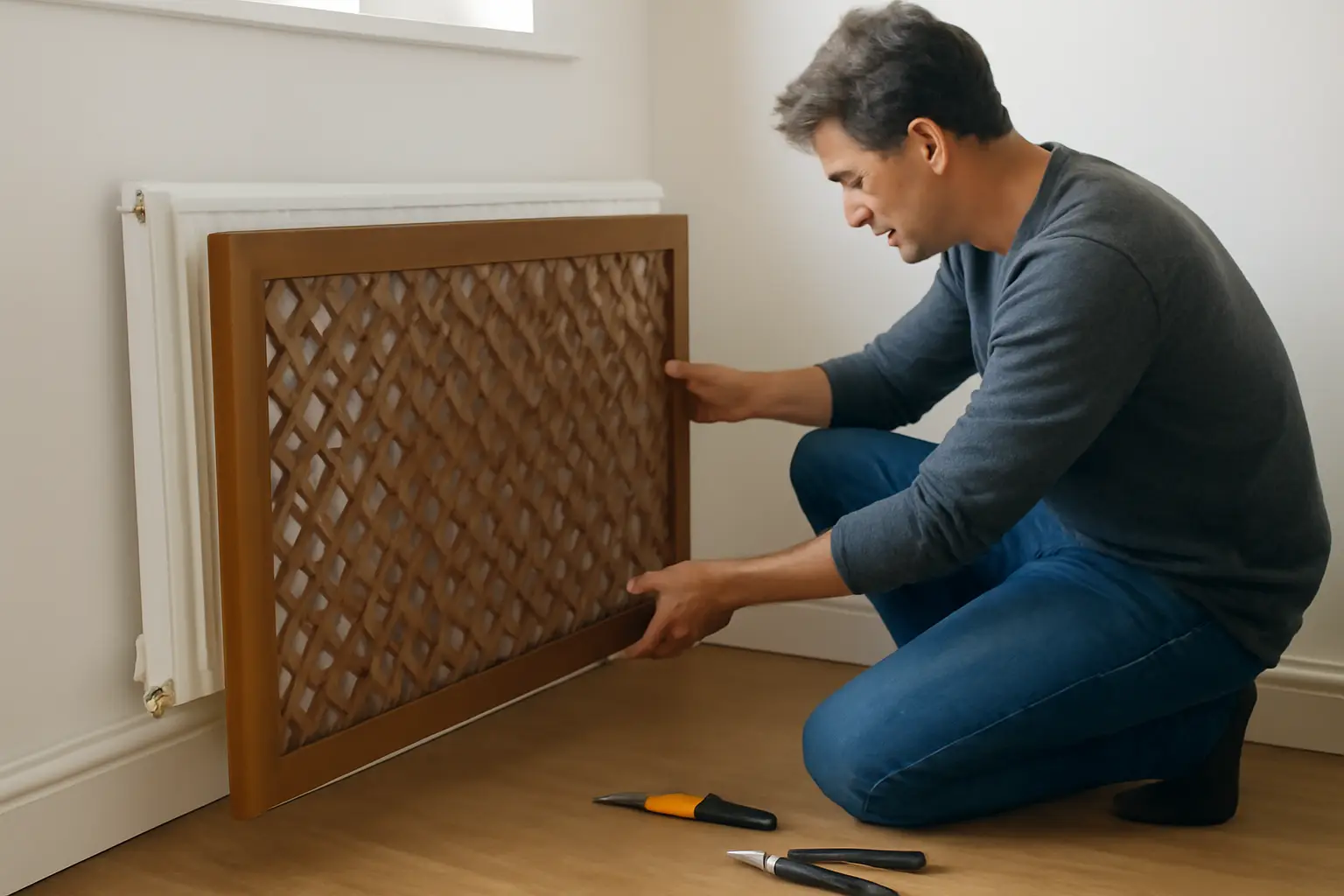

Экран для батареи отопления своими руками: материалы и способы
Глухой экран без отверстий снижает теплоотдачу радиатора на 15–20%, а с перфорацией или решётчатым фасадом — на 3–7%. Экран для батареи отопления своими руками собирают из МДФ, фанеры, ДСП, металлической сетки или ротанга; выбор материала и способ крепления определяют, насколько сильно закрытая батарея потеряет в мощности.
Коротко:
Об этом же: Сшитый полиэтилен для отопления: характеристики труб PEX.
- Живая площадь отверстий должна быть не менее 30–40% от фасада экрана
- Зазоры сверху, снизу и сбоку от радиатора — от 5 до 10 см, иначе воздух не будет циркулировать
- Проще собрать реечный или решётчатый короб из МДФ на металлическом каркасе
- Для чугунных секций с фигурным литьём экран часто вообще не нужен — это самостоятельный декор
Зачем закрывать батарею и когда это того не стоит
Экран нужен, если радиатор старый и неприглядный, стоит в детской и нужно закрыть острые углы, или просто выбивается из интерьера. Ещё одна причина — под окном экран заодно служит подоконником-полкой.
Если батарея новая, панельная, с плоским фасадом или биметаллическая с аккуратным дизайном — прятать её часто не нужно вовсе. Экран съедает часть тепла в любом случае, и там, где радиатора и так не хватает по расчёту, лучше обойтись без короба или взять максимально открытую решётку.
Материалы: что выбрать
МДФ и влагостойкая фанера толщиной 10–16 мм — самый распространённый вариант. Материал легко пилить, красить, наносить фрезерованный узор. Минус — при постоянной температуре свыше 60–70 °C на поверхности радиатора МДФ может со временем деформироваться и желтеть, особенно у самой батареи.
Металлическая сетка или перфорированный лист (сталь, алюминий) переносят жар без проблем и служат дольше, но требуют навыков резки металла и антикоррозийной обработки кромок. Ротанг и лозовое плетение на деревянном каркасе выглядят декоративно, но со временем от сухого жара становятся ломкими.
Пластиковые панели ПВХ — самый бюджетный и быстрый вариант, но у бюджетного пластика при нагреве появляется характерный запах, и здесь важно смотреть на температурный класс материала в характеристиках, а не брать первый попавшийся лист.
Расчёт вентиляционных отверстий
Тёплый воздух должен свободно выходить сверху экрана, а холодный — заходить снизу. Правило простое: суммарная площадь прорезей, щелей или ячеек сетки — не менее трети фасада. При решётчатом фронте это достигается зазорами между рейками 1,5–2 см при их ширине 4–5 см.
Верхний срез экрана обычно делают открытым или с прорезной решёткой по всей длине — именно через него уходит основной поток тёплого воздуха. Если верх закрыт сплошной панелью, конвекция резко падает, и разница в 20% потери тепла из вступления быстро становится реальностью в конкретной комнате.
Инструменты и крепёж
Для деревянного короба нужны: лобзик или циркулярная пила, шуруповёрт, уголки и рейки для каркаса, саморезы, наждачная бумага, при желании — фрезер для узора. Каркас собирают отдельно от стены, на ножках или на кронштейнах, чтобы экран можно было снять для доступа к вентилям и для уборки.
Крепление к стене — через навесные петли или монтажные планки, без жёсткой фиксации к самому радиатору: металл при нагреве расширяется, и жёсткая связка со временем расшатывает конструкцию или деформирует фасад. Между экраном и стеной оставляют вентиляционный зазор в 3–5 см.
Пошаговая сборка реечного экрана
Сначала измеряют габариты радиатора и добавляют по 5–7 см с каждой стороны и сверху — на свободную циркуляцию воздуха. Из бруса 20×20 мм собирают прямоугольный каркас с ножками или креплением на подоконник. На каркас саморезами крепят вертикальные или горизонтальные рейки МДФ с равными промежутками — здесь и закладывается та самая треть свободной площади.
Фасад шлифуют, красят или ламинируют пленкой в цвет стены. Боковины и верх можно оставить решётчатыми, а нижнюю часть, если экран стоит на полу, иногда делают глухой — снизу воздух заходит через зазор между полом и коробом.
Металлический и перфорированный вариант
Перфорированный стальной лист режут болгаркой с тонким диском, кромки обрабатывают надфилем и грунтуют, иначе через сезон-два появится ржавчина по срезам. Такой экран крепят на металлический уголковый каркас сваркой или заклепками — древесный брус здесь не подходит из-за разницы в тепловом расширении материалов.
Плюс металла — служит десятилетиями и не боится влаги, поэтому такой экран уместен в ванной, на кухне, в подъезде. Минус — требует сварочных или заклепочных навыков, для чистой домашней мастерской это не всегда посильная задача без помощи специалиста.
Частые ошибки
Первая — делают экран сплошным «для красоты», без единого зазора: батарея начинает работать как печь в закрытой нише, а комната всё равно остывает. Вторая — жёстко прикручивают короб к самим трубам или радиатору, из-за чего при первом же тепловом расширении металла конструкция трещит или перекашивается.
Третья ошибка — экономят на зазоре снизу, ставя экран прямо на пол без вентиляционной щели: холодный воздух не заходит, и вся конвекция замирает. Четвёртая — берут для влажных помещений обычную ДСП без влагостойкой пропитки, и через один отопительный сезон панель начинает вспучиваться от постоянных перепадов влажности и температуры.
Что решает в итоге
Для типовой комнаты с современным радиатором подойдёт реечный короб из МДФ с открытым верхом и зазорами по трети площади фасада — это баланс декора и сохранённого тепла. Для влажных и жарких помещений разумнее взять перфорированный металл, даже если сборка займёт больше времени.
Главное правило независимо от материала — не превращать экран в закрытый ящик. Достаточно оставить свободные щели сверху, снизу и по бокам радиатора, и потеря тепла останется в пределах нескольких процентов, а не пятой части всей мощности батареи.
