Электрокотел своими руками для отопления с ТЭНом

Обновлено 4 сентября 2026 г. · Газовые котлы

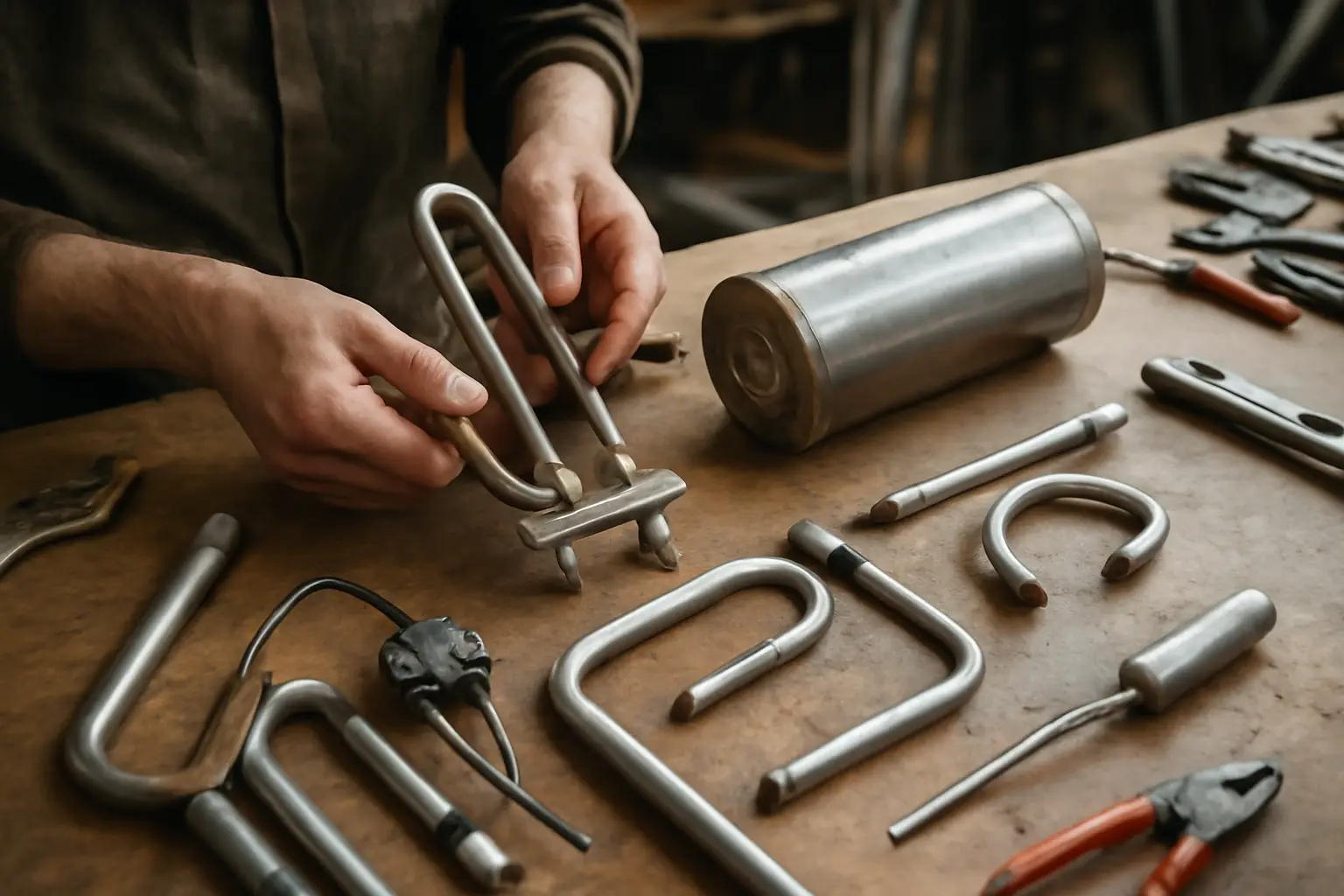

Электрокотел с ТЭНом для отопления собирают из отрезка трубы, куда врезают один или несколько трубчатых нагревателей, добавляют группу безопасности, циркуляционный насос и подключают через УЗО и автоматику к сети. Работа занимает выходные, но экономить на электрической части и заземлении нельзя — котел стоит под напряжением и под давлением одновременно.

Что понадобится

• Труба стальная диаметром 100–159 мм и толщиной стенки не менее 4 мм, длина 40–60 см — под корпус
• ТЭНы резьбовые (М27 или фланцевые) суммарной мощностью, рассчитанной на площадь дома, обычно 4,5–9 кВт
• Патрубки для подачи и обратки, гильза под термостат, кран для слива
• Магнитный пускатель или твердотельное реле, автомат защиты, УЗО на 30 мА
• Термостат (капиллярный или электронный) и группа безопасности с манометром и клапаном на 3 бар
• Циркуляционный насос, обратный клапан, расширительный бак
• Сварочный аппарат, резьбонарезной инструмент, теплоизоляция для корпуса

Порядок действий

1. Рассчитайте мощность: на 10 м² отапливаемой площади с нормальным утеплением берут примерно 1 кВт, для старого дома с одинарными окнами — до 1,5 кВт. Итоговую цифру разбейте на 2–3 ТЭНа, чтобы получить ступенчатую регулировку.
2. Отрежьте кусок трубы нужной длины, заглушите один торец приваренным дном, во второй вварите фланец под крышку с ТЭНами. На боковой поверхности вырежьте и вварите патрубки подачи, обратки, слива и гильзу для термостата.
3. На крышку установите ТЭНы через уплотнительные прокладки, резьбу перед вкручиванием смажьте герметиком для резьбовых соединений с допуском по температуре. Проверьте, что нагреватели не касаются стенок корпуса.
4. Соберите гидравлическую обвязку: циркуляционный насос ставьте на обратку перед котлом, обратный клапан — сразу после насоса, группу безопасности — на выходе из корпуса. Расширительный бак подключите на обратной линии.
5. Проведите электрическую часть отдельным контуром от щита: автомат нужного номинала, УЗО, магнитные пускатели на каждую ступень ТЭНов, термостат в цепь управления. Корпус котла обязательно заземлите отдельным проводником сечением не менее 4 мм².
6. Заполните систему водой, стравите воздух через кран Маевского и проверьте герметичность всех сварных швов и резьбовых соединений под рабочим давлением в течение минимум часа.
7. Включите первую ступень нагрева без подачи высокого напряжения на все ТЭНы одновременно, проконтролируйте нагрев по манометру и термометру, убедитесь, что автоматика отключает нагрев при достижении заданной температуры.
8. Постепенно подключите остальные ступени, проверьте работу насоса на всех режимах и утеплите корпус котла минеральной ватой или готовым коробом, оставив доступ к клеммам и ТЭНам для обслуживания.

Частые ошибки и когда план не работает

Самая частая ошибка — экономия на сечении проводов и отсутствие отдельного автомата на каждую ступень. При суммарной мощности выше 6 кВт трехфазное подключение почти всегда надежнее однофазного: меньше нагрузка на один провод и фазу щита.

Вторая ошибка — отсутствие обратного клапана перед насосом. Без него горячая вода может пойти в обратном направлении при остановке насоса, и котел перегреется без циркуляции.

Рядом по теме: Какой мощности нужен электрокотел для дома 100 м².

Самодельный электрокотел с тэном для отопления не стоит собирать, если в доме старая электропроводка без возможности вести отдельный кабель от щита, или если суммарная мощность нагревателей превышает разрешенную для дома по договору с энергосбытом — придется увеличивать лимит.

Если после сборки котел греет неравномерно или часто срабатывает УЗО, проверьте сначала качество заземления и изоляцию ТЭНов мегаомметром — пробой изоляции на корпус частая причина срабатывания защиты, а не брак самого автомата.

Частые вопросы

Можно ли обойтись без магнитных пускателей и включать ТЭНы напрямую через термостат?

Для мощности до 3 кВт термостат с встроенными контактами иногда справляется, но при большей нагрузке контакты термостата быстро подгорают. Пускатели или твердотельные реле продлевают срок службы управляющей автоматики и позволяют делать ступенчатый нагрев.

Какой диаметр трубы выбрать для корпуса под несколько ТЭНов?

Под два ТЭНа обычно достаточно трубы 108–133 мм, под три — от 150 мм, чтобы нагреватели не мешали друг другу и вода свободно циркулировала вокруг них. Точный расчет зависит от длины самих ТЭНов и их расположения.

Нужно ли согласовывать самодельный электрокотел с энергосбытом или газовой службой?

Газовая служба тут не при чем, а вот суммарную нагрузку на дом стоит сверить с разрешенной мощностью по договору энергоснабжения. При превышении лимита придется либо увеличивать разрешенную мощность, либо снижать мощность котла.

Что делать, если самодельный котел выбивает автомат сразу при включении всех ступеней?

Скорее всего, суммарный ток превышает номинал автомата — пересчитайте нагрузку и разбейте включение ТЭНов на разные автоматы или добавьте задержку между ступенями через реле времени. Также проверьте, не работает ли параллельно другая мощная нагрузка на той же линии.
