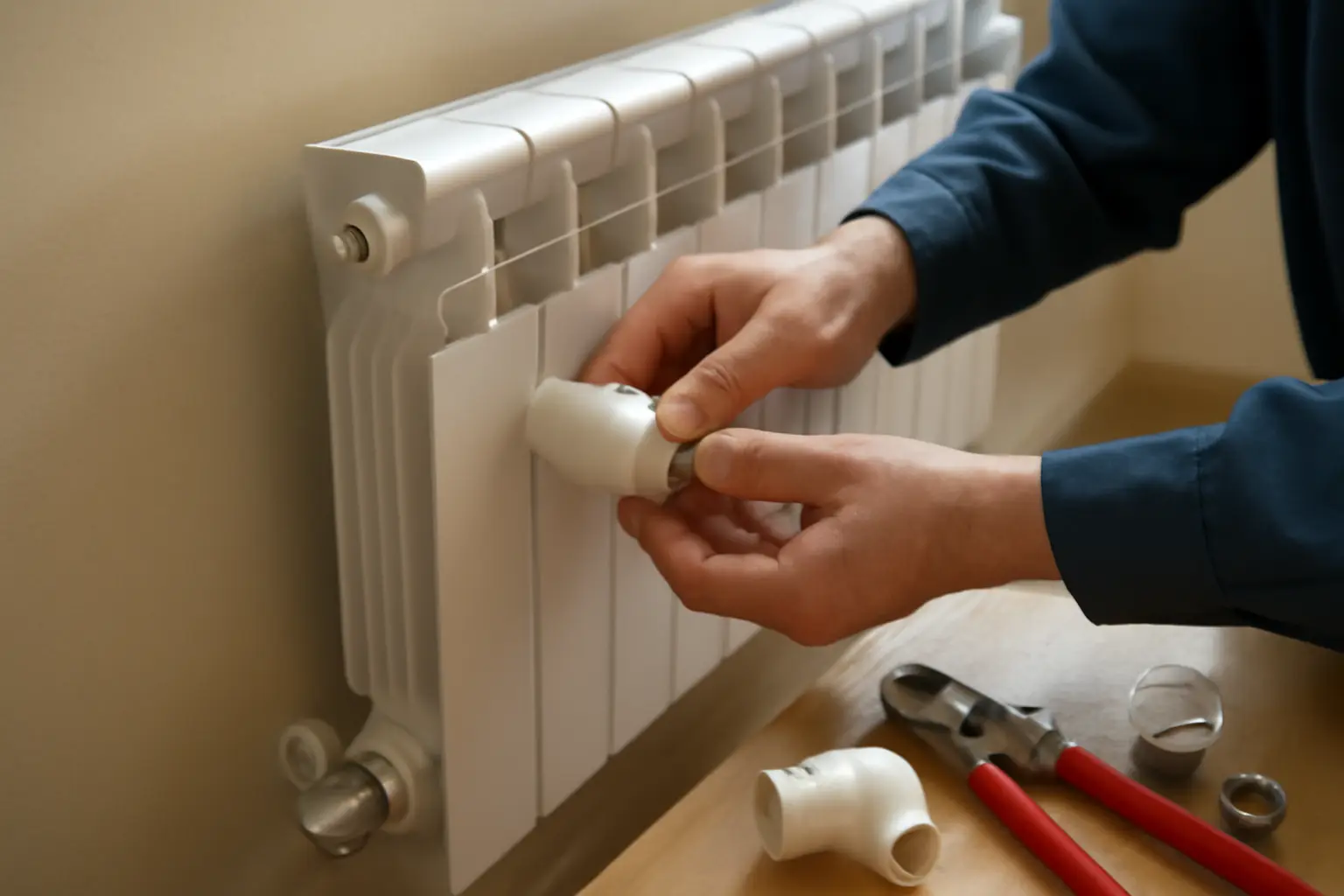

Подключение батареи отопления пластиковыми трубами в частном доме
Батарею отопления пластиковыми трубами в частном доме подключают через два запорных крана и один сгон для снятия радиатора без слива системы: подача сверху или с одной стороны, обратка снизу с другой. Диаметр трубы для комнаты до 20 м² — 20 мм, для больших помещений или общего стояка — 25–32 мм. Пайку полипропилена выполняют паяльником при 260°C с выдержкой 6–10 секунд на стык, металлопластик обжимают фитингами без нагрева.
Какую схему подключения выбрать
Для частного дома чаще применяют три схемы: боковое одностороннее, диагональное и нижнее. Боковое подходит для радиаторов до 10–12 секций, теплоотдача равномерная, монтаж проще. Диагональное подключение — подача сверху с одной стороны, обратка снизу с другой — держит теплопотерю не выше 2% даже на длинных батареях от 12 секций. Нижнее подключение экономит трубы при разводке в полу, но теряет до 12% мощности радиатора и требует термостатической головки для регулировки.
Какие трубы и фитинги нужны
Для отопления частного дома с пластиковыми трубами берут полипропилен PN20 или PN25 — армированный алюминием или стеклопластиком, иначе трубу «раздует» от температурного расширения при нагреве выше 70°C. Металлопластик работает без сварки, но требует пресс-фитингов или обжимных гаек с периодической проверкой соединений раз в 2–3 года. Комплект для одной батареи: два шаровых крана, американка (сгон), тройники или углы под 90°, переходники на резьбу радиатора 1/2 или 3/4 дюйма.
Порядок монтажа своими руками
- Отключить контур или слить систему, если кранов на радиаторе нет.
- Установить на подводки шаровые краны и американки — они позволяют снять батарею без демонтажа труб.
- Нарезать трубу по месту, зачистить торцы фаскоснимателем для полипропилена.
- Разогреть паяльник, спаять стыки, выдержать 3–5 минут до полного остывания без нагрузки.
- Подключить радиатор через переходники, проверить резьбу лентой ФУМ или льном с герметиком.
- Заполнить систему водой при закрытом воздухоотводчике, открыть кран Маевского для стравливания воздуха.
Уклон, крепление и расстояние до пола
Горизонтальные участки труб прокладывают с уклоном 0,5–1 см на метр в сторону движения теплоносителя — это ускоряет удаление воздуха из системы. Батарею вешают на расстоянии 10–12 см от пола и 5–8 см от стены для свободной циркуляции воздуха и удобства мытья. Трубу закрепляют клипсами через каждые 50–60 см, иначе она провисает при нагреве и создает воздушные карманы.
Ещё по теме: Как подключить батарею отопления правильно в частном доме и Подключение тёплого пола к однотрубной системе отопления.
Сравнение способов соединения труб с радиатором
| Способ | Материал трубы | Инструмент | Срок службы соединения |
|---|---|---|---|
| Пайка раструбная | Полипропилен PN20/PN25 | Паяльник, ножницы для труб | 25–50 лет |
| Пресс-фитинг | Металлопластик | Пресс-клещи | 15–30 лет |
| Обжимной фитинг | Металлопластик | Гаечный ключ | 10–15 лет, требует подтяжки |
| Резьбовое соединение | Любая, через переходник | Ключ, лен или ФУМ | 10–20 лет |
Частые ошибки при монтаже
Установка кранов только на одной подводке — при поломке радиатора приходится сливать весь контур. Использование труб без армирования на отоплении с температурой выше 70°C: полипропилен без стеклослоя деформируется и течет на стыках. Пайка без охлаждения под нагрузкой — если сразу залить систему горячей водой, шов не набирает прочность и может разойтись. Отсутствие уклона на горизонтальных участках приводит к завоздушиванию и «журчанию» в трубах даже после стравливания через кран Маевского.
Частые вопросы
Можно ли подключать батарею металлопластиком без специального инструмента?
Обжимные фитинги позволяют собрать соединение обычным гаечным ключом, но такое соединение требует подтяжки через 1–2 недели после первого нагрева и периодической проверки в дальнейшем. Пресс-фитинги надежнее, но без пресс-клещей их не поставить — инструмент обычно берут в аренду на день монтажа.
Что делать, если после подключения радиатор не прогревается полностью?
Первым делом стравить воздух через кран Маевского на верхней пробке радиатора — воздушная пробка чаще всего оставляет холодной верхнюю часть секций. Если после стравливания холодной остается нижняя часть батареи или дальняя половина, проверяют байпас на стояке и положение термостатической головки — она может перекрывать поток раньше расчетной температуры.
Какой диаметр трубы выбрать для радиатора в дальней комнате дома
Если радиатор стоит в конце длинной ветки, диаметр подводки увеличивают на один шаг относительно ближних точек — вместо 20 мм берут 25 мм, чтобы компенсировать потерю давления на протяженном участке. Точный расчет зависит от суммарной длины контура и мощности котла, при сомнениях уточняют у проектировщика системы отопления.
Нужно ли ставить фильтр перед радиатором при подключении пластиковыми трубами
Грязевик или сетчатый фильтр перед батареей защищает шаровые краны и термостатический клапан от окалины и накипи, особенно в системах со старым металлическим стояком. Для одного радиатора обычно достаточно фильтра на общей подающей магистрали дома, отдельный фильтр на каждую батарею ставят редко — только при явных проблемах с качеством теплоносителя.
