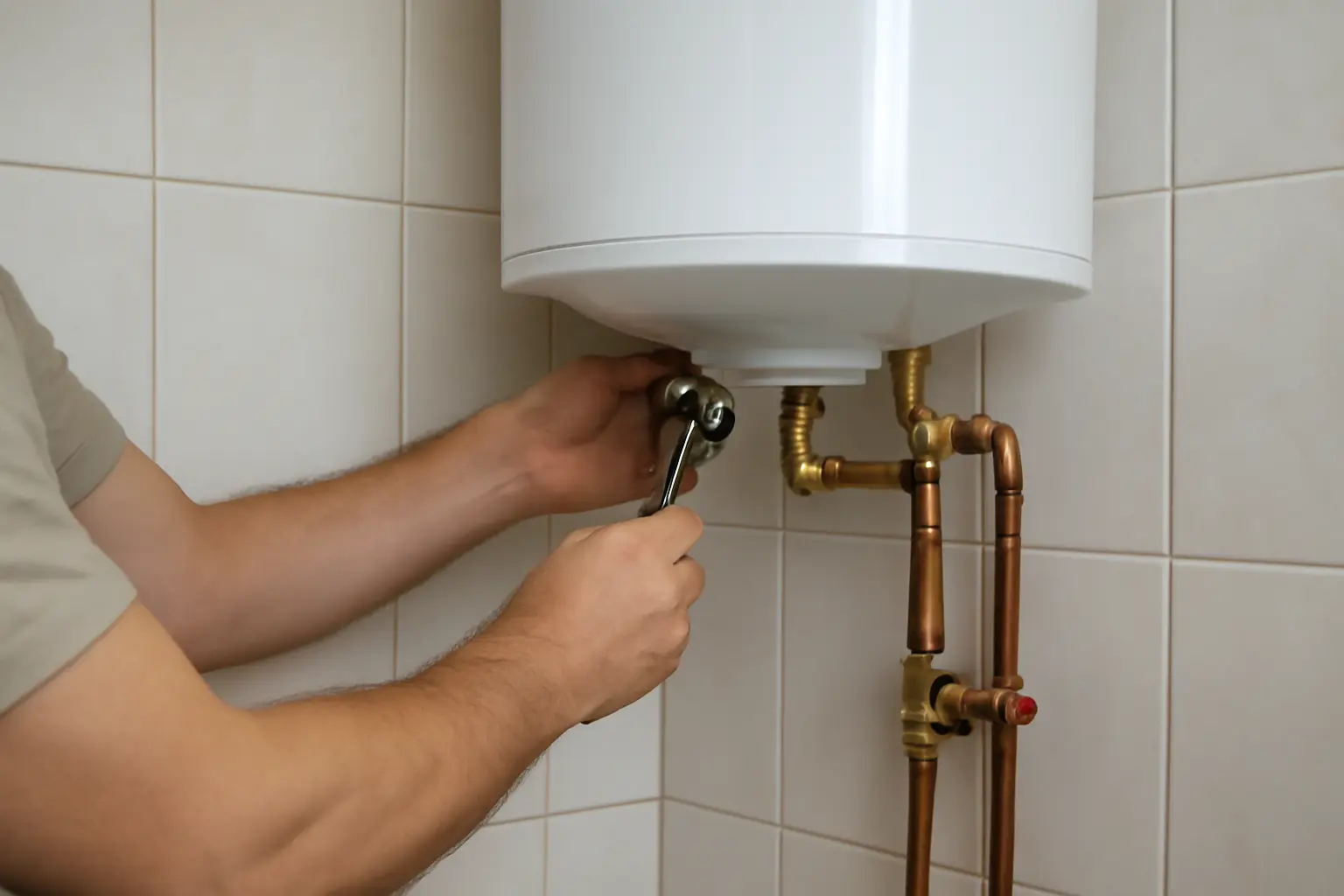

Как правильно подключить водонагреватель к воде и электросети
Подключение водонагревателя состоит из двух независимых частей: гидравлики и электрики, и ошибка в любой из них приводит либо к протечке, либо к выходу прибора из строя. Холодная вода заводится на входной штуцер синего цвета, горячая забирается с выхода красного цвета, на входе обязательно стоит предохранительный клапан. Электропитание подключают к отдельной линии с автоматом и УЗО, а корпус прибора соединяют с заземляющим контуром. Включать бойлер в сеть разрешается только после того, как бак полностью заполнен водой — иначе нагревательный элемент сгорает почти сразу.
Коротко:
- Питание — отдельная линия с автоматом и УЗО, розетка только для водонагревателя
- Сначала вода, потом электричество: включать в сеть можно только полный бак
- Синий штуцер — холодная вода на вход, красный — горячая на выход
- После монтажа проверяют герметичность соединений и лишь затем делают пробный пуск
Электрическая часть: отдельная линия и заземление
Водонагреватель — прибор с большой потребляемой мощностью, и подключение через удлинитель или общую розетку с другой техникой создаёт риск перегрузки сети. Производители и электрики рекомендуют выделять для бойлера отдельную линию от щитка: свой кабель, свой автомат, отдельная розетка. Делить эту линию с другими приборами не стоит — даже если бойлер работает не постоянно, а включается периодически на подогрев.
В схему питания обычно включают автоматический выключатель и УЗО (устройство защитного отключения), иногда используют совмещённый прибор — АВДТ. Заземление обязательно: корпус водонагревателя должен быть надёжно соединён с заземляющим контуром здания. Без заземления при повреждении изоляции нагревательного элемента вода в баке может оказаться под напряжением, а УЗО не всегда успевает сработать быстрее, чем человек коснётся крана или корпуса.
Если в квартире старая электропроводка без заземляющей жилы, вопрос решают отдельно — либо прокладкой новой линии от щитка с заземлением, либо консультацией с электриком. Подключать бойлер к сети без заземления, даже временно, не стоит.
Почему нельзя включать бойлер до заполнения водой
Это одна из самых частых ошибок при первом подключении. Бак наполняют водой полностью, из открытого крана горячей воды должна пойти ровная струя без воздуха — только после этого прибор можно включать в электросеть. Если включить пустой или частично заполненный бак, нагревательный элемент (ТЭН) работает без охлаждения водой и перегорает почти сразу, часто без возможности восстановления.
Это касается не только первого подключения, но и любой ситуации, когда воду в доме отключали, а бойлер оставался в сети. После перекрытия воды разумно обесточить прибор, а включать обратно — только когда вода снова пошла и бак заполнился.
Гидравлическая схема: вход, выход, клапан
На корпусе водонагревателя есть два штуцера: синий — для подачи холодной воды, красный — для отвода горячей к точкам потребления. Путаница входа и выхода — вторая по частоте ошибка монтажа, из-за неё прибор либо не нагревает воду, либо работает с постоянным сбросом через клапан.
На линии холодной воды перед входом в бойлер устанавливают предохранительный клапан — он защищает бак от избыточного давления при нагреве воды (она расширяется) и одновременно не даёт воде уходить обратно в водопровод. Рядом ставят запорный кран, чтобы можно было перекрыть воду для обслуживания без отключения всей квартиры, а при необходимости добавляют сливной кран для полного опустошения бака перед демонтажем или чисткой.
Все резьбовые соединения на входе и выходе уплотняют, обычно ФУМ-лентой — она надёжнее пакли в условиях горячей воды и не разбухает со временем. Перетягивать соединения силой не нужно: пластиковые штуцеры некоторых моделей боятся чрезмерного усилия и могут дать трещину.
Проверка герметичности перед запуском
После того как гидравлика собрана, открывают запорный кран холодной воды и наблюдают за соединениями несколько минут — течи на резьбе, если они есть, проявляются почти сразу. Затем открывают кран горячей воды в смесителе и ждут, пока из бака выйдет воздух: сначала идёт прерывистая струя с бурлением, затем — ровный поток.
Только после этого, убедившись, что бак полон и протечек нет, водонагреватель подключают к электропитанию. Пробный пуск лучше делать в присутствии, а не оставлять прибор без контроля на первый час работы: если где-то остался незамеченный подтёк, его проще увидеть сразу.
Настенные и напольные модели: в чём разница подключения
Небольшие настенные накопительные водонагреватели (обычно до 100 литров) подключаются по описанной схеме без существенных отличий: тот же порядок — вода, потом электричество, то же требование к отдельной линии и заземлению. Крепление на стену требует прочного основания — бак с водой весит существенно больше, чем пустой, это стоит учитывать при выборе анкеров и места установки.
Напольные накопительные модели большого объёма (от 150–200 литров и выше) чаще имеют более мощный ТЭН и иногда трёхфазное подключение — тут линия питания и сечение кабеля рассчитываются индивидуально, лучше уточнить требования в паспорте конкретной модели. Проточные водонагреватели устроены иначе: у них нет накопительного бака, поэтому правило про заполнение водой перед включением заменяется требованием обеспечить достаточный напор и расход воды — иначе прибор просто не запускает нагрев.
Частые ошибки при монтаже
Кроме путаницы входа и выхода и включения пустого бака, монтажники нередко экономят на запорной арматуре — ставят один общий кран на всю линию вместо отдельного крана перед бойлером, из-за чего любое обслуживание превращается в отключение воды по всей квартире. Другая частая недоработка — отсутствие предохранительного клапана или установка клапана с неподходящим давлением срабатывания: при нагреве воды в закрытой системе давление растёт, и без клапана растёт риск повреждения бака.
Заземление иногда подключают «на глазок» — к трубе отопления или случайному металлическому предмету вместо контура здания. Такое заземление не защищает, а иногда создаёт дополнительную опасность. Если есть сомнения в состоянии проводки или заземляющего контура, разумнее один раз вызвать электрика, чем проверять работоспособность защиты на практике.
Что делать в итоге
Порядок работ такой: сначала гидравлика — синий вход на холодную воду, красный выход на горячую, предохранительный клапан и запорный кран, уплотнение ФУМ-лентой. Затем заполнение бака и проверка на протечки при открытом кране. Только после ровной струи без воздуха — подключение к отдельной линии питания с автоматом, УЗО и заземлением. Если на любом из этапов есть сомнения — по сечению кабеля, по давлению клапана, по требованиям конкретной модели — стоит свериться с паспортом прибора или обратиться в сервисную организацию, а не действовать наугад.
