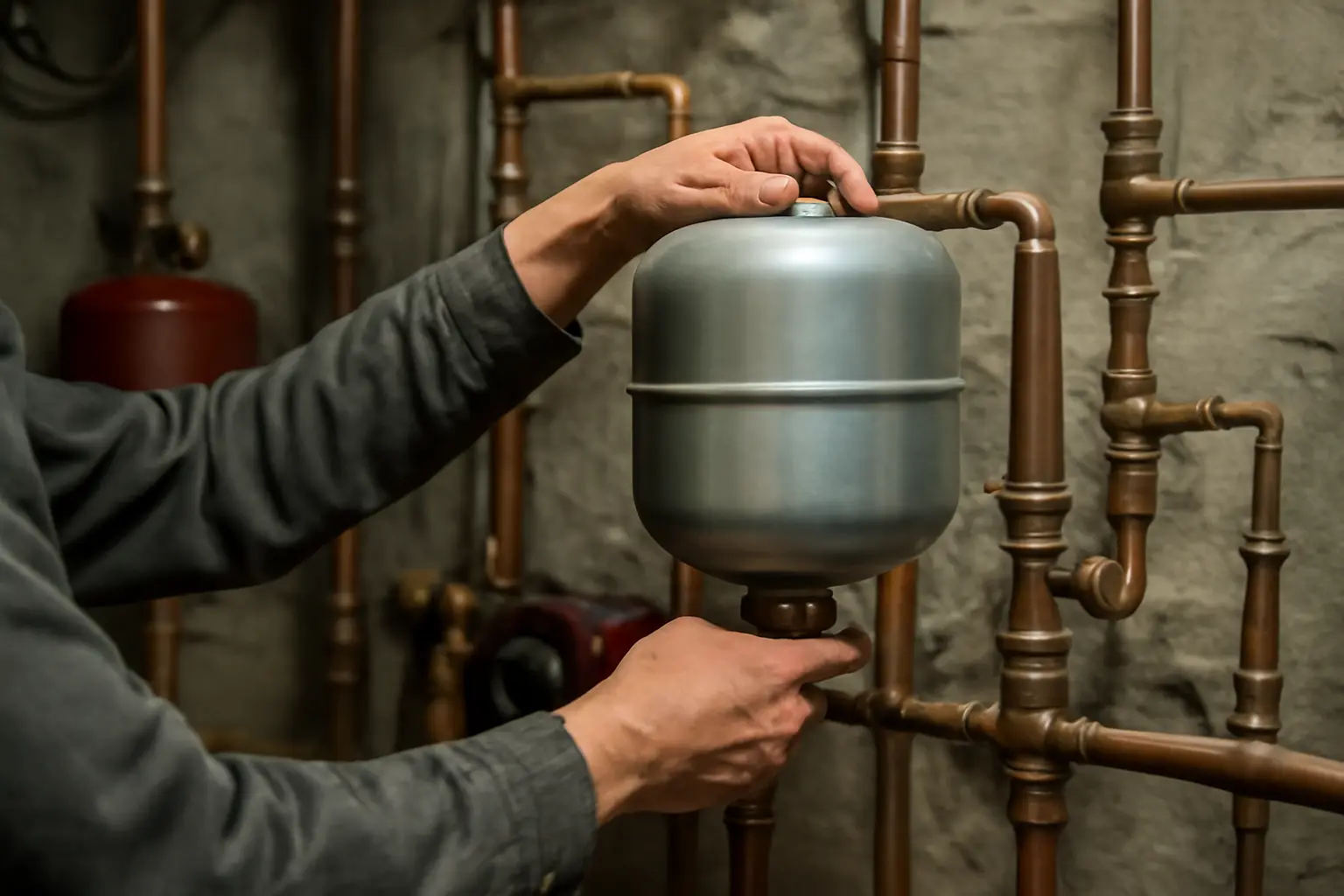

Расширительный бачок на отопление: правила установки в частном доме
Расширительный бачок в частной системе отопления чаще всего устанавливают на обратной линии, перед насосом, ближе к котлу. Это правило подходит для закрытых систем с мембранным баком — их выбирает большинство владельцев частных домов, потому что такая система не требует чердачного помещения и не боится замерзания на верхней точке. Правильная установка расширительного бачка на отопление зависит от типа системы — открытой или закрытой, — и от этого меняется и место, и способ монтажа.
- Мембранный бак ставится на обратке перед насосом, воздушный колпачок сверху.
- Открытый бак монтируется в самой верхней точке системы, обычно на чердаке.
- Перед установкой давление в баке проверяют и подкачивают под давление холодной системы.
- Объём бака рассчитывают от общего объёма теплоносителя в системе, а не берут «на глаз».
Закрытая система: где именно ставить бак
В закрытой системе с мембранным баком место установки — обратный трубопровод, до насоса по ходу движения теплоносителя. Если поставить бак после насоса, циркуляционное давление будет искажать показания и работу мембраны, компенсация объёма станет менее точной. Обратная линия выбрана не случайно: там температура ниже, чем на подаче, и резиновая мембрана служит дольше.
Бак крепят так, чтобы патрубок с воздушным клапаном был направлен вверх. Горизонтальное или перевёрнутое положение допускается только для моделей, где это прямо указано производителем — обычно это компактные баки с усиленной мембраной. Для большинства настенных и напольных моделей вертикальное положение — единственно рабочее.
Между баком и системой обычно ставят кран, позволяющий отсечь бак без слива всей системы — для обслуживания или замены мембраны. Это не строгое требование, но экономит время при последующем ремонте.
Открытая система: бак на чердаке
В открытой (гравитационной) системе бак ставится в самой верхней точке контура — как правило, на чердаке, выше уровня самого высокого радиатора минимум на 30–50 см. Такой бак не мембранный, а обычный расширительный, часто открытый сверху, с переливной трубой на улицу или в дренаж.
Главная сложность открытой системы — риск замерзания в холодную погоду, если чердак не отапливается. Бак утепляют или используют антифриз вместо воды. Второй момент — испарение теплоносителя через открытую горловину, из-за чего систему приходится периодически подпитывать.
Открытые системы сейчас ставят реже: закрытые системы с мембранным баком компактнее, не требуют чердачного пространства и меньше подвержены испарению теплоносителя. Но в домах с естественной циркуляцией без насоса открытая схема иногда остаётся единственным разумным вариантом.
Расчёт объёма бака
Объём расширительного бака рассчитывают от общего объёма теплоносителя в системе с учётом коэффициента расширения воды или антифриза при нагреве. Упрощённо: для воды берут 10% от общего объёма системы, для антифриза — 12–15%, поскольку он расширяется сильнее.
Общий объём системы складывается из объёма котла, радиаторов и труб. Если считать на глаз, легко ошибиться в обе стороны: маленький бак не справится с расширением и клапан сброса будет срабатывать постоянно, а слишком большой — просто лишние деньги и место.
Для дома площадью до 150–200 м² с обычной системой радиаторного отопления бак на 18–24 литра часто оказывается достаточным, но это ориентир, а не универсальное число. Точный расчёт зависит от протяжённости труб, количества радиаторов и объёма самого котла — эти данные лучше уточнить в проекте отопления или у специалиста, который его составлял.
Давление в баке перед монтажом
Мембранный бак приходит с завода с определённым давлением воздуха в газовой камере — обычно 1,5 бара. Перед установкой это давление нужно подогнать под давление холодной системы отопления в доме, иначе мембрана будет работать некорректно с первого дня.
Проверяют давление автомобильным насосом с манометром через ниппель на баке. Если давление в системе отопления в доме планируется держать на уровне 1,2–1,5 бара, то и в баке выставляют такое же значение, замеряя его именно на холодной, невключённой системе.
Ошибка многих — забыть проверить давление в баке перед монтажом и понадеяться на заводскую настройку. Заводское давление рассчитано на усреднённые условия и не всегда совпадает с реальным давлением конкретной системы, особенно если дом многоэтажный или система с высоким статическим столбом воды.
Ошибки при установке, которые встречаются чаще всего
Первая частая ошибка — установка бака после насоса, а не перед ним. Вторая — отсутствие отсекающего крана, из-за чего любое обслуживание бака превращается в слив всей системы. Третья — горизонтальное крепление бака, для которого производитель не предусматривал такого положения.
Отдельная категория ошибок связана с расчётом объёма: часто бак берут «с запасом», не считая реальный объём системы, а потом удивляются, почему предохранительный клапан периодически сбрасывает теплоноситель. Это обычно значит, что бак либо слишком мал, либо давление в нём выставлено неверно.
Ещё одна ошибка — забыть про кран Маевского или воздухоотводчик рядом с баком. Воздух, оставшийся в системе после заполнения, искажает работу бака и мешает правильной компенсации давления при нагреве.
Что меняется в зависимости от типа котла и системы
Для настенных газовых котлов расширительный бак часто уже встроен в корпус — в этом случае отдельный монтаж нужен только при нехватке встроенного объёма, что бывает в системах с большим количеством радиаторов или с тёплым полом. Дополнительный внешний бак в таком случае подключают отдельной веткой, параллельно встроенному.
Для напольных котлов и твердотопливных систем бак почти всегда внешний, и его объём рассчитывают отдельно от паспортных данных котла. Твердотопливные котлы часто требуют системы с открытым баком или группой безопасности — из-за риска перегрева теплоносителя при недостаточном контроле температуры.
Системы с тёплым полом добавляют объём теплоносителя к расчёту бака: контуры тёплого пола содержат заметно больше воды на квадратный метр, чем радиаторная система, и это нужно учитывать при выборе объёма бака заранее, а не после первого сезона эксплуатации.
Практический вывод
Для большинства частных домов с закрытой системой отопления правильная установка расширительного бачка сводится к трём вещам: место — обратка перед насосом, положение — вертикально патрубком вверх, давление в баке — равное давлению холодной системы. Отсекающий кран перед баком упрощает будущее обслуживание и не требует отдельных затрат.
Объём бака стоит рассчитывать от реального объёма теплоносителя в системе, а не по общим прикидкам — ошибка в расчёте почти всегда проявляется как частое срабатывание предохранительного клапана. Если система нестандартная — с твердотопливным котлом, открытым контуром или большим объёмом тёплых полов — расчёт и место установки лучше уточнить в проектной документации или у монтажной организации, которая обслуживает конкретную систему.
