Как сделать тёплый пол от отопления
Тёплый пол от отопления — это водяной контур, врезанный в существующую систему отопления дома вместо радиатора или параллельно с ним. Теплоноситель из котла или общего стояка проходит через трубы, уложенные в полу, и отдаёт тепло стяжке. Сделать такой пол своими руками технически возможно, но требует расчёта контура, установки узла смешения и понимания того, что температура теплоносителя в системе отопления обычно выше, чем нужна для пола.
- Тёплый пол работает при температуре теплоносителя 35–45 °C, а в радиаторной системе она часто 60–80 °C — без смесительного узла трубы и стяжка перегреются.
- Обязательные элементы: коллектор с балансировочными клапанами, смесительный узел или трёхходовой клапан, насос, если в основной системе его напора не хватает.
- Шаг укладки трубы — 15–20 см, длина одного контура — не больше 80–100 м, иначе гидравлическое сопротивление не даст равномерного прогрева.
- В многоквартирном доме подключение к общему отоплению нужно согласовывать — самовольная переделка системы нарушает регламент и может быть основанием для штрафа или отключения.
Отличие от полноценной системы тёплого пола
Проектный водяной тёплый пол всегда имеет отдельный контур с собственным котлом или зоной смешения, рассчитанной именно под низкотемпературный режим. Когда пол делают «от отопления» в частном доме, чаще всего имеют в виду не отдельную систему, а врезку в существующий контур одного котла — просто с добавлением узла понижения температуры для петель в полу. Это дешевле, чем ставить второй источник тепла, но накладывает ограничения: мощность котла делится между радиаторами и полом, и если котёл рассчитан впритык, зимой может не хватать тепла на всё сразу.
В многоквартирном доме ситуация другая: теплоноситель из стояка принадлежит общедомовой системе, температура и давление в нём не регулируются жильцом квартиры. Врезка тёплого пола в стояк центрального отопления технически осуществима, но почти everywhere требует согласования с управляющей организацией, а часто и вовсе запрещена правилами эксплуатации внутридомовых сетей.
Схема подключения к котлу
Самый распространённый вариант в частном доме — трёхходовой или четырёхходовой смесительный клапан на выходе из котла. Клапан смешивает горячий теплоноситель из котла с остывшим обратным потоком из контура пола, снижая температуру до нужных 35–45 °C. Клапан может быть термостатическим механическим (настраивается один раз и держит температуру за счёт разницы давлений) или с электроприводом, управляемым термоголовкой или контроллером — второй вариант точнее, но дороже и требует электропитания.
Более простой, но менее точный способ — балансировочный кран на подаче в контур пола, ограничивающий расход. Такой способ подходит для небольшого участка пола (например, в ванной или на кухне), где перегрев некритичен и точная терморегуляция не нужна.
Коллектор и разводка труб

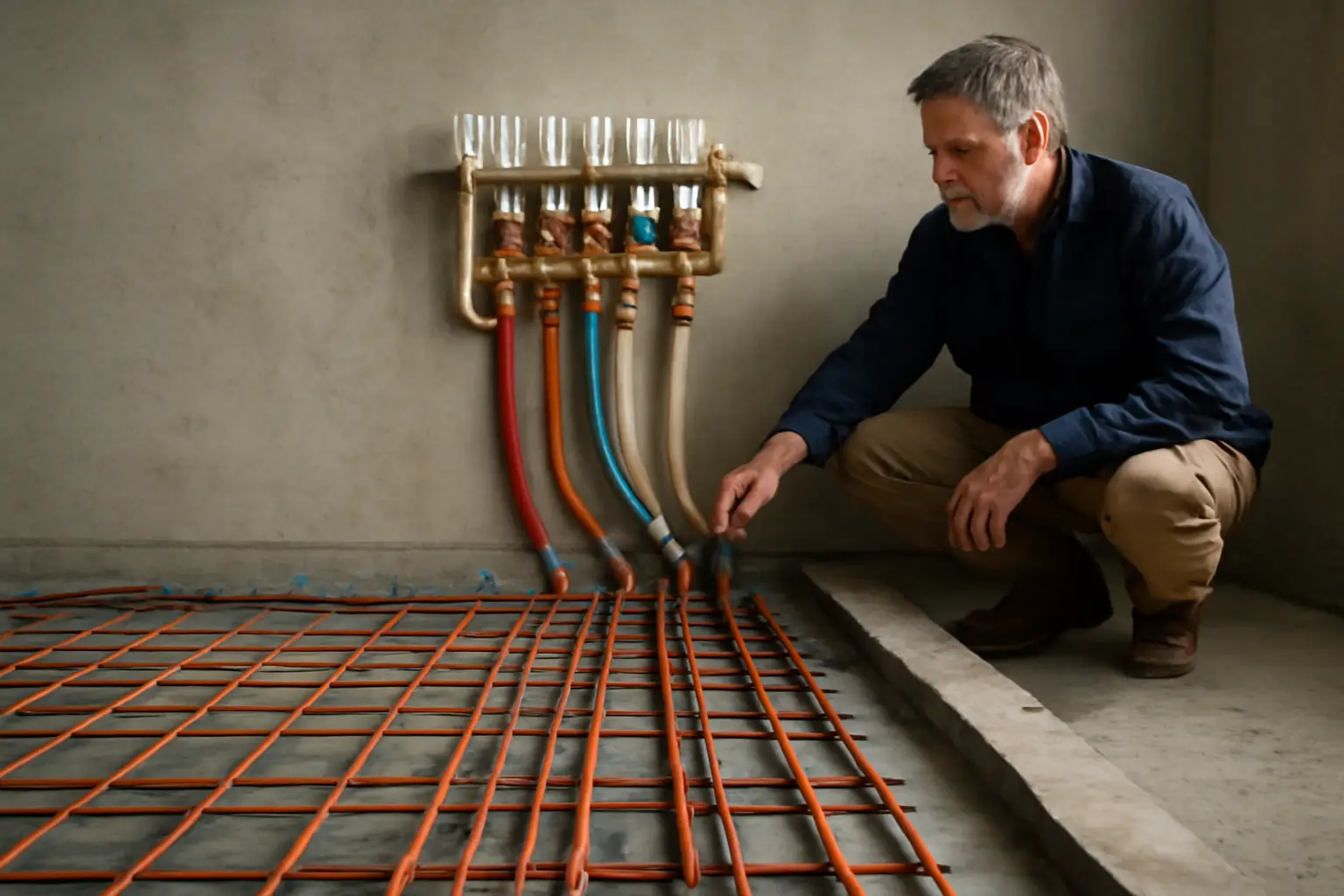

Коллекторная группа собирает подающую и обратную магистраль, распределяет теплоноситель по контурам и позволяет регулировать расход в каждом отдельно. Коллектор ставят в специальном шкафу, доступном для обслуживания — обычно в коридоре или техническом помещении, ближе к центру дома, чтобы длины труб до разных комнат были сопоставимы.
Трубу для тёплого пола используют металлопластиковую или сшитый полиэтилен (PEX) диаметром 16–20 мм. Укладывают змейкой или улиткой с шагом 15–20 см, у наружных стен и окон шаг уменьшают для компенсации теплопотерь. Каждый контур подключают к коллектору отдельной парой труб без соединений в стяжке — любое соединение под бетоном со временем становится потенциальной точкой протечки, которую невозможно устранить без вскрытия пола.
Стяжка и покрытие
После укладки труб и опрессовки системы (проверки под давлением на герметичность в течение суток-двое) заливают стяжку толщиной 5–8 см над трубой. Раствор — цементно-песчаный с пластификатором либо готовая полусухая смесь; обычный раствор без пластификатора трескается при термических подвижках.
Финишное покрытие имеет значение для эффективности: керамическая плитка и керамогранит проводят тепло хорошо, ламинат и линолеум — заметно хуже, а под паркетную доску нужен материал с маркировкой «для тёплого пола», иначе древесина рассыхается от перепадов температуры на поверхности.
Расчёт мощности и ошибки монтажа
Тепловая мощность водяного тёплого пола обычно не превышает 80–100 Вт на квадратный метр — этого достаточно как основного отопления для хорошо утеплённого дома, но для помещения с большими теплопотерями (угловая комната, высокие потолки, старые окна) пола может не хватить, и тогда его комбинируют с радиаторами.
Частые ошибки: укладка трубы без демпферной ленты по периметру комнаты — стяжка трескается при расширении; отсутствие теплоизоляции под трубой — значительная часть тепла уходит в перекрытие вниз, а не в помещение; неправильный подбор насоса — при слишком слабом насосе дальние контуры прогреваются хуже ближних; экономия на смесительном узле — прямое подключение к котлу без смешения перегревает стяжку и покрытие, особенно ламинат и линолеум.
От чего зависит решение — сезон, тип дома, котёл
Монтаж стяжки и укладку труб делают вне отопительного сезона, обычно летом, когда систему можно на несколько дней полностью отключить для опрессовки и высыхания раствора (стяжка набирает прочность 3–4 недели, окончательно сохнет 28 дней). Начинать отопительный сезон с непросохшей стяжкой нельзя — трещины и деформация покрытия почти гарантированы.
Тип котла определяет, насколько просто добавить контур пола. Настенные двухконтурные газовые котлы с встроенным насосом обычно легче адаптировать под смешанную систему «радиаторы плюс пол», чем твердотопливные котлы с большой тепловой инерцией — для последних смесительный узел с защитой от перегрева обязателен, иначе резкий скачок температуры в контуре пола почти неизбежен при разгорании топки.
Практический вывод
Сделать тёплый пол от отопления своими силами реально, если система в доме автономная и мощность котла позволяет держать два контура одновременно. Ключевой узел — смесительный клапан, без него пол либо перегреется, либо начнёт забирать всё тепло у радиаторов. В многоквартирном доме врезку в общий стояк почти всегда нужно согласовывать отдельно, и проще рассмотреть электрический тёплый пол как более простую альтернативу без изменения общедомовых сетей. Перед началом работ стоит сделать теплотехнический расчёт хотя бы приблизительно — иначе легко получить пол, который либо не греет, либо перегревает покрытие.
