Как уложить электрический теплый пол под плитку правильно
Электрический теплый пол под плитку укладывают в три слоя: подготовленное основание, нагревательный элемент (кабель или мат) с датчиком температуры, финишная стяжка или клей толщиной 3–5 см, на которую кладут плитку. Кабельные системы утапливают в стяжку, маты укладывают прямо в клей без отдельной заливки — это главная развилка при выборе технологии.
- Кабель нужен под мебелью и в помещениях с высокими нагрузками — под ним требуется стяжка 3–5 см
- Мат подходит для готовых ремонтов и низких потолков — толщина слоя всего 8–10 мм
- Датчик температуры ставят в гофротрубку строго между витками кабеля, не под них
- Отступ от стен — 5–10 см, под шкафами и стационарной техникой кабель не укладывают
Подготовка основания
Пол должен быть сухим, ровным и без трещин. Перепады высот больше 5 мм на метр выравнивают самонивелирующейся смесью — иначе кабель ляжет неравномерно, и в стяжке появятся воздушные карманы, которые локально перегреваются и сокращают срок службы системы.
После выравнивания основание грунтуют и укладывают теплоизоляцию с отражающим слоем — фольгированный пенополистирол или специальную подложку для теплых полов. Обычная фольгированная подложка для ламината не подходит: она не держит температуру и со временем расслаивается от нагрева.
Рядом по теме: Тёплый пол под ламинат: монтаж от основания до укладки.
Толщина утеплителя зависит от того, что находится под полом. Если снизу отапливаемое помещение, достаточно 3–5 мм. Если под квартирой холодный подвал или грунт — от 10 мм, иначе часть тепла уйдет вниз, и обогрев плитки будет менее эффективным при том же расходе электроэнергии.
Расчет мощности и шаг укладки
Для ванной и кухни, где теплый пол — основной источник комфорта под ногами, а не единственное отопление, хватает 150–180 Вт на квадратный метр. Если помещение служит дополнительным обогревом всей комнаты, мощность поднимают до 180–200 Вт/м².
Площадь обогрева считают без учета зон под ванной, унитазом, тумбами и шкафами — там кабель не укладывают. Из общей площади комнаты обычно вычитают 15–25%, в зависимости от расстановки сантехники и мебели.
Шаг укладки кабеля рассчитывается из длины кабеля, площади обогрева и его погонной мощности — эти цифры указаны в паспорте конкретной модели. Стандартный шаг 8–12 см, но точное значение всегда смотрят в инструкции к купленному комплекту, потому что кабели разных производителей отличаются по погонной мощности и диаметру.
Укладка нагревательного кабеля
Кабель крепят к монтажной ленте или сетке змейкой, соблюдая рассчитанный шаг. Радиус изгиба не меньше указанного в паспорте — обычно это 5–6 диаметров кабеля, при более резком изгибе изоляция может повредиться.
Терморегулирующий датчик укладывают в гофротрубу на равном расстоянии между двумя соседними витками кабеля, ровно посередине, на глубину примерно 5 см от финишного покрытия. Гофротрубу с датчиком заглушают с торца, чтобы в нее не попал раствор стяжки — иначе датчик придется менять вместе со вскрытием пола.
Перед заливкой стяжки обязательно измеряют сопротивление кабеля мультиметром и сравнивают с паспортным значением. Отклонение больше 10% говорит о повреждении при монтаже — исправить это после заливки стяжки уже не получится, придется вскрывать пол.
Укладка нагревательных матов

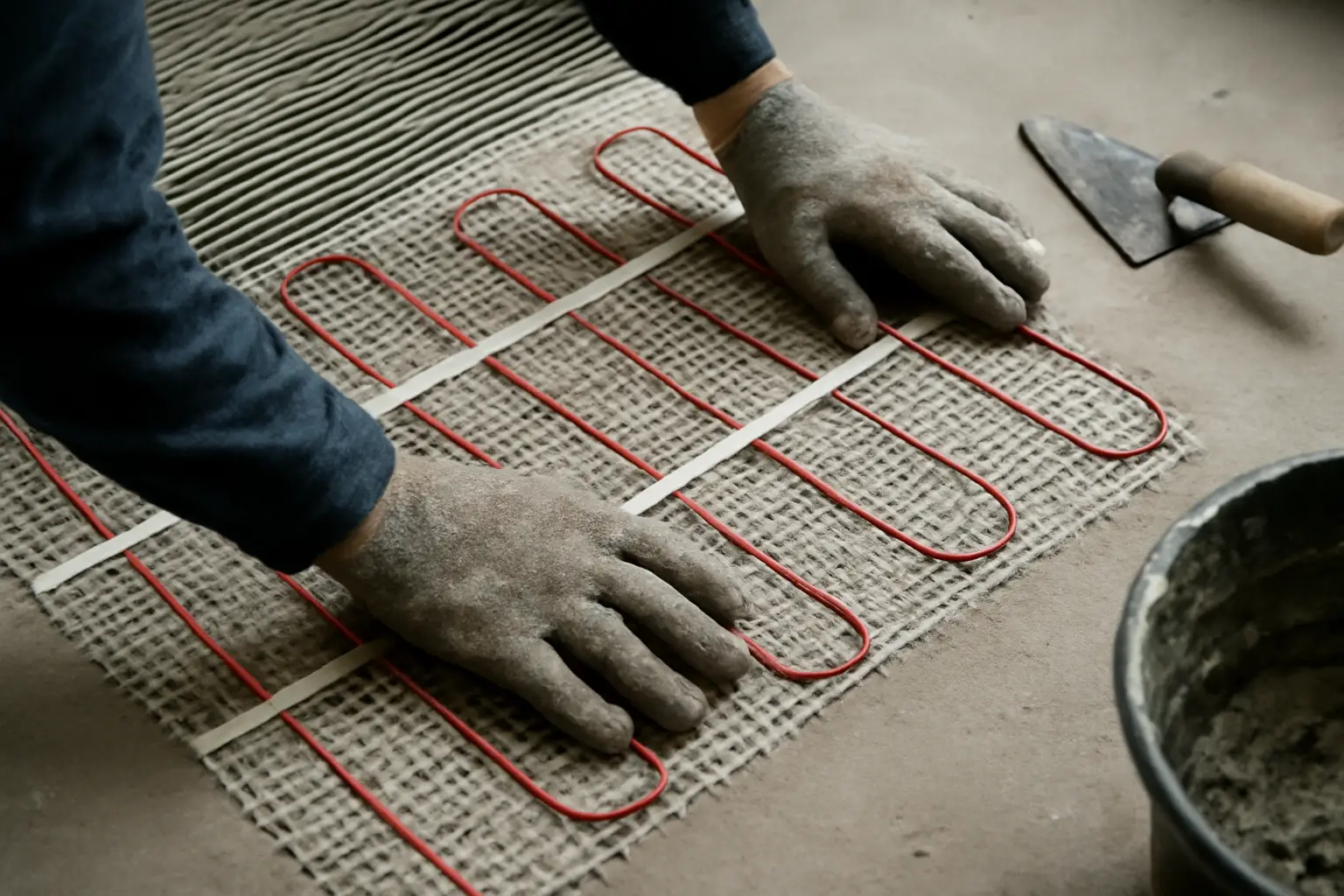

Мат раскатывают по полу, при необходимости надрезают сетку между витками (сам кабель резать нельзя) и разворачивают в нужном направлении. Дальше мат укладывают прямо в слой плиточного клея — отдельная стяжка не нужна, поэтому общая толщина пола вырастает всего на 10–15 мм.
Клей для этого этапа берут эластичный, предназначенный для теплых полов — обычный цементный клей может растрескаться от циклов нагрева и остывания. Толщину слоя клея над матом соблюдают по инструкции производителя, обычно 3–5 мм над кабелем.
Мат — не лучший вариант, если основание неровное: он повторяет форму пола, и толщина клея над разными участками получается неравномерной. В таких случаях либо выравнивают пол заранее, либо переходят на кабельную систему со стяжкой.
Заливка стяжки и укладка плитки
Стяжку заливают только после проверки сопротивления кабеля и фотофиксации раскладки — снимки пригодятся, если потребуется точечный ремонт пола в будущем. Раствор используют с пластификатором для теплых полов, он лучше переносит температурные перепады и не трескается вокруг кабеля.
Стяжка должна полностью высохнуть перед включением системы и укладкой плитки — минимум 28 дней при комнатной температуре, точный срок указывает производитель смеси. Включать теплый пол на этом этапе нельзя: ускоренная сушка нагревом приводит к растрескиванию стяжки и обрыву кабеля.
Плитку кладут обычным способом на готовую сухую стяжку. Первое включение системы делают не раньше 28 дней после укладки плитки — клей и затирка тоже должны набрать прочность, иначе от нагрева плитка может отслоиться.
Первое включение и режим прогрева
После полного высыхания стяжки и клея систему включают постепенно: первые сутки выставляют минимальную температуру 10–15°C, затем каждый день поднимают на 5°C до рабочего значения. Резкий выход на полную мощность в первый день — частая причина растрескивания молодой стяжки.
Рабочая температура под плиткой обычно 25–30°C для основного обогрева и до 35°C для дополнительного подогрева пола. Постоянная эксплуатация выше 40°C сокращает срок службы кабеля и может повредить клеевой шов под плиткой.
Терморегулятор с датчиком пола держит температуру именно у кабеля, а не воздуха в комнате — это точнее для системы под плиткой, где перегрев опаснее переохлаждения. Модели с недельным программированием позволяют снижать температуру ночью и в отсутствие дома, экономя электроэнергию без ручной настройки каждый день.
Частые ошибки при монтаже
Самая распространенная ошибка — укладка кабеля без предварительной раскладки на бумаге или в специальной программе расчета. В результате часть кабеля не хватает на комнату, а часть остается лишней и сматывается кольцами, что запрещено производителями — перехлест витков ведет к локальному перегреву.
Вторая по частоте проблема — включение системы до полного высыхания стяжки. Даже если поверхность на ощупь сухая, влага внутри слоя может держаться дольше заявленного срока при плохой вентиляции помещения зимой.
Третья ошибка — экономия на теплоизоляционной подложке или ее полное отсутствие. Без отражающего слоя часть тепла уходит в основание пола, счет за электричество растет, а сама плитка нагревается медленнее и неравномернее.
Что учесть перед покупкой и монтажом
Перед началом работ стоит свериться с паспортом конкретного комплекта: шаг укладки, минимальный радиус изгиба, длина и сопротивление кабеля у разных производителей отличаются. Универсальных цифр для всех моделей нет — берите значения из инструкции к купленной системе.
Если система устанавливается впервые и нет уверенности в расчетах мощности и раскладке кабеля, разумно привлечь мастера хотя бы для проверки схемы перед заливкой стяжки — переделка после того, как плитка уложена, обходится намного дороже консультации.
Правильная последовательность работ — подготовка основания, теплоизоляция, укладка кабеля или мата по расчетной схеме, проверка сопротивления, стяжка или клей, полное высыхание, плавный первый прогрев — гарантирует срок службы системы 15–20 лет без вскрытия пола. Нарушение любого из этих шагов сокращает этот срок в разы.
