Как выбрать стабилизатор напряжения для газового котла
Для газового котла обычно берут однофазный стабилизатор с чистой синусоидой на выходе, мощностью 500–1000 Вт с запасом 20–50% от паспортного потребления котла. Это тот минимальный набор параметров, который закрывает большинство бытовых случаев. Дальше идут уточнения: скорость реакции, диапазон входного напряжения и условия установки — они зависят от конкретной сети и помещения.
- Тип — однофазный, котлу хватает фазы и нуля.
- Форма сигнала — чистая синусоида, ступенчатая аппроксимация может сбивать автоматику котла.
- Мощность — с запасом 20–50%, для большинства бытовых котлов достаточно 500–1000 Вт.
- Скорость реакции на скачки — ориентир 10–20 мс.
Почему однофазный, а не трёхфазный
Газовые котлы для дома работают от одной фазы и нуля. Трёхфазный стабилизатор в этой ситуации избыточен: он не даст никакого преимущества, зато будет стоить дороже и займёт больше места. Трёхфазные модели нужны там, где к сети подключено оборудование, реально потребляющее все три фазы — например, силовая техника в мастерской. Для котла такой сценарий редкость, разве что в доме параллельно стоит другое трёхфазное оборудование и стабилизатор выбирают под весь щиток сразу, а не только под котёл.
По теме: Какой ИБП выбрать для газового котла.
Если стабилизатор берётся только под котёл, однофазная модель — стандартное и достаточное решение.
Как считать нужную мощность
Отталкиваются от паспортной мощности котла — она указана в инструкции или на шильдике. К этому значению добавляют 20–50% запаса. Запас нужен по двум причинам: пусковые токи насоса и вентилятора выше номинала, и со временем стабилизатор может терять часть ресурса.
На практике для настенных бытовых котлов такой расчёт обычно укладывается в диапазон 500–1000 Вт. Если в доме к тому же стабилизатору планируют подключить что-то ещё — насос отопления, циркуляционный насос второго контура — мощность считают суммарно, а не только по котлу.
Зачем нужна именно чистая синусоида
Электроника котла — плата управления, датчики, вентилятор наддува — рассчитана на питание синусоидальным напряжением, близким к тому, что даёт сеть. Стабилизаторы со ступенчатой аппроксимацией синусоиды дешевле, но выдают на выходе не гладкую волну, а ломаную линию из ступеней.
Для простой нагрузки типа лампы накаливания это не критично. Для электроники котла — может быть проблемой: платы фиксируют помехи как сбой и уходят в ошибку, а насос на таком питании может гудеть и сильнее нагреваться. Поэтому для котла выбирают модели именно с чистым синусоидальным выходом, даже если они дороже ступенчатых аналогов.
Скорость реакции на скачки напряжения
Второй технический параметр, который часто упускают из виду — время переключения при скачке напряжения. В характеристиках стабилизаторов, ориентированных на отопительную технику, обычно называют диапазон 10–20 мс.
Чем быстрее стабилизатор реагирует, тем меньше риск, что котёл на долю секунды окажется без корректного питания и уйдёт в защитную блокировку. Это особенно заметно в сетях с частыми и резкими просадками — например, при включении соседского сварочного аппарата или мощного насоса на общей линии.
Диапазон входного напряжения
Чем шире диапазон, в котором стабилизатор способен работать и выдавать стабильные 220 В, тем меньше он будет переключаться в аварийный режим или отключаться при просадках. Для сетей с заметными колебаниями обычно советуют модели, рассчитанные примерно на 140–260 В на входе, в отдельных случаях выбирают ещё более широкий диапазон.
Если сеть в доме стабильная и просадки редки, узкий диапазон может оказаться достаточным. Но заранее это трудно предсказать: напряжение в сельской местности и на окраинах населённых пунктов часто ведёт себя хуже, чем в городской застройке, и колебания усиливаются в отопительный сезон, когда нагрузка на линию максимальна.
Условия установки: помещение и температура

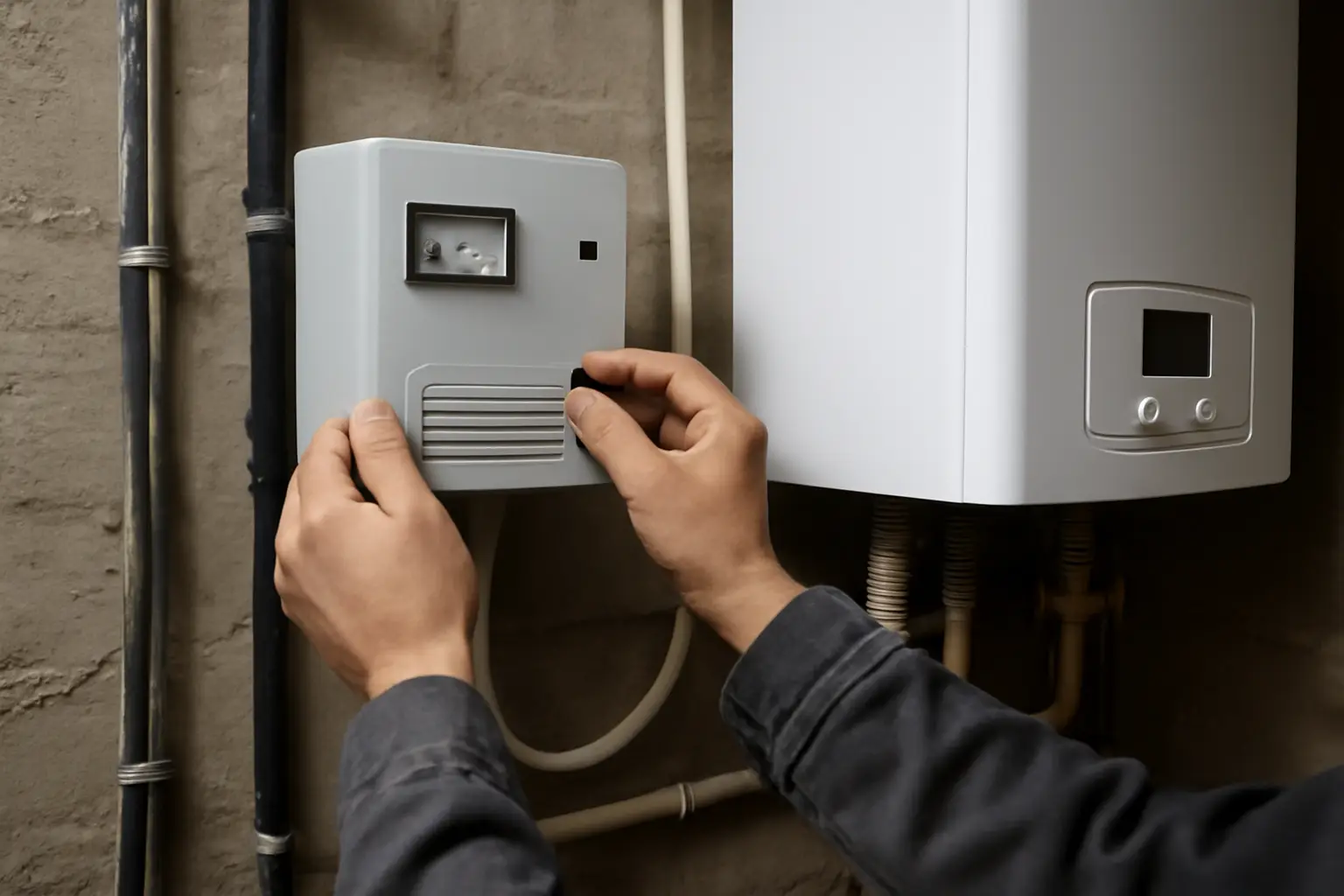

Стабилизатор для котла часто ставят рядом с самим котлом — в котельной, топочной, иногда в неотапливаемом помещении. Если помещение не отапливается, важно, чтобы прибор был рассчитан на работу при пониженных температурах: не все модели держат минусовые значения, для холодных котельных нужно смотреть паспортный температурный диапазон.
Второй момент — форм-фактор. В тесной котельной настенное исполнение часто удобнее напольного: не занимает место на полу и не мешает обслуживанию котла. Для просторных помещений разница менее критична, и выбор чаще определяется удобством подключения к щитку.
От чего меняется выбор
Итоговые параметры зависят от нескольких вещей одновременно, и их стоит проверить перед покупкой:
- паспортная мощность конкретной модели котла — у разных производителей и линеек она различается;
- качество сети в конкретном доме — узкий или широкий разброс напряжения по факту;
- температура в помещении установки — отапливаемое оно или нет;
- наличие другой нагрузки на том же стабилизаторе, кроме котла.
Если сеть заведомо проблемная — частые отключения, скачки, старая проводка в доме — разумнее сразу брать модель с более широким входным диапазоном и хорошим запасом по мощности, а не экономить на этих параметрах.
Практический вывод
Для большинства бытовых газовых котлов подходит однофазный стабилизатор с чистой синусоидой, мощностью 500–1000 Вт с запасом 20–50% от потребления котла, временем реакции 10–20 мс и входным диапазоном не уже 140–260 В. Точную мощность и допустимую температуру эксплуатации проверяют по паспорту конкретной модели котла и по паспорту самого стабилизатора — эти цифры у разных производителей отличаются, и ориентироваться только на общие ориентиры не стоит. Если есть сомнения в подборе, разумно уточнить требования у производителя котла или обратиться в сервисную организацию, обслуживающую отопительное оборудование.
