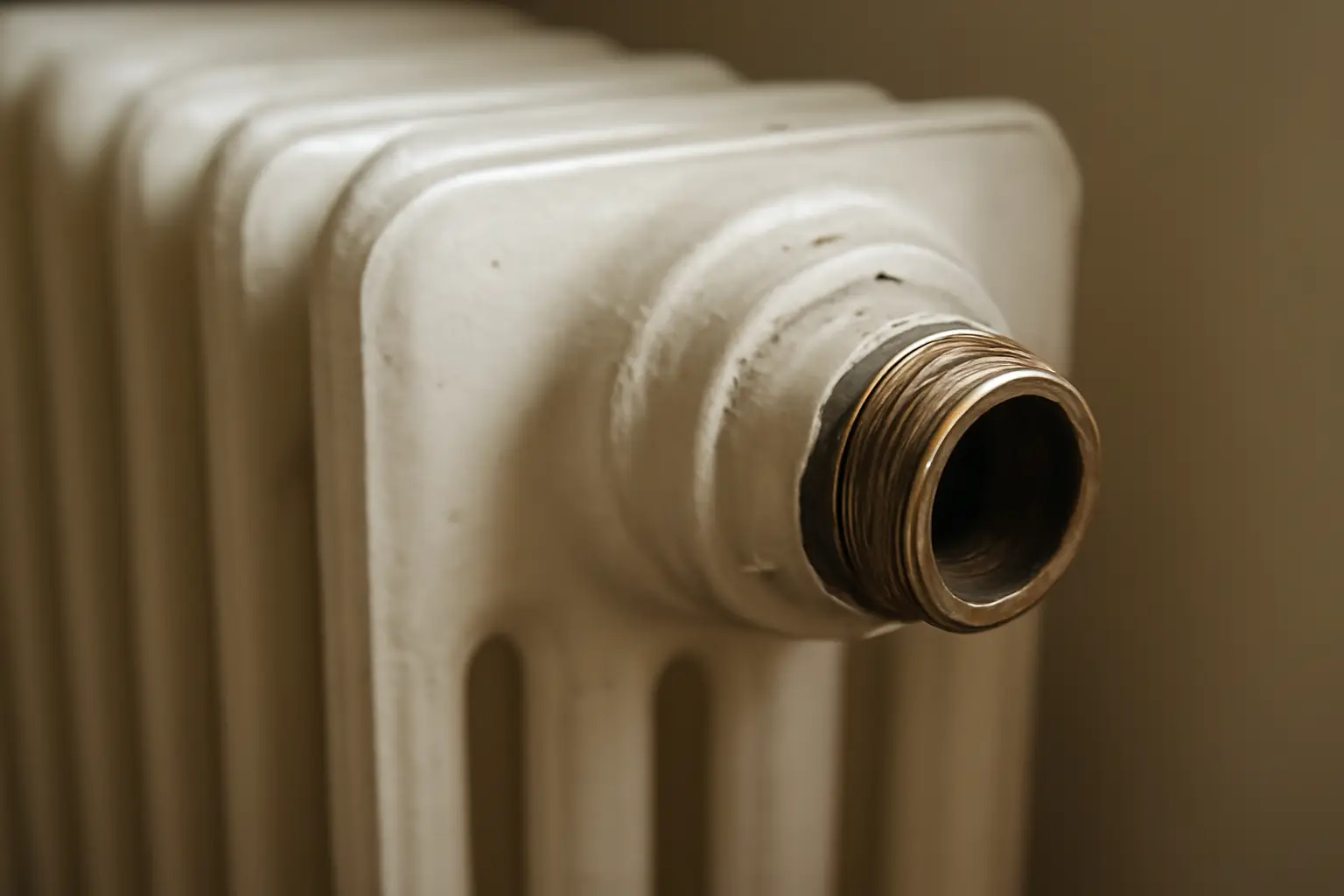

Какая резьба на биметаллических радиаторах отопления
На большинстве биметаллических радиаторов российского и европейского производства межсекционная резьба выполнена по стандарту 1 дюйм (обозначается G1 или 1"). Это резьба трубная цилиндрическая по ГОСТ 6357, соответствующая международному стандарту BSP. Она используется на ниппелях, которыми секции соединяются между собой в единый блок. Присоединительные размеры для подключения радиатора к системе отопления — то есть места под подводки, краны и футорки — могут отличаться от межсекционной резьбы и составляют, как правило, 1/2 или 3/4 дюйма.
- Межсекционная резьба у большинства моделей — 1 дюйм (G1), реже встречается 3/4 дюйма
- На ниппелях резьба разнонаправленная: с одной стороны левая, с другой правая — это позволяет стягивать секции при сборке
- Подключение к трубам обычно идёт через переходную футорку с 1 дюйма на 1/2 дюйма
- Точный размер зависит от производителя и серии радиатора — уточняется в паспорте изделия
Межсекционная резьба и её направление
Секции биметаллического радиатора соединяются друг с другом ниппелями с разнонаправленной резьбой. На одном конце ниппеля резьба правая, на другом — левая. Такая конструкция работает как стяжка: при вращении ниппеля секции одновременно притягиваются друг к другу с двух сторон, обеспечивая герметичность соединения без перекоса.
Диаметр этой резьбы у подавляющего большинства моделей — 1 дюйм. Отклонения встречаются у нестандартных или узкопрофильных радиаторов, где применяется резьба 3/4 дюйма. Перепутать направление при самостоятельной разборке-сборке легко, поэтому перед разбором блока рекомендуется помечать, с какой стороны какая резьба, либо доверить работу мастеру.
Резьба для подключения к трубам отопления
Крайние секции радиатора имеют отверстия для подключения к системе отопления — сверху и снизу, с обеих сторон. Именно здесь монтируются подающая и обратная подводки, а также запорная и регулирующая арматура. Размер этой резьбы у большинства биметаллических радиаторов составляет 1 дюйм, как и межсекционная, но с прямой (не разнонаправленной) резьбой.
Поскольку стандартная бытовая арматура — шаровые краны, терморегуляторы, американки — чаще выпускается на 1/2 дюйма, между радиатором и трубой ставится переходная футорка или переходник с 1 дюйма на 1/2 дюйма. Без такого переходника подключить типовую запорную арматуру напрямую не получится.
Резьба под кран Маевского и заглушки
В верхней части крайней секции радиатора предусмотрено отверстие для воздухоотводчика — крана Маевского или автоматического воздухоотводчика. Резьба под него, как правило, 1/2 дюйма — это фактический стандарт, применяемый почти всеми производителями независимо от размера основной резьбы радиатора.
С противоположной стороны, где воздухоотводчик не устанавливается, отверстие закрывается заглушкой с такой же резьбой 1/2 дюйма. При покупке радиатора отдельно от комплекта арматуры полезно уточнить, входят ли кран Маевского и заглушки в комплект — иногда их приходится докупать отдельно, и здесь важно не ошибиться с резьбой.
Отличия у разных производителей
Формально резьба на биметаллических радиаторах стандартизирована, но на практике у разных брендов встречаются нюансы. У большинства итальянских и российских производителей (Sira, Global, Rifar, Royal Thermo) межсекционная и присоединительная резьба выполнена на 1 дюйм. У некоторых компактных или облегчённых серий, ориентированных на небольшие помещения, применяется резьба 3/4 дюйма — такие радиаторы физически легче и рассчитаны на меньший тепловой поток.
Отдельно отличаются радиаторы с боковым и нижним подключением: у моделей с нижним подключением (часто это дизайнерские или скрытые системы отопления) резьба и расположение штуцеров могут не совпадать со стандартной схемой секционных радиаторов. В этом случае ориентироваться на общие цифры не имеет смысла — нужен паспорт конкретной модели.
Как проверить резьбу на своём радиаторе
Самый надёжный способ — посмотреть паспорт или технический лист, которые обычно прикладываются к радиатору при покупке или доступны на официальном сайте производителя по модели и артикулу. Там указываются диаметр межсекционной резьбы, присоединительный размер и резьба под кран Маевского.
Если документов не осталось, резьбу можно измерить штангенциркулем по наружному диаметру резьбовой части ниппеля или футорки и сравнить с таблицей трубных резьб. На глаз отличить 3/4 дюйма от 1 дюйма сложно — разница в диаметре около 6 мм, поэтому измерение точнее визуальной оценки.
Что делать, если резьба на радиаторе и арматуре не совпадает
Несовпадение резьбы радиатора и купленной арматуры — распространённая ситуация, особенно при замене одного радиатора без снятия остальных элементов системы. Решается она переходными футорками, которые продаются отдельно и подбираются по двум диаметрам — резьба радиатора и резьба арматуры.
Ошибка, которую допускают чаще: пытаются вкрутить кран или американку в радиатор напрямую, применяя избыточное усилие или уплотнительную ленту в несколько слоёв, чтобы «дотянуть» несовпадающую резьбу. Это повреждает резьбовое соединение и приводит к течи. Правильное решение — сразу использовать переходник соответствующего размера, а не пытаться совместить разные стандарты силовым способом.
Практический вывод
Для большинства биметаллических радиаторов актуальны две цифры: 1 дюйм — межсекционная и присоединительная резьба, 1/2 дюйма — резьба под кран Маевского и заглушку. Перед покупкой арматуры или переходников стоит свериться с паспортом конкретной модели, поскольку компактные серии и радиаторы с нижним подключением могут иметь резьбу 3/4 дюйма или иную схему присоединения. При замене радиатора в существующей системе отопления резьбу нужно подбирать не только по радиатору, но и по уже установленным трубам и арматуре — при несовпадении используется переходная футорка, а не силовая доводка соединения.
