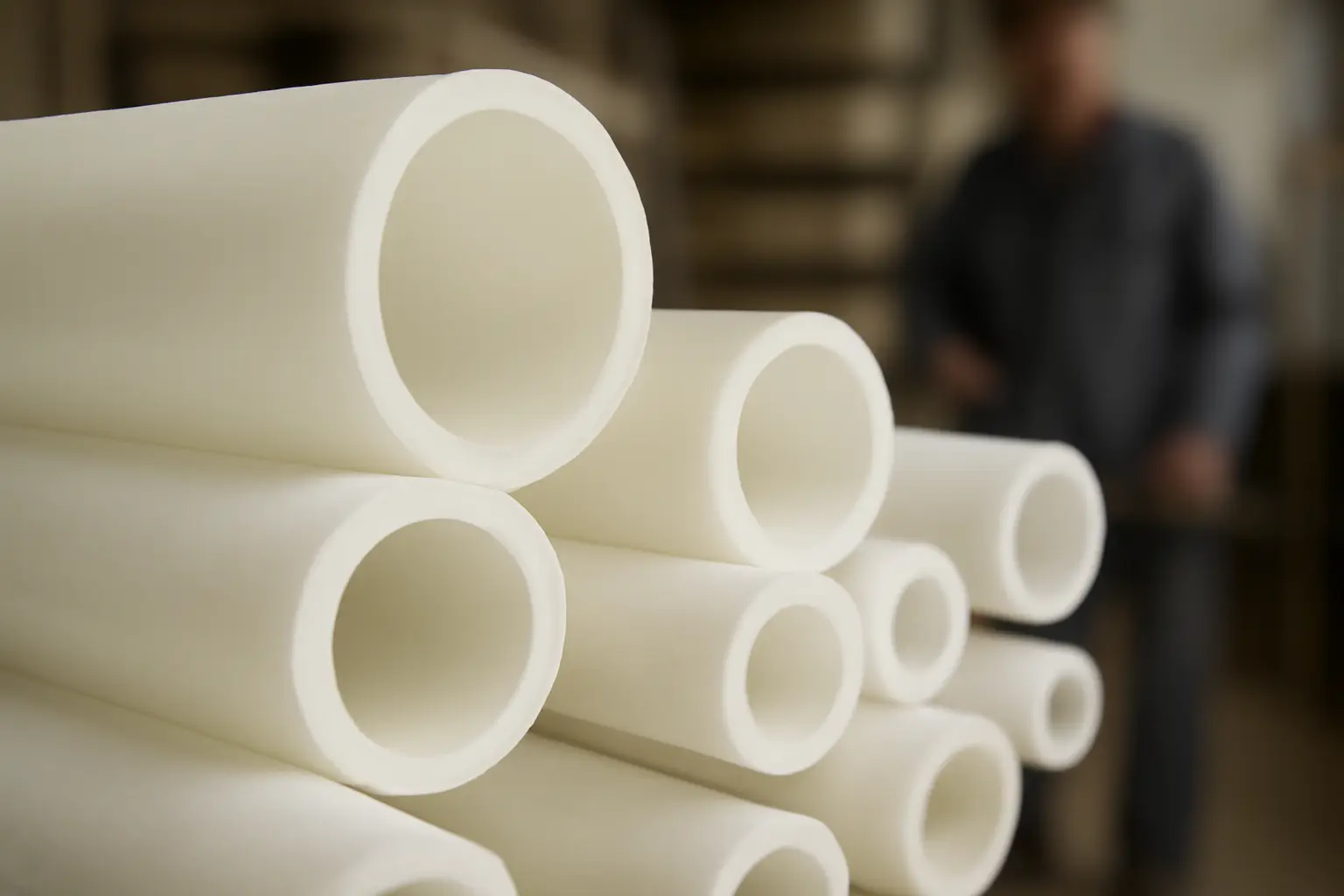

Диаметр полипропиленовой трубы для отопления частного дома
Для большинства частных домов площадью до 150–200 м² магистральные трубы отопления из полипропилена берут диаметром 32 или 25 мм, а разводку к радиаторам делают трубой 20 мм. Это рабочий стандарт, от которого можно отступать в обе стороны, но именно такое сочетание закрывает большинство однотипных систем с одним котлом и десятком-полутора радиаторов.
- Магистраль (от котла и до дальних точек) — 32 мм, иногда 25 мм для небольшого дома.
- Подводка к каждому радиатору — 20 мм, для маленьких приборов хватает 16 мм.
- Диаметр растёт с длиной контура и количеством радиаторов на одной ветке, а не просто «по площади дома».
- Полипропилен считается по внешнему диаметру, внутренний сечение всегда меньше — это путает новичков при расчётах.
Почему нельзя просто взять диаметр «на глаз»
Труба слишком маленького диаметра создаёт лишнее гидравлическое сопротивление. Насос работает на пределе, дальние радиаторы прогреваются хуже ближних, система шумит. Труба слишком большого диаметра — это не запас прочности, а лишние деньги и медленный прогрев теплоносителя: большой объём воды в трубах остывает и нагревается дольше, котёл чаще работает вхолостую.
Отопление — это система, где важен баланс: диаметр должен соответствовать тепловой нагрузке участка трубы и расходу теплоносителя, который через него проходит. Поэтому одна и та же труба 20 мм может быть и мала, и избыточна — смотря что к ней подключено.
Как считают диаметр по нагрузке
Профессиональный расчёт строится на тепловой мощности контура и допустимой скорости теплоносителя (обычно 0,3–0,7 м/с для полипропилена, выше — шум и эрозия фитингов). Чем больше киловатт нужно передать через участок трубы, тем больше требуемое сечение. На практике для частного дома этот расчёт упрощают до таблиц соответствия: киловатты мощности — диаметр трубы.
Грубый ориентир: на магистраль до 15–20 кВт хватает 32 мм, до 8–10 кВт — 25 мм, отдельная подводка к радиатору мощностью до 2–3 кВт — 16–20 мм. Цифры примерные, точный расчёт зависит от длины трубы, числа поворотов и разницы температур в системе, поэтому при сложной разводке лучше свериться с проектом или калькулятором производителя труб.
Разница между однотрубной и двухтрубной системой
В двухтрубной системе (подача и обратка идут раздельно к каждому радиатору) нагрузка распределяется равномернее, и стандартных 20 мм на подводке почти всегда достаточно. В однотрубной системе весь теплоноситель проходит последовательно через все радиаторы по одной трубе, и на магистральном участке диаметр часто приходится увеличивать — иначе последние по ходу радиаторы будут холоднее первых.
Коллекторная разводка (лучевая, от распределительного шкафа к каждому прибору отдельной трубой) обычно требует трубы 16–20 мм на луч и более крупной трубы 25–32 мм от котла до коллектора. Тип системы выбирают на этапе проекта, и диаметр труб — прямое следствие этого выбора, а не отдельный параметр.
Полипропилен: армированный и неармированный
Для отопления берут только армированный полипропилен (со стекловолокном или алюминиевой прослойкой) — обычный PN20 «плавает» от температуры и со временем меняет геометрию. Наружный диаметр у армированных и обычных труб одной маркировки совпадает, но внутренний просвет у армированной трубы чуть меньше за счёт слоя армирования. На бытовых расчётах эта разница пренебрежимо мала, но её иногда упоминают в документации производителя.
Маркировка PN20 или PN25 у полипропиленовых труб отражает не диаметр, а рабочее давление и температуру — путать эти параметры с диаметром сечения не стоит, они выбираются независимо друг от друга.
Тёплый пол и другие частные случаи
Если в доме кроме радиаторов есть тёплый пол, его контуры считаются отдельно и почти всегда делаются трубой меньшего диаметра — 16–20 мм, но с гораздо большей длиной петли и через отдельный коллектор с насосно-смесительным узлом. Смешивать логику радиаторного отопления и тёплого пола в одном расчёте не получится — у них разная температура теплоносителя и разный расход.
Для двухэтажного дома с одним котлом в подвале магистраль на первый этаж часто оставляют 32 мм, а стояк на второй этаж можно сузить до 25 мм, если нагрузка второго этажа заметно ниже. Такие частности лучше проверять расчётом, а не переносить с соседнего дома — планировка, утепление и число радиаторов у каждого дома свои.
Частые ошибки при выборе диаметра
Самая распространённая ошибка — брать одну трубу диаметром на весь дом, не разделяя магистраль и подводку. Это либо переплата на материале, либо недостаточная пропускная способность на общем стояке. Вторая ошибка — игнорировать длину трубы: на коротком участке небольшой диаметр работает нормально, а на длинном контуре с тем же диаметром гидравлическое сопротивление растёт заметно, и систему приходится либо переделывать, либо ставить более мощный насос.
Третья ошибка — путать наружный и внутренний диаметр при сравнении труб разных производителей: у полипропилена принято указывать наружный диаметр, а толщина стенки у труб разного класса давления (PN16, PN20, PN25) разная, значит и внутреннее сечение при одинаковой наружной маркировке будет отличаться.
Что делать на практике
Если система простая — один этаж, один котёл, до 10–12 радиаторов, — набор «магистраль 32 или 25 мм, подводка 20 мм» подходит почти всегда без лишних расчётов. Для дома побольше, с двумя этажами, тёплым полом или сложной разводкой, разумно заказать хотя бы упрощённый гидравлический расчёт у монтажной организации: это недорого по сравнению со стоимостью переделки готовой системы. При сомнениях лучше уточнить параметры конкретной марки труб и котла в их официальной документации — там указаны точные значения пропускной способности для разных диаметров и температурных режимов.
