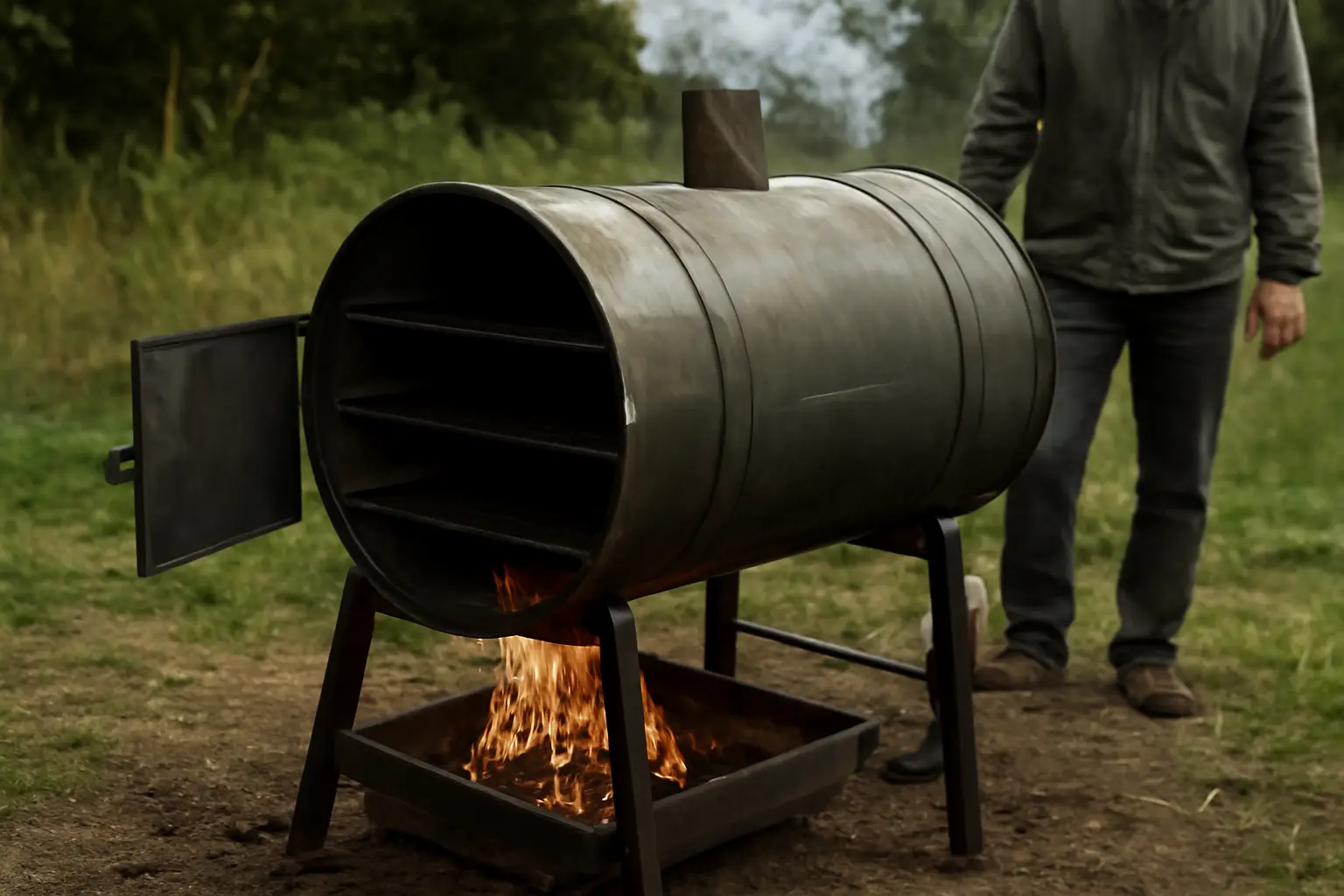

Коптильня горячего копчения из металла с гидрозатвором: чертежи и размеры
Чаще всего делают прямоугольный короб из нержавейки или чёрной стали толщиной 1,5–2 мм, размером 500×300×300 мм для дачи и до 600×400×400 мм для частого использования. Гидрозатвор — это желоб по периметру крышки шириной 15–20 мм, залитый водой: дым не выходит наружу, запаха в доме нет. Коптильня горячего копчения своими руками с чертежами и размерами из металла собирается за один день из подручного инструмента — сварочного аппарата и болгарки. Ниже — рабочие размеры, порядок сборки и типичные ошибки.
Выбор размеров корпуса
Объём короба считают от того, сколько продукта закладывают за раз. На семью из 3–4 человек достаточно короба 400×300×300 мм — это около 5–6 кг рыбы или мяса на решётках. Для коптильни на компанию или для продажи берут 600×400×400 мм и больше, но тогда нужна мощная горелка или отдельная печь снизу, иначе прогрев неравномерный.
Высота короба делится на три зоны: снизу 8–10 см под щепу, выше — уровень поддона для жира, затем 2–3 ряда решёток с шагом 10–12 см. Если решёток две, общей высоты 300 мм достаточно, для трёх рядов нужно 400–450 мм.
Гидрозатвор: размеры и монтаж
Гидрозатвор — приваренный по верхнему периметру короба П-образный желоб из полосы металла шириной 20 мм и глубиной 15–20 мм. Крышка входит в желоб бортиком на 10–15 мм, зазор с боков — 2–3 мм, чтобы крышка свободно садилась, но не гуляла. Воды в желобе достаточно 200–300 мл на метр периметра, доливают по мере выпаривания.
Ещё по теме: Коптильня горячего копчения своими руками: чертежи и размеры и Коптильня холодного копчения своими руками: чертежи и размеры.
Сварной шов желоба должен быть герметичным — любая протечка убирает смысл затвора, и дым начнёт сочиться через щель. Проверяют так: наливают воду и оставляют на 10 минут, если уровень не падает, шов держит.
Материал и толщина металла
Для корпуса подходит нержавеющая сталь AISI 430 или чёрная сталь толщиной 1,5–2 мм. Тоньше 1 мм короб быстро прогорает и деформируется от постоянного нагрева, толще 3 мм — коптильня становится тяжёлой и долго выходит на рабочую температуру. Решётки и поддон для жира делают из нержавейки — она не даёт продукту привкус металла и не ржавеет от влаги и жира.
Ножки привариваются из уголка 20×20 мм или трубы диаметром 20 мм, высота 100–150 мм — этого достаточно, чтобы поставить коптильню на мангал, плиту или прямой огонь.
Порядок сборки: от чертежа к готовому корпусу
- Размечают и вырезают детали корпуса по чертежу: дно, две боковины, две торцевые стенки, крышку.
- Сваривают короб швом по всем стыкам, проверяют геометрию — углы должны быть прямыми, иначе крышка не встанет плотно.
- Приваривают желоб гидрозатвора по верхнему периметру, обязательно с наружной стороны стенок.
- Внутри на высоте 80–100 мм от дна крепят направляющие или уголки под поддон для жира.
- Выше — направляющие под решётки с шагом 100–120 мм, обычно 2–3 уровня.
- Крышку выгибают или сваривают с бортиком под размер желоба, привариваем ручки из прутка или трубы.
Таблица размеров для разных объёмов
| Назначение | Размер короба, мм | Толщина металла | Ширина желоба гидрозатвора |
|---|---|---|---|
| Дача, 2–4 порции | 400×300×300 | 1,5 мм | 15 мм |
| Семейная, до 6 порций | 500×350×350 | 1,5–2 мм | 15–20 мм |
| Компания, до 10 порций | 600×400×400 | 2 мм | 20 мм |
| Для продажи, объёмная | 800×500×450 и больше | 2–3 мм | 20–25 мм |
Ошибки при сборке и как их избежать
Самая частая проблема — негерметичный шов желоба гидрозатвора, из-за которого дым всё равно просачивается наружу. Шов проваривают полностью, без пропусков, и проверяют водой перед первым использованием.
Вторая ошибка — слишком плотная посадка крышки без зазора: металл при нагреве расширяется, и крышку заклинивает. Зазор 2–3 мм по периметру решает эту проблему.
Третья — тонкий металл дна, которое прогорает от прямого контакта с щепой и открытым огнём. Дно делают из более толстого металла, чем стенки, либо кладут на дно лист-подкладку толщиной 2–3 мм.
Частые вопросы
Нужен ли термометр в коптильне горячего копчения?
Не обязателен, но упрощает работу: температуру 80–110°C проще держать по показаниям, чем на глаз. Отверстие под термометр сверлят в крышке или боковой стенке заранее, до сварки желоба.
Можно ли сделать коптильню из старого газового баллона?
Можно, баллон предварительно полностью очищают от остатков газа и промывают несколько раз — иначе при нагреве возможна вспышка. Гидрозатвор в этом случае делают отдельной вставкой в срез крышки, вырезанной болгаркой.
Почему дым выходит, хотя гидрозатвор залит водой?
Обычно причина в непроваренном участке шва желоба или в деформированной крышке, которая неплотно садится в паз. Проверяют шов на герметичность водой, а крышку — на плоскостность по уровню.
Какая щепа подходит для такой коптильни?
Ольховая и дубовая щепа универсальны для мяса и рыбы, фруктовая — для птицы и сыра. Хвойные породы не используют — они дают горечь и смолистый запах из-за высокого содержания смол.
