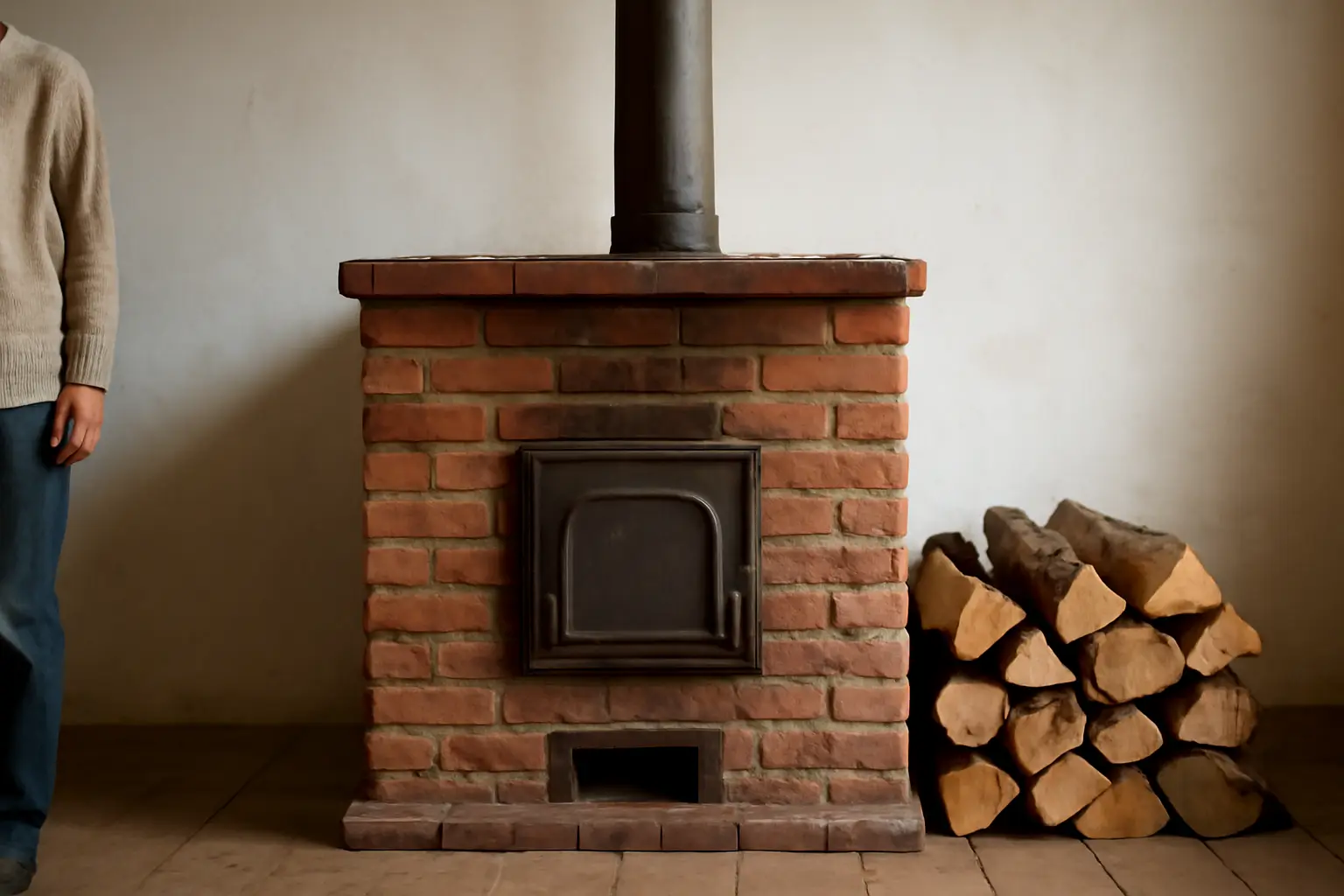

Печи для дома из кирпича: схемы и конструкции
Кирпичная печь для дома собирается по порядовке — пошаговой схеме укладки каждого ряда кирпича с указанием размеров, перевязки швов и расположения дверок, задвижек, колосников. Готовых конструкций десятки: от простых печей-каменок до многофункциональных отопительно-варочных агрегатов с духовым шкафом и лежанкой. Выбор схемы зависит от площади дома, желаемой теплоотдачи и того, нужна ли варочная поверхность.
- Порядовка — это чертёж рядов кладки, а не общий вид печи; без неё правильно сложить конструкцию почти невозможно
- Простая печь голландского типа обогревает 20–30 м², колпаковая — до 40–50 м² при той же площади основания
- Толщина стенок и число оборотов дыма определяют, сколько тепла печь отдаёт и как долго держит температуру
- Для варки еды нужна конструкция с чугунной плитой и топочной камерой прямого нагрева, а не просто дымоходные каналы
Основные типы конструкций
Голландская печь — самая распространённая схема для небольшого дома. У неё вертикальные дымоходные каналы, простая кладка, невысокая стоимость материалов. Такая печь быстро нагревается, но и быстро остывает, поэтому топить приходится два раза в сутки в холодный сезон.
Шведская печь сложнее по конструкции: горизонтальные каналы и духовой шкаф с варочной поверхностью делают её универсальной — и обогрев, и кухня в одном агрегате. Требует больше кирпича и точности в порядовке, зато экономит место в доме, заменяя две отдельные конструкции.
Колпаковые печи (по системе Кузнецова и её вариациям) считаются наиболее теплоэффективными: дым поднимается в верхний колпак, отдаёт тепло, опускается вниз и уходит в трубу уже остывшим. КПД у таких печей выше, кладка сложнее — новичку без опыта такую схему лучше не брать за первую постройку.
Как устроена порядовка и зачем она нужна
Порядовка нумерует ряды кирпича от основания до трубы. На каждом листе — вид сверху на конкретный ряд с указанием, где целый кирпич, где четверть, где три четверти, куда встают дверки топки, поддувала, прочистные окошки. Швы соседних рядов смещают относительно друг друга — перевязка — чтобы кладка не расходилась по вертикальным линиям.
Отдельно на схеме отмечают места установки колосниковой решётки, дымовой задвижки, дверок и то, где кладка ведётся на глиняном растворе, а где нужен более тугоплавкий шамотный. Пропуск одной детали в порядовке — частая причина, почему готовая печь дымит или плохо тянет.
Материалы для кладки
Топку и первые ряды над ней кладут из шамотного (огнеупорного) кирпича — он держит температуру до 1300 °C и не разрушается от прямого контакта с огнём. Остальную массу печи собирают из обычного полнотелого керамического кирпича марки не ниже М150. Силикатный и пустотелый кирпич для печей не подходят: первый разрушается от нагрева, во втором пустоты снижают теплоёмкость и прочность.
Раствор для шамотной зоны — специальная огнеупорная смесь на основе шамотного мелкозернистого песка. Для остальной кладки традиционно используют глинопесчаный раствор нужной жирности: слишком жирная глина трескается при высыхании, тощая — плохо держит кладку.
Фундамент и привязка к дому
Кирпичная печь весит от 1,5 до 5–7 тонн в зависимости от размера, поэтому под неё нужен отдельный фундамент, не связанный с фундаментом дома. Общий фундамент даёт разную осадку у печи и стен здания, из-за чего кладка со временем трескается.
Между печью и деревянными конструкциями дома оставляют отступку — воздушный зазор от 15 до 50 см, точная величина зависит от того, защищена ли стена негорючим экраном. Дымоход при проходе через кровлю также требует разделки с утеплением, независимо от того, какая схема печи выбрана.
От чего меняется выбор схемы
Площадь дома и число комнат, которые нужно обогреть одной печью, — первый и главный фактор. Печь у капитальной перегородки между двумя-тремя помещениями греет эффективнее, чем печь, стоящая у наружной стены одной комнаты.
Сезонность использования дома тоже влияет на выбор. Для дома постоянного проживания подходит массивная конструкция с большой теплоёмкостью — она держит тепло долго после прогорания дров. Для дачи, где топят наездами по выходным, разумнее лёгкая печь с быстрым прогревом, даже если она быстрее остывает.
Наличие банного отделения или необходимость варочной поверхности добавляют в схему отдельные узлы: банные печи строят по другим принципам теплоотдачи, а комбинированные отопительно-варочные конструкции требуют точного расчёта каналов вокруг плиты, чтобы жар не уходил мимо конфорок.
Частые ошибки при выборе и постройке
Копирование чужой порядовки без проверки размеров дымохода под конкретный дом — распространённая ошибка. Сечение канала и высота трубы должны соответствовать объёму топки, иначе печь либо не разгорается, либо чадит в помещение.
Вторая ошибка — экономия на огнеупорном кирпиче в топочной зоне. Обычный керамический кирпич в контакте с открытым огнём быстро разрушается, трескается, и печь приходится частично перекладывать через один-два отопительных сезона.
Третья — самостоятельная кладка сложной колпаковой схемы без предварительной практики на простой конструкции. Ошибки в порядовке колпаковой печи не всегда заметны сразу, но проявляются плохой тягой и неравномерным прогревом через несколько месяцев эксплуатации.
Практический вывод
Для первой печи в доме разумно взять простую голландскую или шведскую схему с проверенной порядовкой и точным соблюдением размеров. Колпаковые конструкции с высоким КПД стоит доверить печнику с опытом или браться за них после кладки хотя бы одной простой печи. В любом случае порядовку лучше брать из проверенного печного справочника или заказывать расчёт индивидуально под размеры конкретного дома, а не подгонять готовую схему на глаз.
