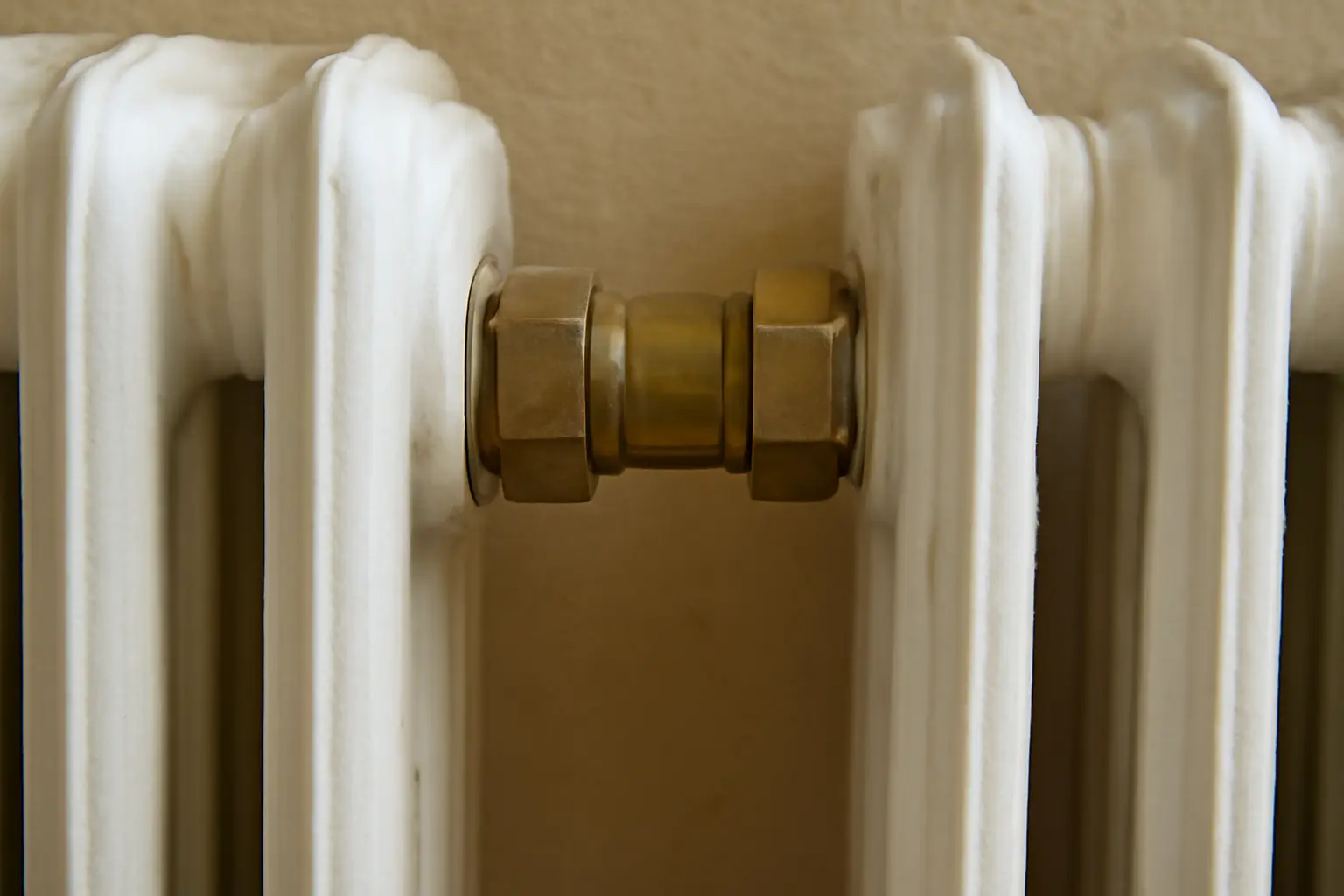

Перемычка на батарее: зачем нужна и как выбрать диаметр
Перемычка на батарее отопления, или байпас — это короткий отрезок трубы, который соединяет подающую и обратную трубу радиатора в обход самого прибора. Ставят её почти всегда в однотрубных системах и в любой системе, где на радиатор навешан термостатический клапан. Без перемычки при закрытии клапана или при снятии батареи на обслуживание циркуляция во всей ветке останавливается.
От чего зависит, нужна перемычка или нет
В двухтрубной системе с постоянно открытыми ручными кранами перемычка не обязательна — вода и так расходится по двум отдельным трубам, подающей и обратной, и байпас функционально ничего не добавляет. Другое дело — однотрубная система, где подача и обратка это одна и та же труба, проходящая последовательно через все радиаторы этажа или дома. Если убрать один радиатор из цепи без перемычки, вся система встанет.
Второй случай, когда перемычка нужна независимо от схемы разводки — это установка терморегулятора. Клапан периодически прикрывает поток, регулируя температуру, и если байпаса нет, вода в этот момент просто не проходит дальше по стояку, и соседние батареи мёрзнут.
Какой диаметр и длину брать
Правило простое: перемычка должна быть на один типоразмер меньше, чем основная труба подачи. Если стояк или подводка выполнены трубой 20 мм (3/4 дюйма), байпас делают на 15 мм (1/2 дюйма). Если перемычку сделать того же диаметра, что и основная труба, вода пойдёт по пути меньшего сопротивления через байпас, а не через радиатор, и батарея будет греть слабо или вообще не будет включаться в работу.
Длина перемычки обычно совпадает с расстоянием между подводками к радиатору и подбирается по факту при монтаже — тут нет строгого норматива, отталкиваются от геометрии конкретной обвязки.
Материал и монтаж
Перемычку делают из того же материала, что и подводку — сталь, металлопластик, полипропилен. Важно не забыть про уклон и про то, что байпас должен стоять именно между двумя запорными кранами радиатора, а не где-то на общей трубе стояка. На перемычке никакой арматуры не ставят, кроме случаев, когда специально предусматривают балансировочный клапан.
Вопросы и ответы
Можно ли поставить кран на перемычку?
Обычный запорный кран на байпасе не нужен и даже вреден — если его случайно перекрыть, вся логика работы системы теряется. Иногда монтажники ставят на перемычку регулировочный вентиль с ограниченным проходным сечением, чтобы тонко настроить баланс между радиатором и обводной трубой, но это отдельная задача для наладки, а не типовое решение.
Что будет, если сделать перемычку тем же диаметром, что и стояк?
Сопротивление у прямого участка трубы всегда меньше, чем у радиатора с его внутренними каналами. Если байпас равен по диаметру подаче, почти весь теплоноситель пойдёт мимо батареи, и она останется холодной даже при полностью открытых кранах. Это одна из самых частых ошибок при самостоятельном монтаже.
Нужна ли перемычка в квартире с двухтрубным отоплением без термоголовок?
Как правило нет. Двухтрубная система и так обеспечивает независимую циркуляцию через каждый радиатор, байпас здесь избыточен. Ставят его иногда «на всякий случай» перед предстоящей заменой терморегулятора в будущем — тогда переделывать обвязку не придётся.
Почему после установки перемычки батарея стала холоднее, чем раньше?
Скорее всего, диаметр байпаса выбран неверно — слишком большой или равный подающей трубе, и поток теплоносителя пошёл в основном через него. Проверьте типоразмер: перемычка должна быть на шаг меньше подводки. Если диаметр верный, а батарея всё равно холодная, возможно, засорился сам радиатор или подводящие краны прикрыты сильнее, чем нужно.
Обязательно ли ставить перемычку при монтаже терморегулятора на однотрубную систему?
Да, здесь это обязательное условие. Терморегулятор время от времени полностью или частично перекрывает поток через радиатор, и без байпаса в момент закрытия остановится циркуляция во всей ветке — соседние батареи по стояку начнут остывать. Это не рекомендация, а требование для корректной работы схемы.
Можно ли снять радиатор для чистки, если перемычки нет?
В двухтрубной системе — да, без проблем, каждая батарея запитана отдельно. В однотрубной системе без байпаса снять радиатор означает остановить весь стояк на время работ, что не всегда приемлемо, особенно в отопительный сезон и в многоквартирном доме, где стояк общий для нескольких квартир.
Кто должен монтировать перемычку — можно сделать самому?
Технически байпас несложный узел, и при наличии инструмента и навыков паяния или резьбовых соединений его делают самостоятельно. Но в многоквартирном доме подключение к общему стояку часто требует согласования с управляющей организацией, а иногда и остановки системы отопления на время работ — тут разумнее привлечь специалиста и уточнить порядок действий в своей УК.
