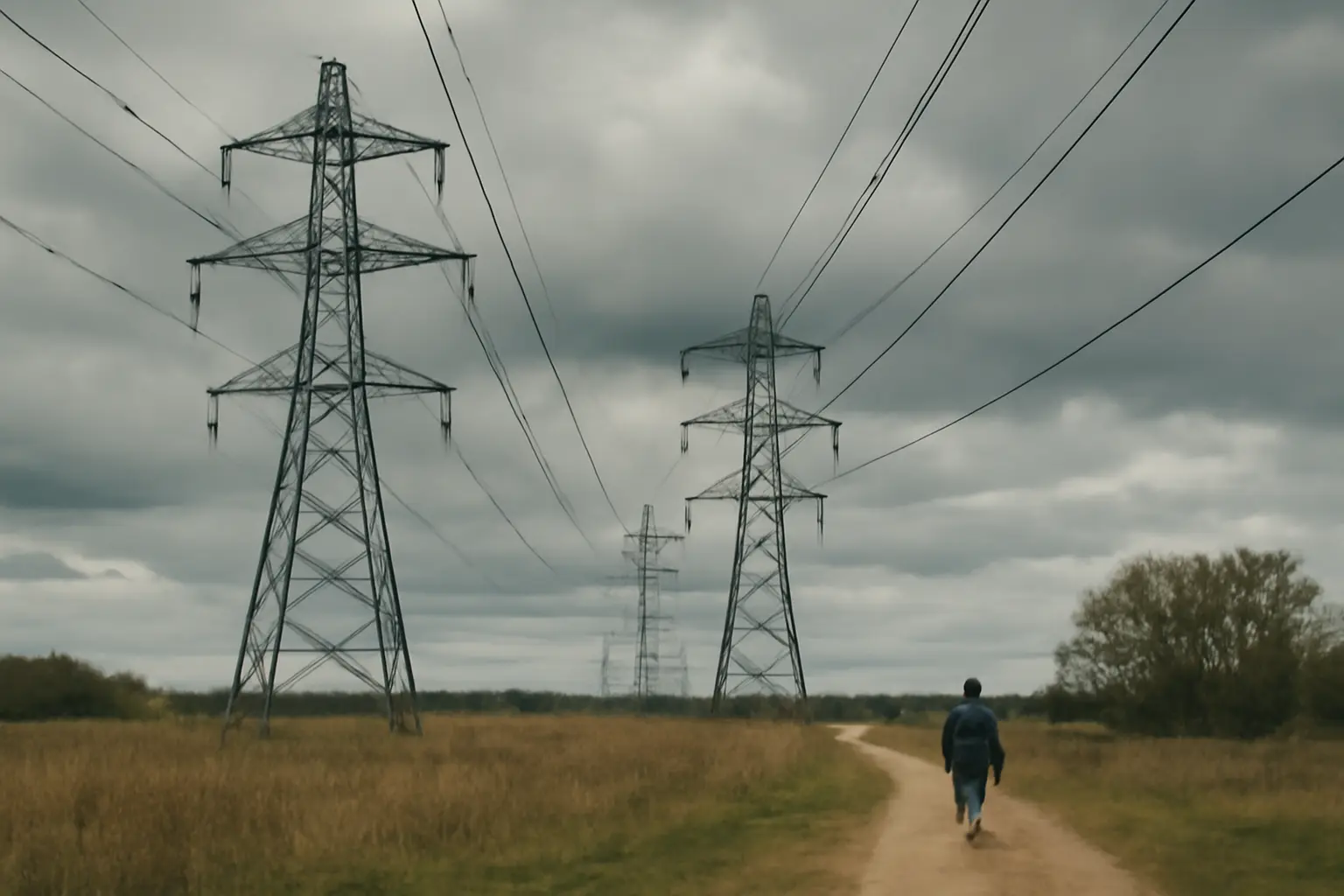

Почему гудят провода ЛЭП: коронный разряд и вибрация от ветра
Провода высоковольтных линий гудят по двум основным причинам: из-за коронного разряда — ионизации воздуха вокруг проводника при высоком напряжении — и из-за механической вибрации самого провода под действием ветра. Первое даёт ровный высокий гул или потрескивание, особенно заметное в сырую погоду, второе — низкий вибрирующий звук, похожий на струну, и усиливается при определённой скорости ветра. Часто оба явления накладываются друг на друга, поэтому на слух отличить их непросто, но причина в каждом случае разная и требует разного объяснения.
- Основной источник гула на линиях 110 кВ и выше — коронный разряд, ионизация воздуха вокруг провода при сильном электрическом поле.
- Второй источник — механические колебания провода от ветра, галопирование и эоловая вибрация, звук напоминает гитарную струну.
- Гул усиливается в сырую, туманную погоду и зимой из-за инея — влага снижает порог коронирования.
- Постоянный сильный гул, треск с искрами или запах озона рядом с опорой — повод сообщить в сетевую организацию, это может быть неисправность.
Коронный разряд — главный виновник гула
На проводах высокого напряжения электрическое поле у поверхности металла становится настолько сильным, что молекулы воздуха вокруг начинают ионизироваться. Электроны срываются с атомов, возникает слабое свечение (его иногда видно ночью как голубоватую дымку) и характерный шипящий или гудящий звук — тот самый коронный разряд. Чем выше напряжение линии, тем заметнее эффект: на бытовых 10 кВ его практически не слышно, а вот линии 220, 330, 500 кВ гудят вполне ощутимо, особенно если стоять прямо под проводами.
Интенсивность коронного разряда напрямую зависит от диаметра провода и качества его поверхности. На проводе появляются заусенцы, следы коррозии, налипшая грязь или капли воды — и в этих точках поле резко усиливается локально, разряд становится интенсивнее и звук громче. Поэтому изношенные, старые линии часто гудят заметно сильнее новых с тем же напряжением.
Проектировщики линий это учитывают: провода для сверхвысокого напряжения делают расщеплёнными — не один толстый провод, а пучок из двух-четырёх более тонких, разнесённых на некоторое расстояние. Это снижает напряжённость поля у поверхности каждого проводника и уменьшает потери на корону, а значит и гул тише, чем был бы с одним толстым проводом того же сечения.
Почему сильнее гудит в дождь, туман и мороз с инеем
Влажность воздуха резко меняет условия для коронного разряда. Сухой воздух — неплохой изолятор, и напряжение, при котором начинается ионизация, довольно высокое. Влажный воздух проводит электричество заметно лучше, порог коронирования снижается, разряд начинается раньше и идёт интенсивнее. Именно поэтому в дождь, в густой туман, во время мокрого снегопада линии гудят значительно громче, чем в сухую ясную погоду — это классическое наблюдение, знакомое всем, кто живёт рядом с высоковольтной линией.
Отдельный случай — изморозь и иней на проводах зимой. Тонкие ледяные иглы на поверхности провода работают как множество острых выступов, а острые кромки резко усиливают локальное электрическое поле. В результате коронный разряд может начаться при значительно более низком напряжении, чем на чистом проводе, и гул слышен даже на линиях, которые летом в сухую погоду молчат почти полностью.
Летом в жару, наоборот, воздух сухой и разреженный, диэлектрическая прочность выше, поэтому в жаркий сухой день линии обычно тише всего. Разница между «тихим» летним днём и «шумной» дождливой ночью бывает очень заметной на слух, если прислушаться специально.
Ветер и механическая вибрация проводов
Второй, совершенно другой по природе источник звука — это колебания самого провода как натянутой струны. Ветер, обтекая цилиндрический провод, создаёт за ним вихри — эффект, знакомый по свисту проводов и антенн. Эти вихри срываются попеременно то с одной, то с другой стороны провода, создавая переменную поперечную силу, которая заставляет провод колебаться. Такое явление называют эоловой вибрацией, и оно возникает при относительно слабом, стабильном ветре — 2–7 м/с, при более сильном порывистом ветре механизм уже другой.
Частота этих колебаний зависит от скорости ветра и диаметра провода, а сама вибрация происходит на высоких частотах с маленькой амплитудой — визуально её почти не видно, но она создаёт постоянный тонкий звук, похожий на гудение гитарной струны или телефонного провода в непогоду. Это же явление знакомо всем, кто слышал, как гудят натянутые между столбами провода связи или бельевые веревки в ветреную погоду.
При более сильном и порывистом ветре возникает другое явление — галопирование, крупные низкочастотные колебания провода с амплитудой в десятки сантиметров и даже метры. Это уже не тихое гудение, а заметное раскачивание провода, которое видно глазом, и оно опасно для конструкции линии: при сильном галопировании возможно схлёстывание проводов между фазами и короткое замыкание. Против этого на линиях устанавливают специальные гасители вибрации — грузы на тросиках, похожие на гантели, которые видно на многих опорах рядом с местом крепления провода к изолятору.
От чего зависит громкость гула
Напряжение линии — главный фактор для коронного разряда: линии 6–10 кВ, что идут по улицам к домам, практически не гудят, а вот 220–750 кВ гудят вполне заметно, особенно вблизи. Второй фактор — влажность и осадки, разница между сухим и дождливым днём может быть очень значительной. Третий — состояние проводов: старые, окисленные, с повреждённой поверхностью линии гудят сильнее новых.
Скорость и характер ветра определяют механическую составляющую звука отдельно от электрической. Штиль — тихо в механическом смысле, но коронный разряд может идти своим чередом независимо от ветра. Умеренный стабильный ветер даёт тонкий свист-гудение эоловой природы, сильный порывистый — низкочастотное раскачивание, которое слышно и видно одновременно.
Расстояние до линии и её конструкция тоже важны: линии с расщеплёнными проводами и специальными антикоронными кольцами на изоляторах спроектированы так, чтобы гудеть тише при том же напряжении. Высота подвеса и рельеф местности влияют на то, насколько далеко звук распространяется и насколько он заметен рядом с жильём.
Когда гул — это норма, а когда сигнал проблемы
Ровное, стабильное гудение или потрескивание, усиливающееся в дождь и туман, — это обычная работа линии, к сожалению, физику коронного разряда никак не отменить, разве что снизить проектными решениями. Такой звук не говорит о неисправности сам по себе, и жить рядом с высоковольтной линией придётся с этим фоновым шумом, особенно в непогоду.
Другое дело — резкое усиление звука в сухую ясную погоду без видимой причины, треск с искрами, видимые вспышки, запах озона или гари рядом с изолятором или опорой. Это может говорить о повреждении изолятора, о загрязнении поверхности провода в конкретном месте, о нарушении соединения в месте зажима — то есть о неисправности, которую нужно устранять, а не просто терпеть как естественный фон.
Отдельный тревожный признак — сильное раскачивание провода, видимое глазом, особенно с образованием характерных петель или волн большой амплитуды. Это уже похоже на галопирование в сильный ветер, и если оно происходит рядом с местами пересечения линий или близко к постройкам, стоит держаться на расстоянии и, если есть возможность, сообщить в сетевую компанию — риск схлёстывания проводов и аварийного отключения в такой ситуации реален.
Что с этим делать на практике
Если гудение линии слышно от вашего дома или участка постоянно и усиливается в дождь — это нормальная физика высокого напряжения, отдельно бороться с ней бытовыми средствами не получится, разве что удалённость от линии снижает громкость звука. Если хочется точно понять природу конкретного шума на конкретной линии, разумно обратиться в местную сетевую организацию — они проводят периодические осмотры и знают состояние своих проводов и опор лучше, чем можно определить на слух.
Стоит фиксировать разницу между привычным фоновым звуком и внезапными изменениями: резкий рост громкости в сухую погоду, треск с искрами, необычное раскачивание проводов — все это повод для звонка в аварийную службу сетей, а не для самостоятельной диагностики на расстоянии. Номер такой службы обычно указан на информационных щитках рядом с опорами или на официальном сайте региональной сетевой компании.
Подходить к проводам вплотную для проверки не нужно ни в каком случае — высокое напряжение опасно вне зависимости от того, гудит линия или молчит, и визуальная оценка состояния изоляторов и проводов — работа для специалистов с соответствующим допуском, а не для случайного наблюдателя рядом с опорой.
