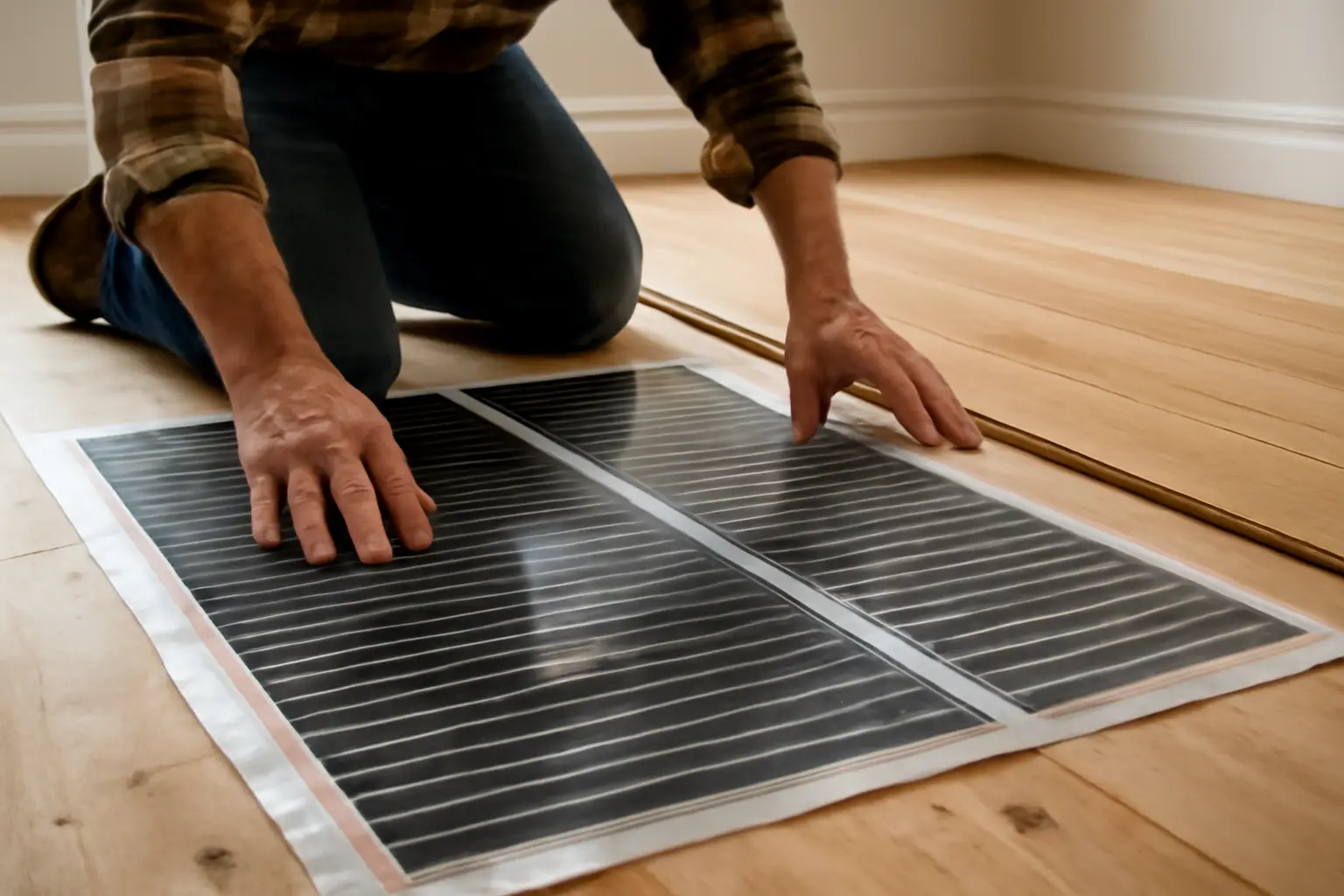

Подключение инфракрасного тёплого пола под ламинат
Инфракрасный тёплый пол под ламинат подключается через терморегулятор с выносным датчиком температуры: полосы плёнки соединяются параллельно проводами с зажимами-контактами, вся система изолируется битумной изоляцией и подключается одним кабелем к терморегулятору, установленному на стене. Мощность системы под ламинат обычно ограничивают 130–150 Вт/м², а сверху обязательно кладут гидроизоляционную плёнку перед укладкой напольного покрытия. Схема подходит для помещений без высокой влажности и без точечных нагрузок мебели без ножек с большой площадью опоры.
Что нужно перед подключением
Для монтажа инфракрасного плёночного пола под ламинат потребуются: сама плёнка нужной мощности, терморегулятор с датчиком температуры (термодатчик выносится в специальный паз или крепится под плёнку в разрез подложки), контактные зажимы (клипсы), провода сечением от 1,5 мм², битумная изоляция для контактов, скотч, гидроизоляционная плёнка или полиэтилен плотностью не менее 80 мкм. Основание пола должно быть выровнено — перепады свыше 2–3 мм на метр приводят к продавливанию плёнки и её повреждению под нагрузкой.
Расчёт мощности делают по площади помещения за вычетом зон под мебелью и техникой без ножек: под шкафами и кроватями без просвета плёнку не укладывают, иначе перегрев участка выведет его из строя раньше срока.
Порядок монтажа плёнки
- На выровненное основание укладывают теплоотражающую подложку без металлизированного слоя сверху (фольга должна смотреть вниз, к бетону, а не к плёнке) либо специальную подложку под ИК-пол.
- Полосы инфракрасной плёнки раскладывают медными полосами вниз, с шагом между полосами по инструкции производителя, обычно 5–10 мм.
- В местах разреза токопроводящих шин крепят контактные клипсы, зажимая медную полосу без повреждения плёнки.
- От клипс отводят провода к распределительной коробке или напрямую к терморегулятору — полосы соединяют параллельно, а не последовательно.
- Места контактов и срезы полос изолируют битумными накладками с обеих сторон полосы.
- Датчик температуры укладывают на тёмную полосу нагрева либо в вырез подложки под плёнкой, провод датчика выводят в гофротрубке к терморегулятору.
- Всю систему закрывают влагостойкой плёнкой, стыки склеивают скотчем, после чего укладывают подложку под ламинат и сам ламинат.
Подключение к терморегулятору
Терморегулятор монтируют на стене на высоте 80–150 см, силовой кабель заводят от отдельного автомата в щите — сечение и номинал автомата зависят от суммарной мощности пола, но для жилых комнат обычно достаточно автомата на 16 А через отдельную линию. К клеммам терморегулятора подключают провод питания, провод от плёнки (фаза и ноль с параллельно соединённых полос) и провод датчика температуры. Порядок клемм и цветовая маркировка указаны на корпусе устройства и в инструкции — путать датчик с силовыми проводами нельзя, иначе регулятор либо не включится, либо сгорит.
После подключения систему проверяют без укладки финишного покрытия: включают на 15–20 минут и контролируют равномерность нагрева полос рукой или тепловизором. Только после проверки укладывают подложку и ламинат.
Особенности под ламинат
Ламинат — плавающее покрытие, не закреплённое к основанию, поэтому инфракрасная плёнка под ним работает без стяжки, «сухим» способом. Между плёнкой и ламинатом обязательно кладут подложку — она распределяет нагрузку и защищает плёнку от продавливания замковыми соединениями досок. Подложка должна быть с низким термическим сопротивлением, специально предназначенная для тёплых полов; толстая пробковая или вспененная подложка общего назначения снижает теплоотдачу и увеличивает время выхода на температуру.
Максимальная температура нагрева ограничивается не только терморегулятором, но и самим ламинатом: большинство производителей допускают нагрев поверхности до 27–28 °C, превышение ведёт к деформации досок и рассыханию клеевых замков со временем.
Типичные ошибки при подключении
- Последовательное соединение полос вместо параллельного — при обрыве одной полосы отключается весь контур.
- Отсутствие изоляции на срезах токопроводящих шин — со временем контакт окисляется, возможен нагрев в точке соединения и прогорание плёнки.
- Укладка металлизированной подложки отражающим слоем вверх — фольга контактирует с проводами и может вызвать короткое замыкание.
- Датчик температуры установлен на светлую (не нагревающуюся) зону плёнки — регулятор получает неверные показания и отключает систему с задержкой или раньше нужного.
- Плёнка укладывается под тяжёлую мебель без вентиляционного зазора — локальный перегрев выводит участок из строя.
- Использование подложки общего назначения слишком большой толщины — теплоотдача падает, счета за электроэнергию растут без пропорционального роста комфорта.
Сравнение вариантов монтажа
| Параметр | Стандартная плёнка (220 В) | Плёнка с саморегуляцией |
|---|---|---|
| Принцип работы | нагрев всей полосы одинаково, температуру держит терморегулятор | каждый участок регулирует нагрев сам, риск локального перегрева ниже |
| Мощность на м² | 130–220 Вт | обычно 130–160 Вт |
| Подходит под мебель без ножек | нет, требуется исключить зону из контура | частично, но производители тоже не рекомендуют |
| Цена | ниже | выше на 20–40% |
| Ресурс при правильном монтаже | 15–20 лет | 15–20 лет |
Частые вопросы
Можно ли подключить инфракрасный пол напрямую в розетку без терморегулятора?
Технически некоторые комплекты продаются с готовым штекером и простым регулятором мощности, но без датчика температуры и терморегулятора система будет работать без ограничения нагрева, что для ламината опасно перегревом и деформацией покрытия. Регулятор с датчиком — обязательный элемент штатной схемы подключения.
Нужна ли гидроизоляция, если пол сухой и находится не на первом этаже?
Слой полиэтиленовой плёнки поверх ИК-пола защищает не столько от влаги снизу, сколько от случайного пролива воды сверху и служит дополнительным диэлектрическим барьером между токоведущими частями и напольным покрытием. Экономить на этом слое не рекомендуется независимо от этажа.
Что делать, если после подключения одна полоса не греется?
Сначала проверяют контакт клипсы на этой полосе мультиметром — часто причина в плохом зажиме шины. Если контакт исправен, проверяют целостность самой полосы: обрыв внутри плёнки не устраняется и требует замены повреждённого участка целиком, отдельные полосы обычно можно менять без демонтажа всего пола, если ламинат ещё не уложен окончательно.
Почему терморегулятор показывает ошибку датчика сразу после подключения?
Чаще всего провод датчика перепутан с силовыми клеммами или датчик не полностью вставлен в разъём терморегулятора. Реже причина в обрыве провода датчика при укладке подложки — в этом случае datchik проверяют омметром на сопротивление, значение должно соответствовать таблице из инструкции к конкретной модели терморегулятора.
