Прибор для балансировки системы отопления
Для балансировки системы отопления обычно используют ультразвуковой расходомер-балансировщик с накладными датчиками, который измеряет фактический расход теплоносителя через балансировочный клапан без врезки в трубу. Такой прибор берут в аренду или заказывают выезд специалиста, поскольку покупка оправдана только для монтажных организаций, обслуживающих десятки объектов.
С чего начать
- Проектная документация или расчётные расходы по каждому контуру и радиатору
- Балансировочные клапаны на каждой ветке, установленные при монтаже
- Ультразвуковой расходомер-балансировщик с комплектом накладных датчиков
- Данные о типе и диаметре труб, а также о марке установленных клапанов
- Термометр контактный или встроенный в прибор — для проверки температур подачи и обратки
Порядок балансировки
- Собирают данные по проекту: для каждого радиатора или контура выписывают расчётный расход в литрах в час. Без этих цифр прибор покажет только текущее состояние, но не даст ориентира для настройки.
- Проверяют, что система заполнена теплоносителем, воздух удалён, а насос работает в расчётном режиме. Пузыри воздуха в трубе искажают показания ультразвукового датчика и делают измерение бессмысленным.
- Вводят в прибор параметры клапана: марку, модель, диаметр и текущее положение настройки (число оборотов или позицию шкалы). Большинство балансировщиков хранят в памяти таблицы пропускной способности для основных производителей клапанов.
- Устанавливают датчики прибора на прямой участок трубы перед клапаном, соблюдая расстояние, указанное в инструкции — обычно не менее пяти диаметров трубы до и после датчика. Отклонение от этого расстояния даёт погрешность до 10–15%.
- Снимают первое измерение расхода и сравнивают с расчётным значением из проекта. Прибор сразу показывает, насколько текущий расход больше или меньше нужного.

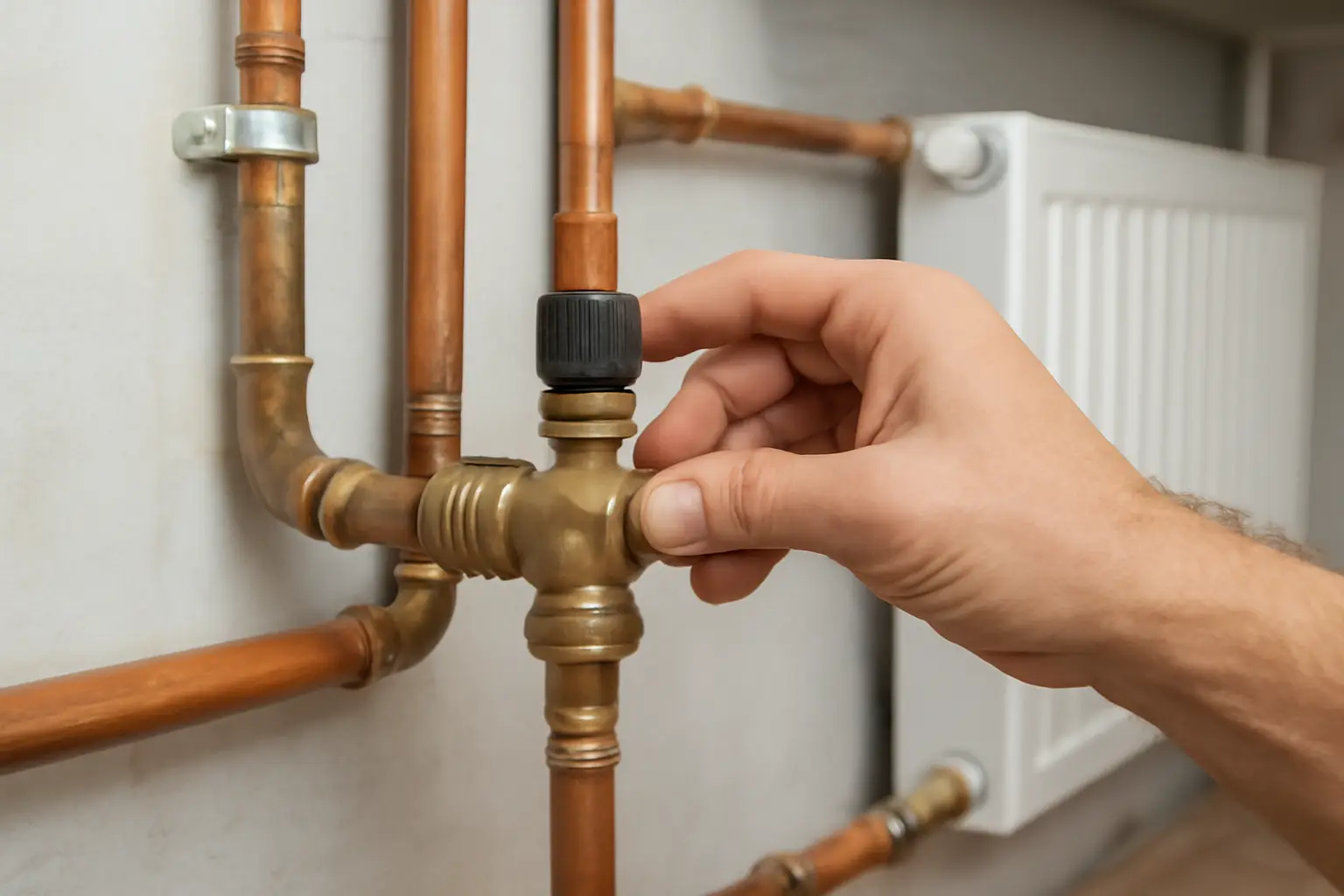

- Регулируют клапан на нужное количество оборотов, ориентируясь на подсказку прибора или на собственный расчёт по характеристике клапана, и повторяют измерение.
- Переходят к следующему контуру или радиатору, повторяя измерение и регулировку. Балансировку ведут от дальнего контура к ближнему по отношению к насосу — это снижает число повторных проходов.
- После настройки всех клапанов делают контрольный обход: замеряют расход повторно на первых отрегулированных точках, поскольку изменение настройки одного клапана слегка меняет гидравлику соседних участков.
- Фиксируют итоговые показания в протоколе балансировки с указанием даты, модели клапанов и достигнутых расходов — документ пригодится при последующем обслуживании или споре с застройщиком.
Когда план не работает и частые ошибки
Ультразвуковой метод даёт погрешность на трубах с внутренними отложениями, ржавчиной или на нестандартных фитингах — толщина накипи меняет скорость прохождения сигнала. В этом случае показания прибора расходятся с реальным расходом, и балансировку приходится делать по перепаду давления через отдельный дифманометр, подключаемый к измерительным ниппелям клапана напрямую.
Рядом по теме: Расширительный бак в отоплении: как выбрать и установить правильно.
Частая ошибка — попытка балансировать систему без циркуляционного насоса на расчётном режиме: если насос работает на пониженной скорости или ещё не выведен на рабочий режим, все измерения окажутся заниженными, и после включения насоса на полную мощность баланс нарушится.
Ещё одна ошибка — установка датчиков на участке с сваркой, отводом или запорной арматурой в зоне измерения. Турбулентность потока в этих местах даёт разброс показаний от замера к замеру, и оператор может принять случайную погрешность за реальное изменение расхода.
Иногда балансировку пытаются выполнить без предварительного расчёта, «на глаз», ориентируясь только на равномерность прогрева радиаторов руками. Прибор для балансировки системы отопления в этом случае используют формально, а итоговые расходы не совпадают с проектными, что через сезон приводит к перетопу одних помещений и недотопу других.
Если в доме нет балансировочных клапанов вообще, а только шаровые краны или вентили без измерительных ниппелей, ультразвуковой прибор всё же можно использовать — он измеряет расход независимо от типа арматуры, — но точную настройку в этом случае заменяют на частичное прикрытие вентиля с повторными замерами, что занимает больше времени.
Частые вопросы
Можно ли обойтись без прибора и настроить систему на слух и на ощупь
Для маленькой квартиры с двумя-тремя радиаторами приблизительная настройка по температуре труб иногда допустима, но для дома с десятком контуров и разной длиной труб без измерения расхода добиться равномерного прогрева практически не получается — разница в гидравлическом сопротивлении веток слишком велика.
Чем ультразвуковой балансировщик отличается от обычного дифманометра
Ультразвуковой прибор измеряет расход напрямую через стенку трубы без подключения к клапану, что удобно на трубах без измерительных ниппелей. Дифманометр подключается к двум точкам клапана и вычисляет расход по перепаду давления и известной характеристике клапана — этот метод точнее на чистых трубах, но требует клапана с ниппелями.
Нужно ли балансировать систему повторно после ремонта или замены радиатора
Да, замена радиатора, перекладка участка трубы или установка нового смесительного узла меняет гидравлику всей системы, и соседние контуры получают иной расход. После любого вмешательства в разводку контрольный замер желателен хотя бы на ближних к изменённому участку ветках.
Сколько времени занимает балансировка среднего дома
Для дома с 10–15 контурами обход с измерениями, регулировкой и контрольным повтором занимает от четырёх до восьми часов, включая заполнение протокола. Точное время зависит от доступности клапанов, состояния труб и от того, требуется ли предварительный расчёт расходов или он уже есть в проекте.
