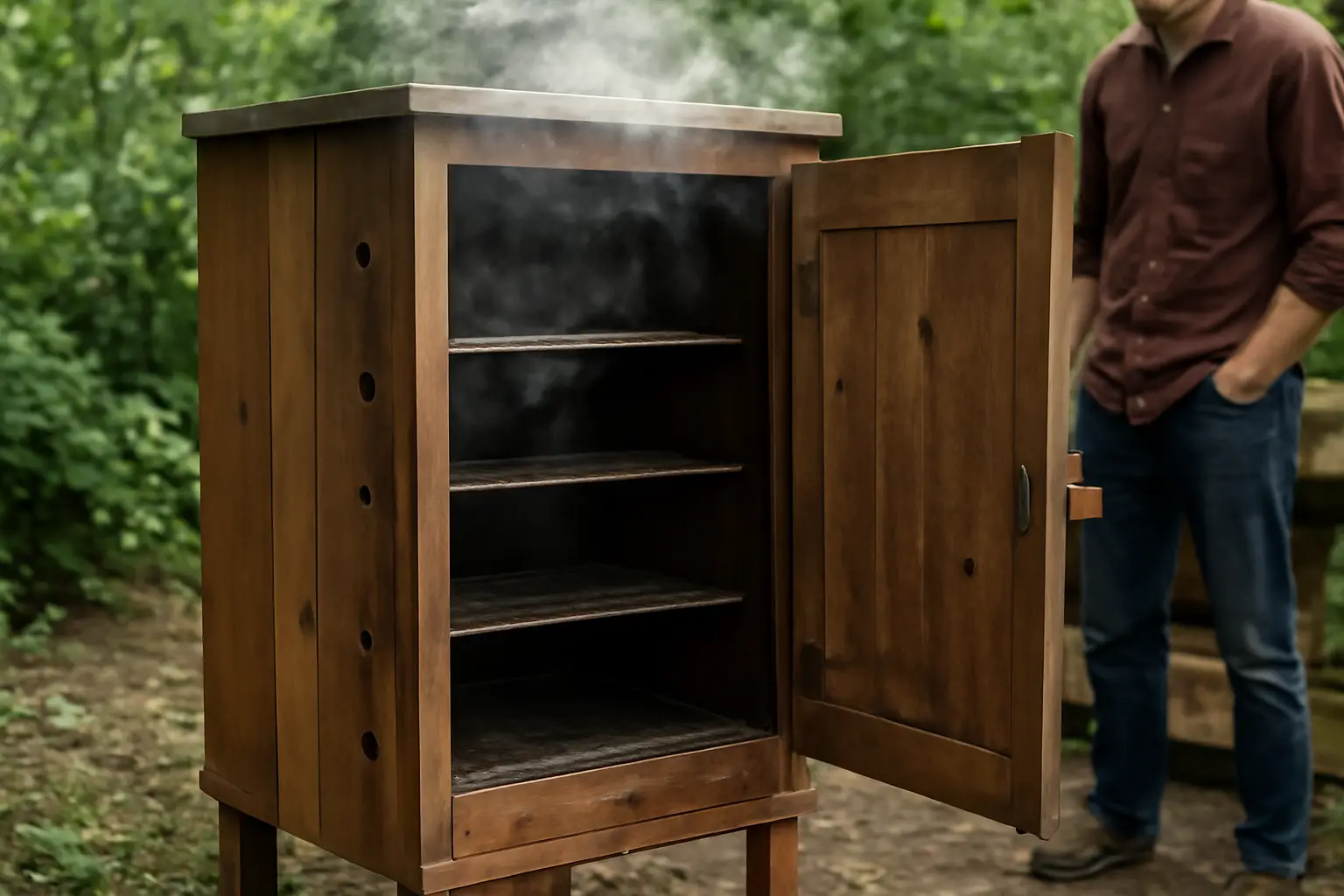

Шкаф для холодного копчения своими руками
Шкаф для холодного копчения — это герметичная камера с подвесами для продуктов, куда по трубе или гофре подается остывший дым от отдельно стоящего дымогенератора. Конструкция проще, чем у печи для горячего копчения: не нужен собственный источник тепла внутри, зато требуется плотный корпус и правильно расположенное отверстие для дыма.
Коротко:
Ещё по теме: Термокамера для копчения своими руками.
- Корпус — емкость для подвешивания продуктов, отдельно от источника дыма
- Стенки часто делают двойными — это отмечается как обязательная особенность конструкции
- Типовой размер — короб около 40×60×90 см внутри, 50×70×100 см снаружи
- Отверстие для подачи дыма располагают сбоку или сзади, на высоте примерно 10 см от дна
Принцип работы шкафа холодного копчения
Первый узел любой конструкции для холодного копчения — это емкость, куда подвешивают продукты. Дым в нее не образуется, а поступает готовым, уже остывшим, от дымогенератора, который стоит в стороне и соединен со шкафом трубой или гофрированным шлангом. Разделение источника дыма и камеры для продукции — ключевое отличие от горячего копчения, где очаг находится прямо под коробом.
Из-за такой схемы шкаф не нагревается сам по себе, а служит именно камерой обработки. Это снижает требования к жаростойкости материалов, но повышает требования к герметичности: холодный дым не создает тяги, как горячий, и легче просачивается сквозь неплотные швы.
Материалы и двойные стенки
Для холодного копчения двойные стенки корпуса отмечаются как обязательная особенность конструкции. Воздушный зазор между двумя оболочками работает как теплоизолятор и снижает влияние перепадов температуры воздуха на процесс внутри камеры, что особенно заметно при копчении в холодное время года на открытой площадке.
Материал для внутреннего и наружного короба может отличаться: часто внешний слой делают из дерева или влагостойкой плиты, внутренний — из нержавеющей стали или оцинкованного металла. Для чисто металлической конструкции используют листы нержавеющей стали, из которых собирают дно, потолок, боковины, заднюю стенку и дверцу отдельными заготовками нужного размера.
Размеры корпуса: варианты
Один из распространенных вариантов — двухслойная конструкция с наружным коробом 50×70×100 см и внутренним 40×60×90 см. Разница в размерах между слоями формирует воздушный зазор по всему периметру, который работает как теплоизоляция.
Другой пример — цельнометаллический корпус из нержавейки, где заготовки нарезают по конкретным размерам: листы 500×500 мм идут на дно и потолок, 1200×500 мм — на боковины, 500×1200 мм — на заднюю стенку и дверцу. Такой подход дает более компактную и высокую камеру, удобную для подвешивания длинных продуктов — рыбы целиком или колбасных батонов.
Итоговые размеры зависят от того, сколько продукции планируется коптить за один раз, и от места установки: шкаф во дворе может быть крупнее, чем конструкция для балкона или тесного сарая.
Подача дыма и подключение дымогенератора
Дым подается через отдельное отверстие, которое обычно делают сбоку или сзади корпуса, на высоте около 10 см от дна. Такое расположение дает равномерное распределение дыма по всему объему камеры снизу вверх, а не сквозной проход через верх с минимальным контактом с продуктами.
К отверстию подключают дымоход или гофрированный шланг, идущий от дымогенератора. Длина и диаметр соединительного элемента влияют на температуру дыма к моменту попадания в камеру: чем длиннее путь, тем сильнее дым остывает, что важно именно для холодного копчения, где превышение температуры выше определенного порога превращает процесс в горячее копчение.
Герметизация корпуса
Частая ошибка при самостоятельной сборке — расчет на то, что для холодного копчения подойдет практически любой ящик без специальной подготовки стыков. На практике корпус нужно делать плотным, а все соединения — уплотнять, иначе дым выходит наружу через щели, и продукт получает недостаточную обработку при избыточном расходе щепы.
Уплотняют дверцу, места стыков стенок и дна, а также ввод дымохода. Материалы для уплотнения подбирают с учетом того, что через них периодически проходит дым: подходят термостойкие прокладки, силиконовый шнур, войлок — конкретный выбор лучше сверять с инструкцией к готовым комплектующим, если они используются, или уточнять у мастера при сварке металлического корпуса.
Внутреннее оснащение шкафа
Внутри камеры устанавливают перекладины или крючки для подвешивания продукции, иногда — решетки на нескольких уровнях по высоте. Расположение подвесов рассчитывают так, чтобы продукты не соприкасались друг с другом и с дымом от каждого куска обдувало со всех сторон равномерно.
В нижней части камеры часто предусматривают поддон для сбора капель жира и сока, чтобы они не оставались на стенках и дне. Дверцу делают плотно прилегающей, с петлями и запором, который прижимает створку к корпусу для дополнительной герметичности.
Практический вывод
Шкаф для холодного копчения своими руками собирается из двух вложенных коробов или из отдельных металлических листов — выбор зависит от доступных материалов и навыков сварки или столярной работы. Ключевые параметры, которые нельзя упускать при проектировании: двойные стенки для стабильной температуры внутри, отверстие подачи дыма на высоте около 10 см от дна и плотная герметизация всех стыков и дверцы.
Готовые размеры — 50×70×100 см снаружи и 40×60×90 см внутри, либо набор металлических листов конкретных размеров — можно взять как отправную точку и скорректировать под объем продукции и место установки. При сборке цельнометаллического варианта из нержавейки со сварными швами разумно уточнить технологию сварки и подбор уплотнителей в профильной инструкции или у специалиста по металлоконструкциям, чтобы избежать протечек дыма на готовой конструкции.
