Сколько воды в секции алюминиевого радиатора 500/80
В одной секции алюминиевого радиатора с межосевым расстоянием 500 мм и глубиной 80 мм обычно помещается от 0,3 до 0,45 литра воды. Точное значение зависит от конкретной модели и производителя, поэтому это не фиксированное число, а диапазон, характерный для данного типоразмера.
- Стандартный объём секции алюминиевого радиатора 500/80 — 0,3–0,45 литра, у большинства моделей ближе к 0,35–0,4 л
- Точную цифру дает только паспорт изделия или маркировка на упаковке, у разных заводов она различается
- Глубина 80 мм — компактная секция, воды в ней меньше, чем в более широких вариантах 500/100 или 500/110
- Для расчёта объёма всей батареи умножьте значение на количество секций плюс небольшой запас на коллекторы
Что означает маркировка 500/80
Цифра 500 — это межосевое расстояние, то есть расстояние между центрами нижнего и верхнего коллекторов радиатора. Именно оно определяет высоту прибора и совместимость с существующей разводкой отопления. Цифра 80 — глубина секции в миллиметрах, то есть насколько радиатор выступает от стены.
Глубина напрямую влияет на объём внутренней полости. Секция глубиной 80 мм физически меньше, чем секция 100 или 110 мм при той же высоте, поэтому и воды в ней помещается меньше. Маркировка 500/80 говорит только о геометрии корпуса снаружи, а не о толщине стенок или форме внутренних каналов — а именно они определяют реальный внутренний объём.
Читайте по теме: Сколько воды в одной секции чугунного радиатора.
Почему точное число знает только производитель
Алюминиевые радиаторы делают литьём под давлением, и форма внутренней полости у каждого завода своя. Один производитель проектирует секцию с толстыми ребрами жёсткости и узкими водяными каналами ради прочности, другой — с более тонкими стенками и увеличенным внутренним объёмом для лучшей теплоотдачи. Внешне обе секции могут выглядеть почти одинаково и подходить под маркировку 500/80, а по объёму воды отличаться на 20–30%.
Поэтому если вам нужна точная цифра для расчёта системы отопления, гидравлического удара при заполнении или подбора расширительного бака, ориентироваться на общий диапазон 0,3–0,45 литра можно только для приблизительной оценки. Для точного значения смотрите паспорт конкретной модели, техническую документацию производителя или маркировку на упаковке — там объём секции указывается в литрах.
Диапазон значений у разных моделей
У большинства алюминиевых радиаторов типоразмера 500/80 объём одной секции укладывается в интервал 0,3–0,45 литра. Более лёгкие и бюджетные модели, рассчитанные на невысокое рабочее давление, часто имеют объём около 0,3–0,35 литра — за счёт более тонких внутренних каналов. Модели с усиленной конструкцией, рассчитанные на давление 16–20 атм, иногда имеют секции с объёмом ближе к 0,4–0,45 литра, потому что толщина стенок и форма канала у них другие.
Разница в пределах одного диапазона кажется небольшой, но при батарее из 10–12 секций она превращается в разницу до литра-полутора во всей системе. Для домашнего расчёта это не критично, а для точного гидравлического баланса многоквартирного дома или большого коттеджа — уже имеет значение.
Как посчитать объём всего радиатора
Если известен объём одной секции, посчитать весь радиатор просто: умножьте это значение на количество секций. Например, при объёме секции 0,38 литра и радиаторе из 8 секций получится примерно 3 литра воды в самом приборе, без учёта подводящих труб.
Стоит учитывать, что реальный объём радиатора чуть больше суммы объёмов отдельных секций, потому что есть ещё коллекторные ниппели и переходные участки между секциями — обычно это добавляет 5–10% к расчётной цифре. Для большинства практических задач, например при подборе антифриза для системы с алюминиевыми радиаторами или расчёте объёма теплоносителя в контуре, такой приблизительный расчёт вполне достаточен.
Как измерить объём самостоятельно, если данных нет
Бывает, что радиатор старый, документов на него не осталось, а маркировка на корпусе стёрлась или её вообще не было. В этом случае объём одной секции можно определить самостоятельно, но придётся демонтировать радиатор.

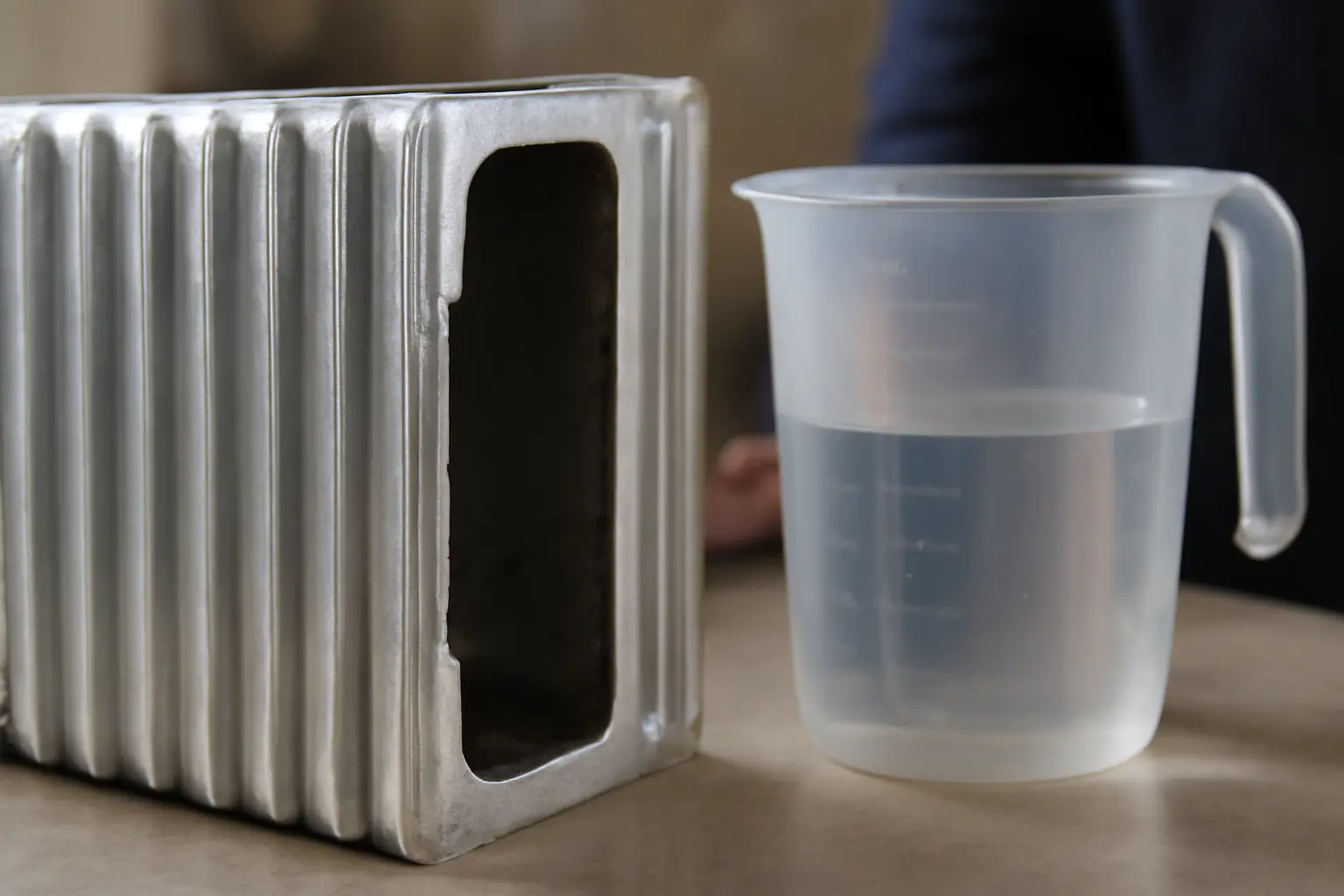

Самый точный способ — взвесить секцию пустую и заполненную водой на бытовых весах, разница в граммах равна объёму воды в миллилитрах. Второй способ — заполнить одну секцию водой через мерную ёмкость до полного заполнения и зафиксировать, сколько воды ушло. Оба способа требуют аккуратности: нужно полностью слить воздух из секции, иначе воздушная пробка искажает результат в сторону уменьшения объёма.
Зачем вообще нужно знать объём воды в секции
Чаще всего вопрос об объёме воды в секции возникает при расчёте общего объёма теплоносителя в системе отопления — это нужно для подбора расширительного бака, объёма антифриза при заливке незамерзающей жидкости или расчёта мощности циркуляционного насоса. Также объём влияет на тепловую инерцию радиатора: чем больше воды в секции, тем медленнее батарея остывает после отключения котла и тем плавнее держит температуру.
Для монтажников это второстепенный параметр, а для тех, кто проектирует систему отопления с нуля или переходит на биэтиленгликолевый теплоноситель, точный объём становится существенным числом в расчётах.
От чего меняется ответ
Главный фактор — конкретная модель и производитель, потому что внутренняя геометрия секции у разных заводов отличается даже при одинаковой внешней маркировке 500/80. Второй фактор — год выпуска и партия: производители периодически меняют форму литейной формы, оптимизируя теплоотдачу или прочность, и объём секции у одной и той же линейки может слегка меняться от партии к партии.
Третий фактор — материал изготовления секции внутри линейки: некоторые заводы выпускают одну модель с разной толщиной стенок под разное рабочее давление, и это тоже сказывается на внутреннем объёме. Наконец, глубина 80 мм — не единственный вариант для межосевого расстояния 500 мм, есть модификации 500/100, 500/110, и путать их при расчётах легко, если ориентироваться только на высоту радиатора, а не смотреть полную маркировку.
Практический вывод
Для быстрой оценки при расчёте системы отопления можно смело закладывать 0,35–0,4 литра на одну секцию алюминиевого радиатора типоразмера 500/80 — это середина реального диапазона у большинства моделей. Если расчёт критичен, например для точного подбора расширительного бака или объёма антифриза, найдите паспорт конкретной модели на сайте производителя или на упаковке радиатора — там объём секции указан точно, в литрах. Когда документов нет и радиатор старый, проще один раз демонтировать секцию и измерить объём взвешиванием, чем ориентироваться на усреднённые цифры, которые могут отличаться от реальных на треть.
