Инфракрасный пол под линолеум: как уложить и подключить без ошибок
Инфракрасный тёплый пол под линолеум укладывают на ровное жёсткое основание через слой теплоотражающей подложки без вспененного утеплителя, соединяют плёнку параллельно проводами через контактные клипсы, выводят датчик температуры под нагревательный элемент, а сверху кладут защитную плёнку и сам линолеум с подложкой не толще 3 мм. Порядок именно такой, и нарушение любого пункта либо сокращает срок службы пола, либо делает его неэффективным.
Коротко:
- Основание должно быть ровным — перепады больше 3 мм на метр приведут к разрывам плёнки и вздутиям линолеума.
- Под инфракрасную плёнку кладут только жёсткую отражающую подложку без фольги, направленной вверх, — фольга экранирует тепло.
- Терморегулятор с датчиком пола обязателен: без него плёнка перегревается локально и линолеум желтеет пятнами.
- Линолеум выбирают с маркировкой «для тёплого пола» и толщиной подложки до 3 мм, иначе тепло не проходит наверх.
Подготовка основания — где уходит время
Большая часть работы по укладке инфракрасного пола под линолеум — не сама плёнка, а подготовка стяжки. Она должна быть сухой, без трещин и перепадов высоты. Если пол неровный, плёнку кладут на выступы, и при ходьбе она продавливается, контакты в клипсах разбалтываются, а иногда сама плёнка рвётся в местах перегиба.
Стяжку проверяют правилом или длинным уровнем, шпаклюют локальные впадины и сбивают бугры. На старый деревянный пол при необходимости кладут листы OSB или влагостойкой фанеры толщиной от 8 мм, стыки шлифуют, чтобы не было ступенек — линолеум тонкий и повторяет любой рельеф под собой, а под нагрузкой это ещё и место будущего разрыва нагревательной плёнки.
Отдельный момент — влажность. Инфракрасную плёнку нельзя укладывать на сырую стяжку: испарения со временем вызывают коррозию контактов в местах подключения. Стяжка после заливки должна выстояться минимум три-четыре недели, точный срок зависит от толщины слоя и указан в инструкции к смеси.
Подложка: что подходит, а что нет
Под инфракрасный пол используют жёсткую теплоотражающую подложку толщиной 3–5 мм без фольгированного слоя, обращённого вверх к плёнке, либо специальную подложку под ИК-системы без металлизации сверху — производители плёнки обычно прямо указывают, какая подложка совместима с их моделью.
Частая ошибка — положить обычную фольгированную подложку блестящей стороной вверх, как для водяного или кабельного пола. Металлизированный слой в этом случае экранирует инфракрасное излучение, и часть тепла просто не доходит до линолеума, а плёнка при этом греется сильнее, чем должна, — расход электроэнергии растёт, а эффект от обогрева падает.
Мягкий вспененный полиэтилен без жёсткой основы для инфракрасного пола под линолеум не подходит — он проминается под ногами, плёнка на нём со временем деформируется в местах ходьбы, а линолеум продавливается точечно.
Укладка плёнки: направление и раскрой

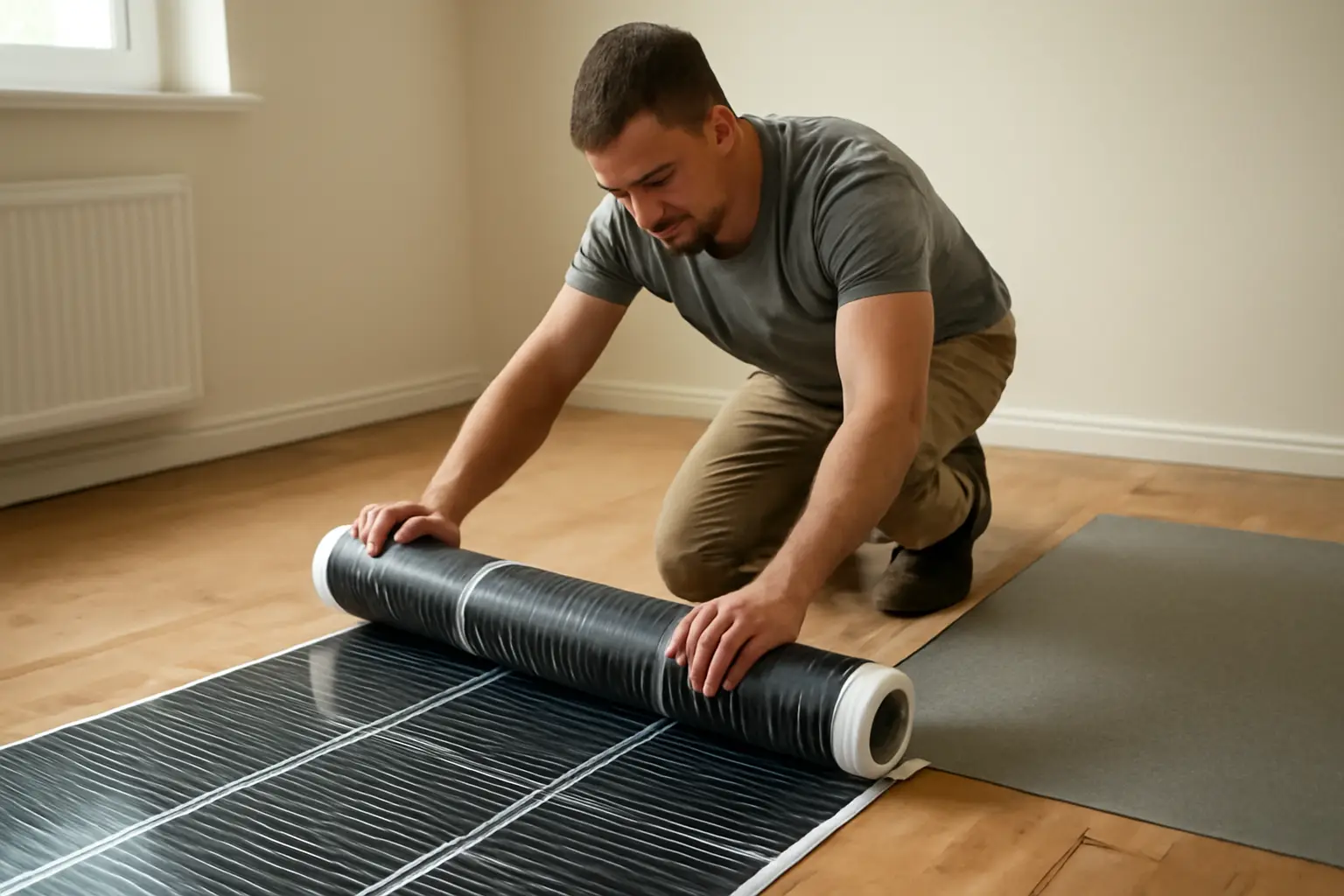

Полосы инфракрасной плёнки укладывают параллельно друг другу, обычно вдоль длинной стороны комнаты, с отступом 10–15 см от стен и мебели, которая будет стоять на полу постоянно — шкафы, диваны на глухих ножках. Резать плёнку можно только по обозначенным производителем линиям между секциями, шаг обычно 25 или 50 см в зависимости от модели.
Полосы не должны перекрываться и не должны лежать впритык друг к другу без зазора — между соседними полосами оставляют 3–5 мм, иначе при нагреве плёнка может слегка деформироваться и налезать одна на другую. Провода подключения у разных полос заводят к одной стороне комнаты, где будет стоять терморегулятор, чтобы не тянуть силовой кабель через всю площадь пола.
Крепление к подложке — двусторонний скотч в углах каждой секции, без сплошного проклеивания. Сплошной клеевой слой мешает естественному расширению плёнки при нагреве, и на стыках появляются волны, которые потом проступают через линолеум.
Подключение контактов и датчика температуры
Электрическое соединение полос делают битумными клипсами — металлический контакт зажимает медную шину плёнки, сверху клипсу изолируют битумной лентой из комплекта, а изоляционную полоску подкладывают под клипсу с обратной стороны, где нет токоведущей шины, чтобы не было замыкания на подложку.
Датчик температуры пола укладывают строго под нагревательным элементом, в углублении, вырезанном в подложке, — датчик не должен лежать поверх плёнки или рядом с ней, иначе терморегулятор получает неверные показания и либо перегревает пол, либо часто отключает его без нужды. Провод от датчика до терморегулятора прокладывают в гофрированной трубке, которую тоже утапливают в подложку, чтобы не образовать бугор под линолеумом.
Все соединения проверяют мультиметром на отсутствие короткого замыкания до укладки защитной плёнки и финишного покрытия — переделывать что-то после того, как линолеум приклеен, значительно дороже и трудоёмче, чем на этом этапе.
Финишная защитная плёнка и укладка линолеума
Сверху на смонтированную и проверенную систему кладут защитную полиэтиленовую плёнку — она идёт в комплекте у большинства производителей или продаётся отдельно. Эта плёнка защищает нагревательный элемент от механических повреждений при укладке линолеума и от возможной влаги при последующей влажной уборке.
Линолеум выбирают с маркировкой, разрешающей использование с системами тёплого пола, и с подложкой не толще 2–3 мм — плотная войлочная или толстая вспененная подложка держит тепло внутри и заметно снижает эффективность обогрева, а иногда и превышает допустимую по инструкции тепловую нагрузку на материал.
Клеить линолеум к основанию через слой с электрикой внутри не рекомендуется — предпочтительна свободная укладка с фиксацией по периметру плинтусом или порогами, чтобы при необходимости ремонта можно было поднять покрытие без повреждения нагревательных элементов.
От чего меняется порядок работ
Стержневой инфракрасный пол — конструктивно другая система, хотя иногда его тоже называют инфракрасным. Стержни соединены параллельно в мате, укладываются обычно в тонкую стяжку или клеевой слой, а не сухим способом на подложку, поэтому монтаж под линолеум у него ближе к укладке кабельного пола, чем к плёночному. Инструкцию по укладке стержневой системы уточняют отдельно у производителя конкретной модели.
На порядок работ влияет и мощность плёнки — модели с удельной мощностью выше 150–160 Вт/м² не рекомендуют использовать под линолеумом вовсе, для многих марок покрытия это превышает допустимую тепловую нагрузку и приводит к деформации и запаху даже при исправной работе терморегулятора. Точные ограничения по мощности и температуре для конкретной марки линолеума лучше сверять с документацией изделия или у продавца.
Практический вывод
Инфракрасный тёплый пол под линолеум укладывают в такой последовательности: ровное сухое основание, жёсткая отражающая подложка без фольги сверху, параллельные полосы плёнки с зазорами и отступом от стен, битумные клипсы на контактах, датчик температуры под плёнкой в отдельном углублении, проверка мультиметром, защитная плёнка и только потом линолеум с тонкой подложкой и допуском на тёплый пол. Больше всего времени и внимания требует именно подготовка основания и проверка соединений до укладки покрытия — на этом этапе проще всего заметить и исправить ошибку, чем потом разбирать готовый пол.
