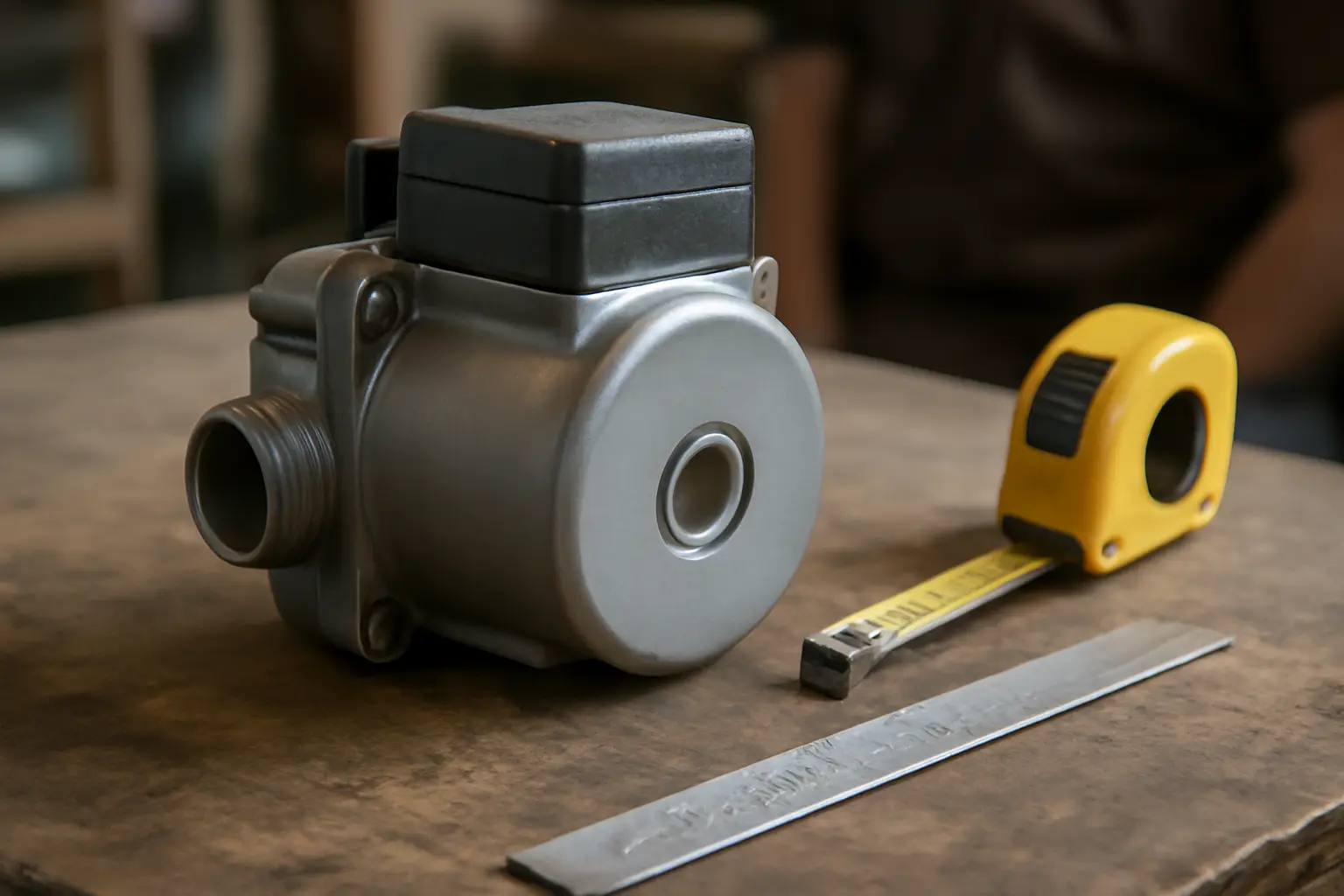

Циркуляционный насос: размеры и монтажная длина
Циркуляционный насос размеры имеет строго стандартизированные, и главный из них — монтажная длина (расстояние между осями резьбовых патрубков). Она определяет, встанет ли новый насос на место старого без переделки трубной обвязки. Второй параметр — диаметр резьбы присоединения, третий — общие габариты корпуса и высота головки с электроникой, важные для тесных котельных и ниш.
Монтажная длина: почему это главный размер
Монтажная длина — расстояние между центрами входного и выходного патрубков насоса. Для бытовых насосов она стандартизирована: 130 мм, 150 мм или 180 мм. Это значит, что насос от одного производителя можно заменить на аналог другого бренда с той же монтажной длиной без переваривания или перерезки трубы — достаточно открутить старые гайки и накрутить новый насос на существующие переходники (американки).
Если монтажная длина не совпадает, придётся либо докупать удлинительные вставки, либо переносить точки врезки. Второй вариант требует сварки или резьбового соединения и увеличивает время монтажа в разы.
Диаметр резьбы присоединения
Резьба на патрубках насоса чаще всего наружная или внутренняя дюймовая: G1", G1¼", G1½", реже G2". Для частного дома с котлом до 30–35 кВт обычно ставят насос с резьбой 1 дюйм, для систем помощнее — 1¼ дюйма. Резьба и монтажная длина — независимые параметры: два насоса с одинаковой резьбой могут иметь разную монтажную длину, и наоборот.
По теме: Циркуляционный насос создаёт напор 0,3–15 метров, а не давление в системе и Греется циркуляционный насос отопления: 6 причин и что делать.
При покупке смотрят не на насос сам по себе, а на пару «насос плюс американки» — переходные гайки-накидки. Они продаются отдельно и подбираются под диаметр трубы системы, а не под насос напрямую.
Габариты корпуса и головки
Корпус насоса с двигателем и электронной головкой занимает по высоте от 130 до 200 мм в зависимости от мощности и наличия дисплея управления. В стеснённых местах — навесных котлах, шкафах, коробах — это критично: перед покупкой замеряют свободное пространство рулеткой с запасом 3–5 см на обслуживание и снятие крышки клеммной коробки.
Ширина корпуса вдоль оси трубы у большинства моделей 130–160 мм, но у насосов с автоматической регулировкой давления (частотным преобразователем) головка шире — до 180–200 мм. Это стоит учитывать, если насос ставится между двумя близко расположенными фитингами.
Как определить размер при замене старого насоса
Проще всего снять паспортную табличку со старого насоса — там указана монтажная длина и резьба присоединения. Если таблички нет или она стёрлась, измеряют расстояние между центрами накидных гаек рулеткой или штангенциркулем и резьбу калибром либо прикладыванием обычной гайки известного диаметра.
Ошибка, которую допускают часто: меряют не расстояние между осями патрубков, а полную длину корпуса насоса с гайками. Из-за этого при заказе берут модель на 20–30 мм короче или длиннее нужной и вынуждены докупать переходники уже после монтажа.
Типоразмеры циркуляционных насосов: сводная таблица
| Монтажная длина | Резьба | Типичная область применения | Высота головки |
|---|---|---|---|
| 130 мм | G1" | Квартиры, дома до 150 м² | 130–150 мм |
| 150 мм | G1" – G1¼" | Дома 150–250 м², навесные котлы | 150–170 мм |
| 180 мм | G1¼" – G1½" | Крупные системы, напольные котлы | 170–200 мм |
| 220 мм и более | G1½" – G2" | Промышленные и многоконтурные системы | от 200 мм |
Частые ошибки при подборе размера
Кроме путаницы с монтажной длиной, встречаются и другие промахи. Первый — игнорирование направления потока: у насоса на корпусе стрелка, и если её проигнорировать при установке в узкое пространство, разворот насоса на 180° может не влезть по габаритам. Второй — покупка насоса с более высокой головкой без проверки зазора до стенки шкафа или соседней трубы. Третий — расчёт монтажной длины «на глаз» по фото в интернет-магазине без проверки в паспорте конкретной модели, потому что одна и та же серия насосов часто выпускается в нескольких длинах.
Частые вопросы
Можно ли поставить насос с другой монтажной длиной, чем был раньше?
Можно, но потребуется докупить удлинительную вставку (муфту-переходник) нужной длины или перенести точки врезки. Проще заранее выбрать модель с той же монтажной длиной — это избавляет от лишних работ с трубами.
Что делать, если резьба насоса не совпадает с трубой отопления?
Резьбу насоса не меняют — переходят через накидные гайки (американки) нужного диаметра, которые подбирают отдельно под трубу. Комплект американок часто продаётся вместе с насосом или докупается по резьбе патрубков.
Как узнать размеры насоса, если паспорт потерян?
Измеряют расстояние между осями резьбовых патрубков рулеткой или штангенциркулем — это и есть монтажная длина. Резьбу проверяют пробной накруткой гайки известного диаметра или обращаются в сервисный центр производителя с фото шильдика на корпусе, если он сохранился.
Влияет ли размер насоса на его мощность и напор?
Прямой связи нет: монтажная длина и резьба — это габаритные параметры для установки, а не показатели производительности. Мощность и напор указаны отдельно в характеристиках модели и зависят от класса насоса, а не от его физических размеров.
