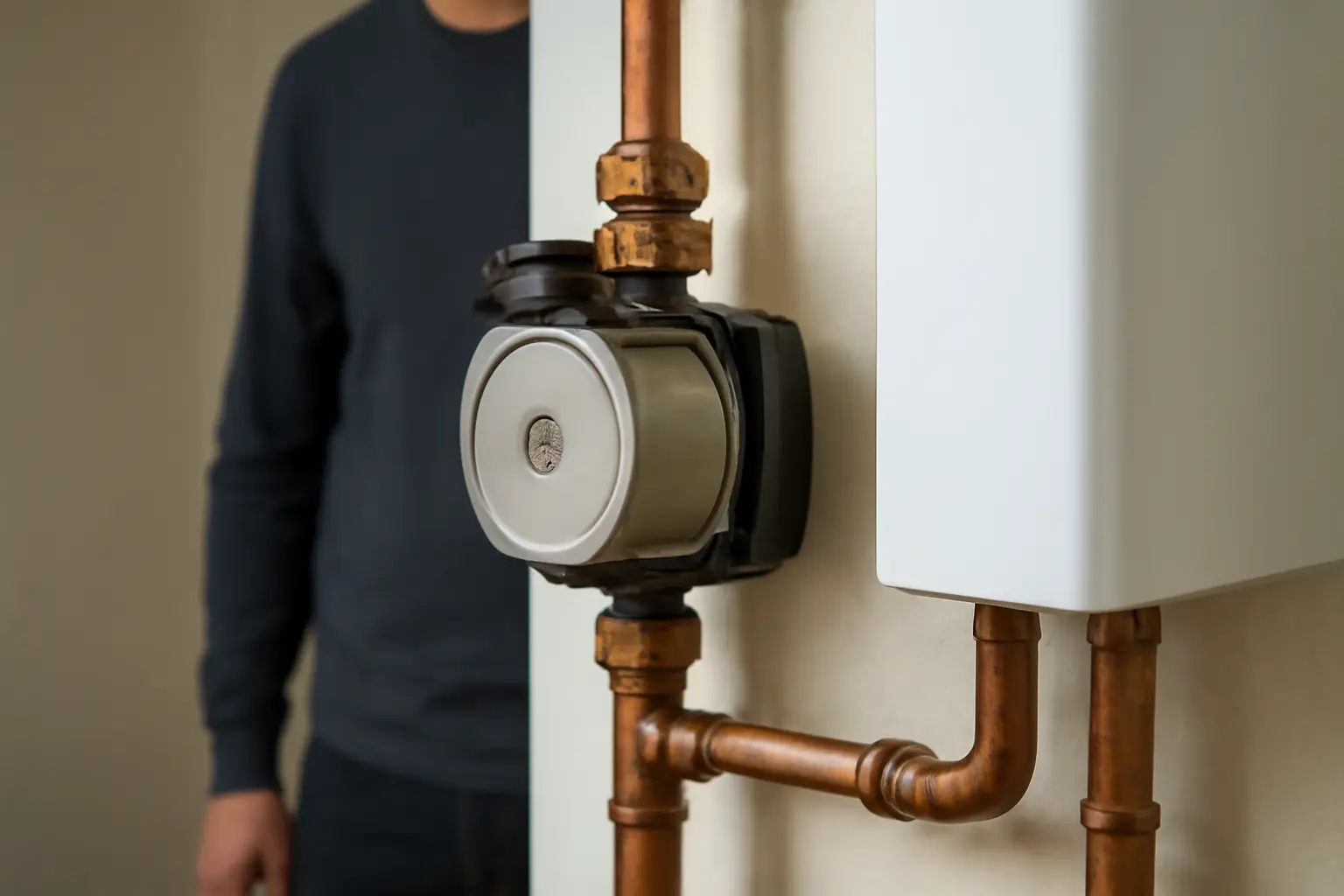

Дополнительный циркуляционный насос к настенному котлу отопления
Встроенный насос настенного котла рассчитан на компактную систему — одну-две группы радиаторов в квартире или небольшом доме. Если контуров несколько, есть тёплые полы, длинные ветки труб или большая протяжённость системы, насос котла не создаёт нужного напора, и дополнительный циркуляционный насос в системе отопления к настенному котлу становится не роскошью, а необходимостью. Ставят его либо на отдельный контур через гидроразделитель, либо параллельно основному насосу с разделением задач.
Когда встроенного насоса не хватает
Первый признак — холодные дальние радиаторы или петли тёплого пола при исправном котле и открытых кранах. Второй — постоянные срабатывания реле давления или ошибки по потоку теплоносителя на дисплее котла. Третий — система с несколькими контурами разной этажности или разного гидравлического сопротивления, где один насос физически не может обслужить все ветки одинаково.
Расчёт напора делают по формуле сопротивления самого длинного контура плюс запас 15–20%. Если получается больше 2,5–3 метров водяного столба, встроенный насос котла (обычно рассчитанный на 1,5–2 м) уже не справляется.
Схемы подключения второго насоса
Самая частая схема — гидравлическая стрелка или гидроразделитель. Котёл со своим насосом гоняет теплоноситель по малому кругу, а дополнительный насос обслуживает контур потребителей: радиаторы или тёплый пол. Это разделяет гидравлику, и насосы не мешают друг другу.
Вторая схема — насос ставят прямо на подающую или обратную линию контура, который нуждается в усилении (например, только на тёплый пол), а остальная система работает от насоса котла. Такой вариант проще и дешевле, но требует балансировочных клапанов, чтобы контуры не перетягивали поток друг у друга.
Вопросы и ответы
Можно ли просто добавить насос в трубу без гидроразделителя?
Технически можно, но тогда два насоса работают на одну гидравлическую сеть и конкурируют за поток. Один может "передавить" другой, из-за чего расход через котёл упадёт ниже минимального, и сработает защита по перепаду температур. Без разделения контуров ставят второй насос только через обратный клапан и с чёткой балансировкой, а лучше — через гидрострелку.
Какой мощности насос выбрать для тёплого пола отдельно от радиаторов
Для тёплого пола обычно достаточно насоса с напором 3–4 метра и расходом, рассчитанным по площади контуров (примерно 0,5–1 м³/ч на каждые 100 м² при разнице температур 10°C). Точный подбор делают по гидравлическому расчёту коллектора тёплого пола, это указано в паспорте распределительного узла.
Нужен ли отдельный источник питания для дополнительного насоса
Насос можно подключить к тому же контуру управления, что и котёл, через реле или контакт насосной группы, если в котле есть такой выход. Если выхода нет, ставят отдельное реле температуры или термостат, который включает насос при работе котла. Прямое подключение в постоянную сеть 220В без привязки к работе котла — частая ошибка, которая приводит к перегреву контура при остановленном котле.
Как понять, что насосы конфликтуют друг с другом
Основные признаки — скачки давления по манометру, шум и гул в трубах, неравномерный нагрев контуров, частые блокировки котла по ошибке потока. Если после установки второго насоса стало хуже, а не лучше — почти всегда это отсутствие гидроразделения или неправильное направление потока одного из насосов.
Влияет ли материал труб на выбор насоса
Само по себе нет, но гидравлическое сопротивление металлопластика и стали отличается от полипропилена при одинаковом диаметре, и это меняет расчётный напор. Для длинных контуров из стали с узкими проходными сечениями арматуры запас по напору берут больше — до 25–30%.
Что делать, если после установки насоса появился шум в трубах
Чаще всего шумит воздух, который не вышел при заполнении системы — нужно спустить воздух через краны Маевского на всех верхних точках. Реже причина в завоздушенном самом насосе или в его работе на слишком высокой скорости для диаметра труб — тогда снижают скорость через переключатель на корпусе насоса.
Можно ли использовать циркуляционный насос от другого производителя, не того что котёл
Да, насос не обязан быть той же марки, что котёл — совместимость определяется резьбовым присоединением (обычно 1" или 1¼") и электрическими параметрами. Важнее подобрать насос по расчётным характеристикам напора и расхода, а не по бренду. При установке проверяют направление потока — на корпусе насоса есть стрелка, и монтаж против неё останавливает циркуляцию полностью.
