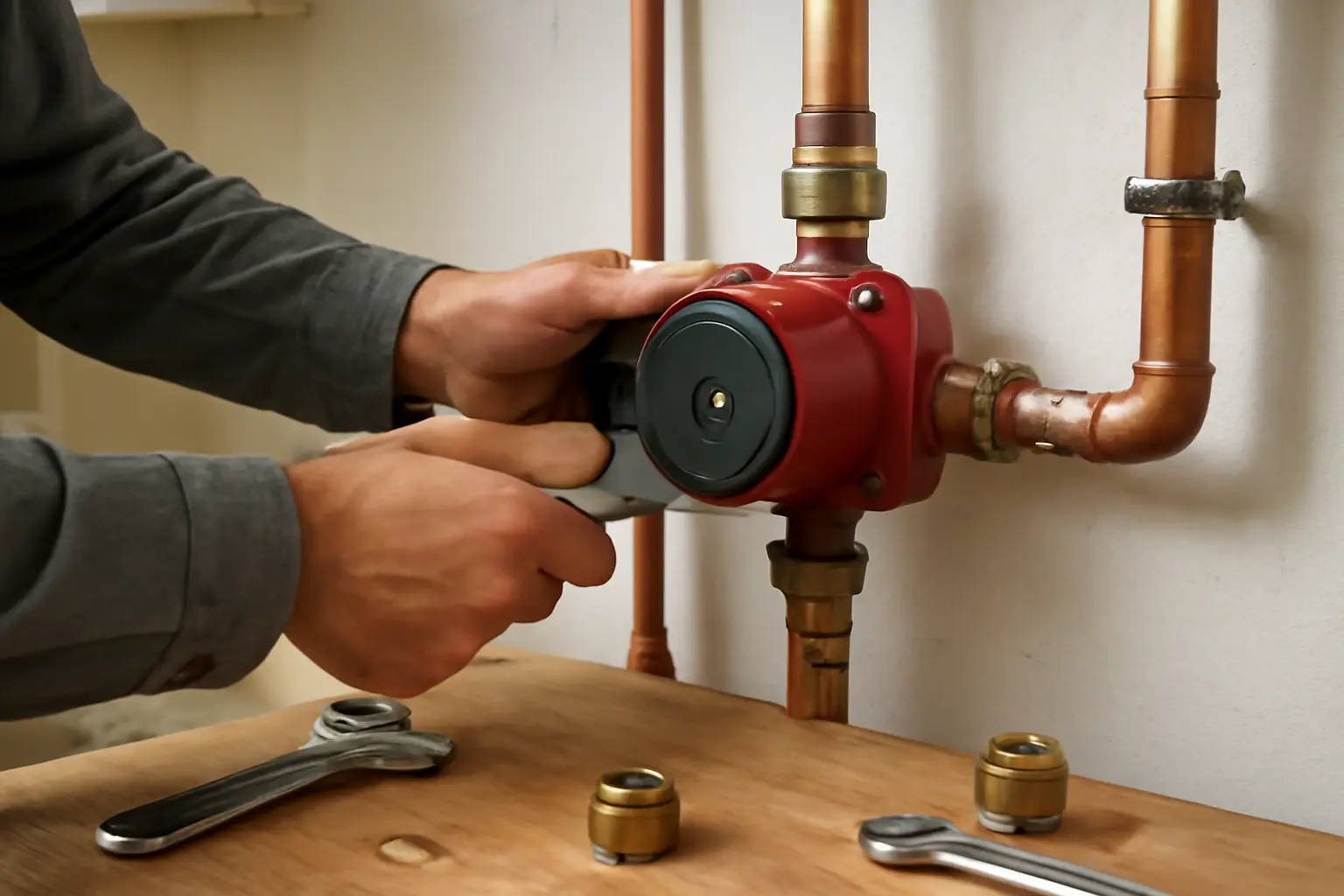

Подключение циркуляционного насоса: варианты монтажа и схемы

Обновлено 4 сентября 2026 г. · Трубы и монтаж

Существует шесть-семь распространённых схем подключения циркуляционного насоса, и они делятся на два принципиально разных вопроса: где физически поставить насос в контуре и как подать на него электропитание. Если времени на изучение нет, для большинства закрытых систем с газовым или электрическим котлом верно простое правило: насос ставится на обратной трубе перед котлом, питание берётся с клемм автоматики самого котла — так насос включается и выключается синхронно с горелкой.

Расположение насоса в контуре отопления

На обратной магистрали перед котлом

Самый частый вариант для систем с настенными и напольными котлами. Насос стоит на трубе, по которой охлаждённый теплоноситель возвращается в котёл, перед входным патрубком. Такое расположение снижает температуру теплоносителя, проходящего через насос, что продлевает срок службы уплотнений и подшипников.

Подходит владельцам обычных газовых и электрических котлов без встроенного насоса. При монтаже важно соблюдать направление потока, указанное стрелкой на корпусе насоса, и не путать вход с выходом.

На подающей магистрали после котла

Реже встречается в бытовых системах, но применяется в схемах с несколькими контурами, где насос должен обеспечивать циркуляцию именно на выходе из теплогенератора. Температура теплоносителя здесь выше, поэтому требования к термостойкости уплотнений насоса возрастают.

Такой вариант выбирают, когда обратная линия занята другим оборудованием — например, группой безопасности или клапаном подпитки, и свободного места для насоса там нет.

В байпасе твердотопливного котла

Для дровяных и угольных котлов насос часто ставят не в основном контуре, а на перемычке между подачей и обраткой — байпасе, оснащённом термостатическим клапаном. Задача насоса здесь — гонять теплоноситель через котёл до тех пор, пока он не прогреется до безопасной температуры, защищая котёл от конденсата и резких перепадов.

Эта схема сложнее по монтажу: требуется термостатический трёхходовой клапан, который переключает поток между малым и большим кругом циркуляции. Ошибка в подборе клапана или его настройке приводит к тому, что котёл долго прогревается или, наоборот, перегревается.

На отдельном контуре тёплого пола или бойлера

Когда система разделена на несколько контуров — радиаторный, тёплый пол, бойлер косвенного нагрева, — на каждый контур часто ставят собственный насос, а не один общий. Это позволяет регулировать циркуляцию в каждом контуре независимо, без влияния на остальные.

Такой подход требует больше насосов и, соответственно, больше затрат на электричество и обслуживание, но даёт точность настройки, недостижимую при одном общем насосе на весь дом.

Врезка в существующую систему с естественной циркуляцией

Модернизация старой системы, где теплоноситель двигался за счёт разницы плотностей горячей и холодной воды, под насосную циркуляцию требует установки насоса на горизонтальном участке трубы с обязательным байпасом. Байпас с обратным клапаном позволяет системе продолжать работать в аварийном режиме естественной циркуляции при отключении электричества или выходе насоса из строя.

Это единственный вариант из перечисленных, где байпас ставится не для регулировки температуры, а для резервирования на случай отказа насоса или пропадания напряжения в сети.

Способы электрического подключения насоса

Напрямую от клемм автоматики котла

Большинство настенных котлов имеют встроенный выход на внешний насос — отдельную пару клемм в электронном блоке. Подключение циркуляционного насоса к этим клеммам синхронизирует его работу с горелкой: насос включается при запросе на отопление и продолжает работать несколько минут после отключения горелки для выравнивания температуры.

Подходит для одноконтурных систем без сложной автоматики. Ограничение — по току: мощность насоса не должна превышать значение, указанное в паспорте котла для этого выхода, иначе повреждается плата управления.

Через отдельное реле или термостат

Если котёл не имеет выхода на насос или его мощность превышает допустимую для клемм автоматики, используют промежуточное реле. Термостат или комнатный регулятор температуры замыкает низковольтную цепь реле, а реле включает насос от отдельной линии питания.

Эта схема более гибкая: насос можно запускать по температуре в помещении, а не по работе горелки, что удобно для систем с погодозависимым регулированием или несколькими зонами.

От сети с ручным выключателем

Самый простой вариант — насос работает постоянно, пока включён выключатель, независимо от режима котла. Такое подключение используют в системах с постоянной циркуляцией, например в контурах рециркуляции горячей воды, где насосу нет смысла синхронизироваться с нагревом.

Недостаток — постоянный расход электроэнергии и повышенный износ насоса из-за непрерывной работы, даже когда система уже прогрелась.

Через блок управления с защитой

Для мощных насосов или систем с несколькими насосами ставят отдельный распределительный блок с автоматическим выключателем и устройством защитного отключения на каждую линию. Это обязательное требование при суммарной мощности насосов выше нескольких сотен ватт и при прокладке кабеля в помещениях с повышенной влажностью — котельных, подвалах.

Монтаж такого блока требует отдельного расчёта сечения кабеля и номинала автомата, поэтому для систем с несколькими циркуляционными насосами эту работу лучше поручать электрику с допуском, а не выполнять по общей инструкции к насосу.

Частые ошибки при монтаже

Установка насоса с валом в вертикальном положении там, где производитель допускает только горизонтальное расположение вала, приводит к повышенному износу подшипника и посторонним звукам через несколько месяцев работы. Второй частый промах — отсутствие обратного клапана на байпасе при переходе от естественной циркуляции к насосной: без клапана часть потока идёт мимо насоса, и эффективность циркуляции падает почти до нуля. Третья ошибка — подключение насоса напрямую к сети без предохранителя или автомата на отдельной линии, что при коротком замыкании в обмотке приводит к перегреву проводки, а не к простому отключению линии.

Перед покупкой насоса стоит сверить его паспортные данные — напор, производительность, класс защиты — с параметрами именно своей системы: длиной трубопроводов, количеством радиаторов и разницей высот. Точные цифры для конкретной модели даёт инструкция производителя или консультация в сервисной организации, занимающейся монтажом отопления.
