Подключение радиатора из стены: схема, расстояния, монтаж
При выходе труб из стены расстояние между осью подачи и осью обратки обычно делают 50 мм — под это значение рассчитаны угловые эксцентрики и большинство прямых кранов. Если фактический шаг у отопления другой, радиатор подключают через регулируемые эксцентрики или гибкие вставки, компенсирующие разницу в 20–30 мм. Подключение из стены удобнее скрытой разводки в полу: доступ к соединениям остаётся открытым, а протечку видно сразу.
Где должны быть выходы труб
Стандартная высота выхода подачи и обратки от чернового пола — 150–200 мм, но точная цифра зависит от модели радиатора и высоты его нижних коллекторов. Расстояние от боковой стенки прибора до оси трубы — не менее 100 мм, иначе кран или эксцентрик не поместится под кожухом секции. Перед штроблением стены лучше приложить радиатор на месте монтажа и отметить точки маркером, а не ориентироваться на чертёж из инструкции — реальные размеры прибора могут отличаться от каталожных на 5–10 мм.
Порядок подключения
- На выходы из стены накручивают углы или эксцентрики — направление резьбы у подачи и обратки может отличаться, поэтому детали подбирают по факту, а не заранее.
- На радиатор с одной стороны ставят регулирующий кран (шаровой или с термоголовкой), с другой — балансировочный вентиль или запорный кран.

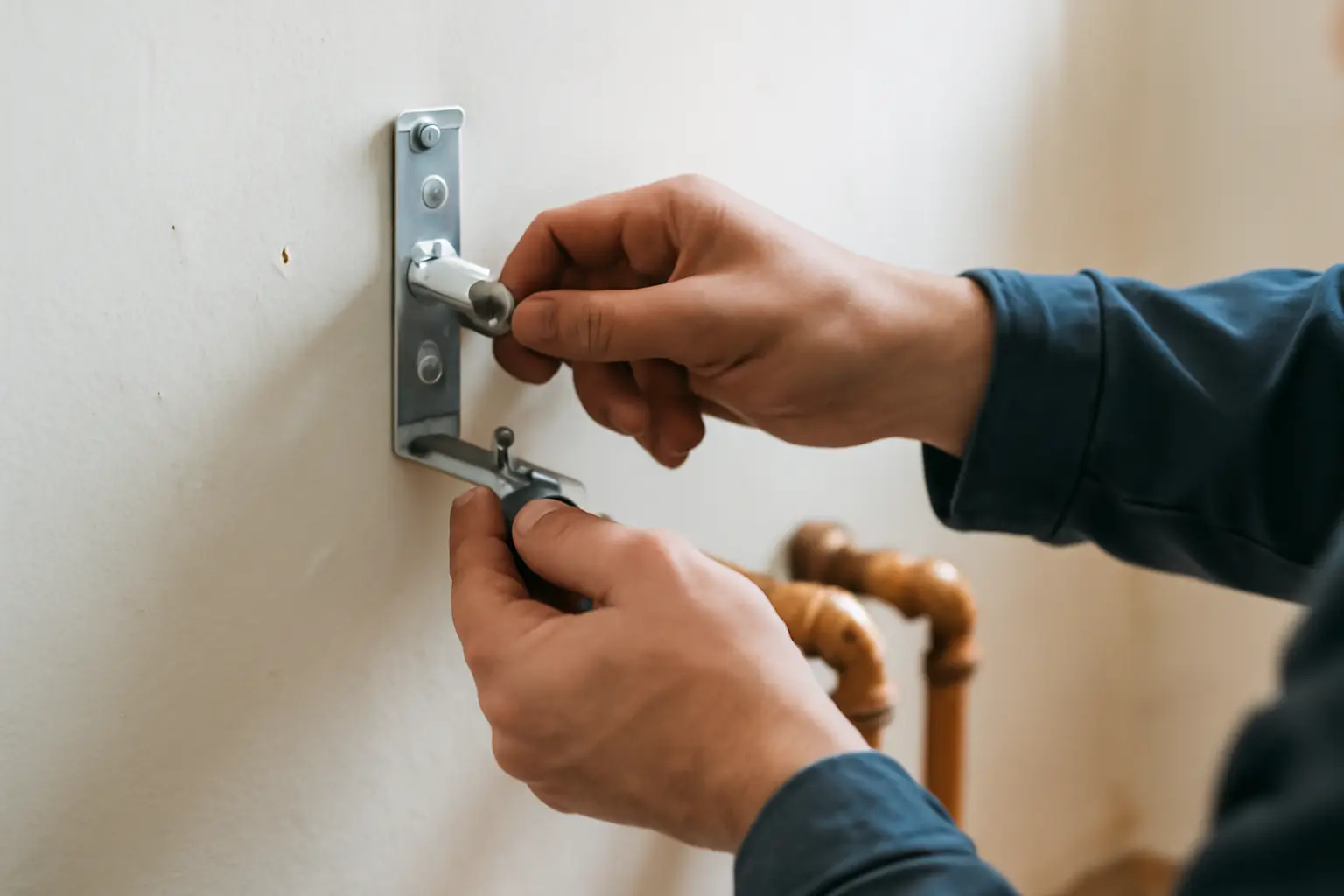

- Радиатор навешивают на кронштейны, выставляют по уровню и соединяют с отводами через сгоны или американки — разъёмные соединения упрощают демонтаж при мойке или замене.
- Систему заполняют водой постепенно, вентиль на радиаторе открывают на четверть оборота, чтобы воздух выходил через кран Маевского без гидроудара.
Скрытая или открытая труба перед выходом
Если труба до выхода из стены проложена скрыто — в штукатурке или гипсокартоне, — место соединения с эксцентриком остаётся единственной ревизионной точкой. Здесь ставят только резьбовые соединения на пакле или фум-ленте, паяные и клеевые стыки прячут глубже в стену, где утечка не проявится годами. Открытый участок трубы у пола или плинтуса, наоборот, позволяет добавить дополнительный кран для отсечки без разборки декоративной панели.
Типы подключения радиатора
От схемы подключения зависит равномерность прогрева секций, особенно у радиаторов длиннее 1,2 м.
| Схема подключения | Где применяется | Особенность |
|---|---|---|
| Боковое одностороннее | Радиаторы до 10–12 секций | Простой монтаж, но дальняя часть прогревается на 5–10% слабее |
| Диагональное | Длинные радиаторы, панельные модели от 1,4 м | Равномерный прогрев по всей длине |
| Нижнее (седельное) | Дизайн-радиаторы, скрытая разводка в полу или стене | Требует термостатического клапана с байпасом внутри прибора |
| Комбинированное через эксцентрики | Любые схемы при выходе труб из стены | Позволяет сместить точку входа на 20–40 мм без переноса труб |
Ошибки при монтаже
- Кран Маевского ставят на дальний от подачи коллектор — если перепутать сторону, воздух будет собираться в застойной зоне и радиатор останется холодным сверху.
- Эксцентрики закручивают без учёта направления резьбы, из-за чего радиатор перекашивает относительно стены на несколько градусов — исправить это без демонтажа кронштейнов не получится.
- Экономят на разъёмном соединении и приваривают радиатор к трубе напрямую — при следующей мойке или замене прибора придётся резать металл.
- Не оставляют запаса длины на паклю или лён при резьбовом соединении, из-за чего радиатор в итоге стоит на 1–2 см дальше от стены, чем задумано, и кожух не закрывает нишу под окном.
Когда нужна помощь мастера
Самостоятельное подключение из стены оправдано в квартире с открытой стальной или медной разводкой и стандартным шагом труб. Если система отопления многоквартирного дома работает под давлением выше 6 бар, а радиатор алюминиевый или биметаллический с паспортным пределом ниже этого значения, установку и подбор арматуры лучше согласовать со специалистом управляющей компании — самостоятельная замена крана без отключения стояка приведёт к заливу соседей снизу. Точные параметры давления и температуры теплоносителя для дома уточняют в паспорте системы или у обслуживающей организации.
Частые вопросы
Можно ли изменить расстояние между трубами, если оно не совпадает с 50 мм?
Да, через регулируемый эксцентрик с резьбой на конце, который позволяет сместить ось трубы в пределах 20–30 мм. При большей разнице придётся переносить сам вывод из стены или использовать гибкую подводку с запасом длины.
Нужен ли байпас при нижнем подключении из стены?
Если на радиаторе стоит термостатический клапан, байпас обязателен — без него при перекрытии клапана циркуляция в системе останавливается полностью, что критично для однотрубной разводки. В большинстве современных радиаторов с нижним подключением байпас уже встроен в узел нижней подводки.
Что делать, если труба из стены оказалась короче, чем нужно для крана?
Ставят удлинитель-муфту нужной длины на резьбовое соединение либо переносят точку монтажа крана ближе к радиатору. Резать и заново варить металлическую трубу в стене — крайний вариант, применимый только когда других способов нарастить длину нет.
Как проверить герметичность соединения после монтажа?
Систему заполняют, поднимают давление до рабочего и осматривают все резьбовые узлы через 15–20 минут — влажный след или капля на эксцентрике означает недотянутое соединение. Подтягивать резьбу под давлением опасно, систему предварительно сбрасывают до нуля.
