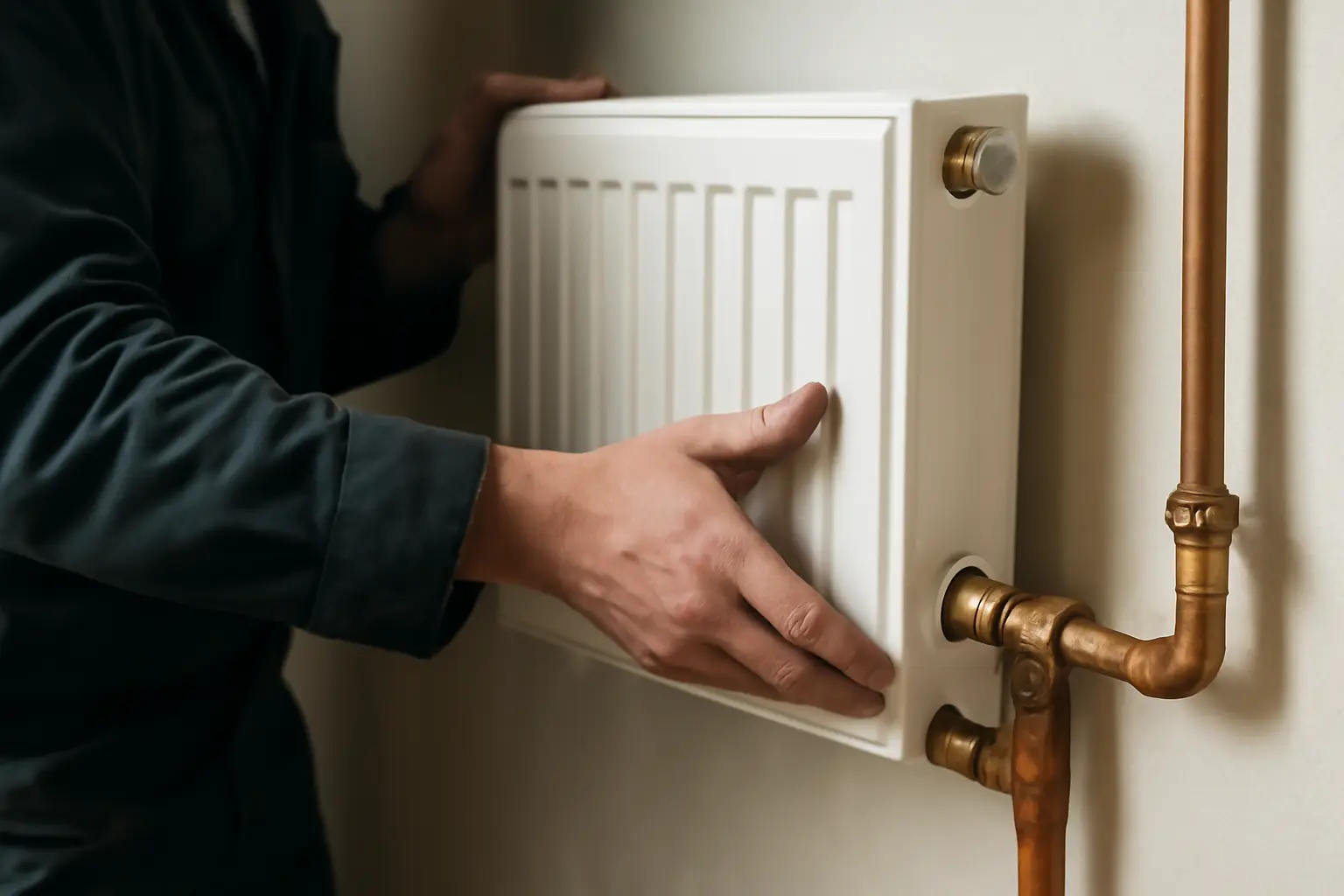

Схемы подключения радиаторов отопления: какую выбрать и как не ошибиться
Схема обвязки радиатора влияет на то, сколько тепла он отдаст в комнату при одинаковой мощности прибора. Разница между боковым и диагональным подключением может доходить до 5-8% теплоотдачи, а неправильный монтаж нижнего подключения способен убрать до 15% мощности батареи. Выбор схемы зависит от типа системы отопления, длины радиатора и того, где проходят трубы.
От чего зависит выбор схемы
Три фактора определяют, какая обвязка подойдёт: тип системы (однотрубная или двухтрубная), длина секций радиатора и расположение стояков. В однотрубной системе Ленинградка часто вынуждает использовать нижнее подключение просто потому, что труба идёт по полу и других вариантов нет. В двухтрубной системе с вертикальными стояками логичнее боковое подключение — оно проще в монтаже и даёт максимальную теплоотдачу.
Диагональная схема нужна для длинных радиаторов — от 10-12 секций и больше. Если подать теплоноситель сбоку на такой батарее, дальний конец будет прогреваться слабо: вода просто не успевает дойти туда с нужной скоростью. Диагональ решает эту проблему за счёт того, что подача и обратка расположены по разным сторонам радиатора.
Что учесть при монтаже
Уклон труб, качество резьбовых соединений и правильная установка кранов Маевского — вот три вещи, на которых чаще всего экономят и потом жалеют. Кран Маевского всегда ставится в верхней точке радиатора с противоположной от подачи стороны, иначе воздух будет скапливаться и батарея начнёт булькать или холодить сверху.
Второй момент — байпас на однотрубной системе. Без него при перекрытии крана на радиаторе останавливается весь стояк, что неудобно и иногда просто запрещено правилами эксплуатации дома. Байпас должен быть той же условной проходимости, что и подводка, иначе циркуляция через него будет слабой и толку от него мало.
Вопросы и ответы
Какая схема подключения самая эффективная по теплоотдаче?
Диагональная схема с подачей сверху и обраткой снизу с противоположной стороны считается самой эффективной — она даёт около 100% номинальной мощности радиатора. Боковое подключение уступает совсем немного, на 2-3%, и при этом проще в монтаже. Нижнее подключение самое слабое, теряет до 10-15% мощности, но иногда это единственный вариант из-за расположения труб.
Можно ли подключить радиатор с двух сторон снизу?
Да, это стандартная нижняя схема, часто встречается в системах с трубами в полу или в стяжке. Такое подключение удобно эстетически — трубы не видны, но теплоотдача ниже, чем при боковом или диагональном варианте. Производители обычно указывают в паспорте радиатора поправочный коэффициент для нижнего подключения, стоит на него ориентироваться при расчёте мощности.
Нужен ли байпас, если радиатор в двухтрубной системе?
В классической двухтрубной системе с насосной циркуляцией байпас не обязателен, потому что перекрытие одного радиатора не влияет на остальные — у каждого своя подача и обратка. Байпас критичен именно для однотрубных систем типа Ленинградки, где радиаторы стоят последовательно на одном стояке. Если сомневаетесь, какая у вас система, посмотрите на разводку труб под окнами по всему этажу.
Как определить, что подключение сделано неправильно?
Главный признак — радиатор прогревается неравномерно: один конец горячий, другой едва тёплый. Это часто случается при боковом подключении длинных секций или при перепутанной полярности подачи и обратки на диагональной схеме. Второй признак — постоянный шум и завоздушенность, если кран Маевского установлен не в верхней точке или подводка сделана без нужного уклона.
Чем отличается монтаж батарей с нижним подключением от бокового?
При нижнем подключении важна точность разметки выводов труб из пола или стены — расстояние между ними должно совпадать с расстоянием между штуцерами радиатора, иначе понадобятся переходники или гибкие подводки. Боковое подключение проще в этом плане: трубы обычно идут по стене открыто, и подгонка не требует такой точности. Зато нижнее подключение аккуратнее выглядит после отделки, особенно если трубы уже заведены в стяжку до установки радиатора.
Что делать, если радиатор плохо греет после монтажа обвязки
Сначала проверьте, стравлен ли воздух через кран Маевского — это самая частая причина. Если воздуха нет, а батарея всё равно холодная, проверьте направление движения теплоносителя: возможно, подача и обратка перепутаны местами при монтаже, особенно на диагональной схеме. Ещё одна причина — заниженный диаметр подводящих труб относительно диаметра выводов радиатора, тогда пропускной способности не хватает даже при исправной циркуляции.
Какие ошибки чаще всего допускают при монтаже радиаторов
Самая частая ошибка — установка радиатора без запаса по высоте от пола и от подоконника, что мешает нормальной конвекции воздуха и снижает теплоотдачу на 5-10%. Вторая ошибка — использование фитингов и кранов меньшего диаметра, чем указано производителем радиатора, из экономии на комплектующих. Третья — отсутствие уклона на подводящих трубах в системах с естественной циркуляцией, из-за чего воздух не выходит самостоятельно и приходится постоянно спускать его вручную.
