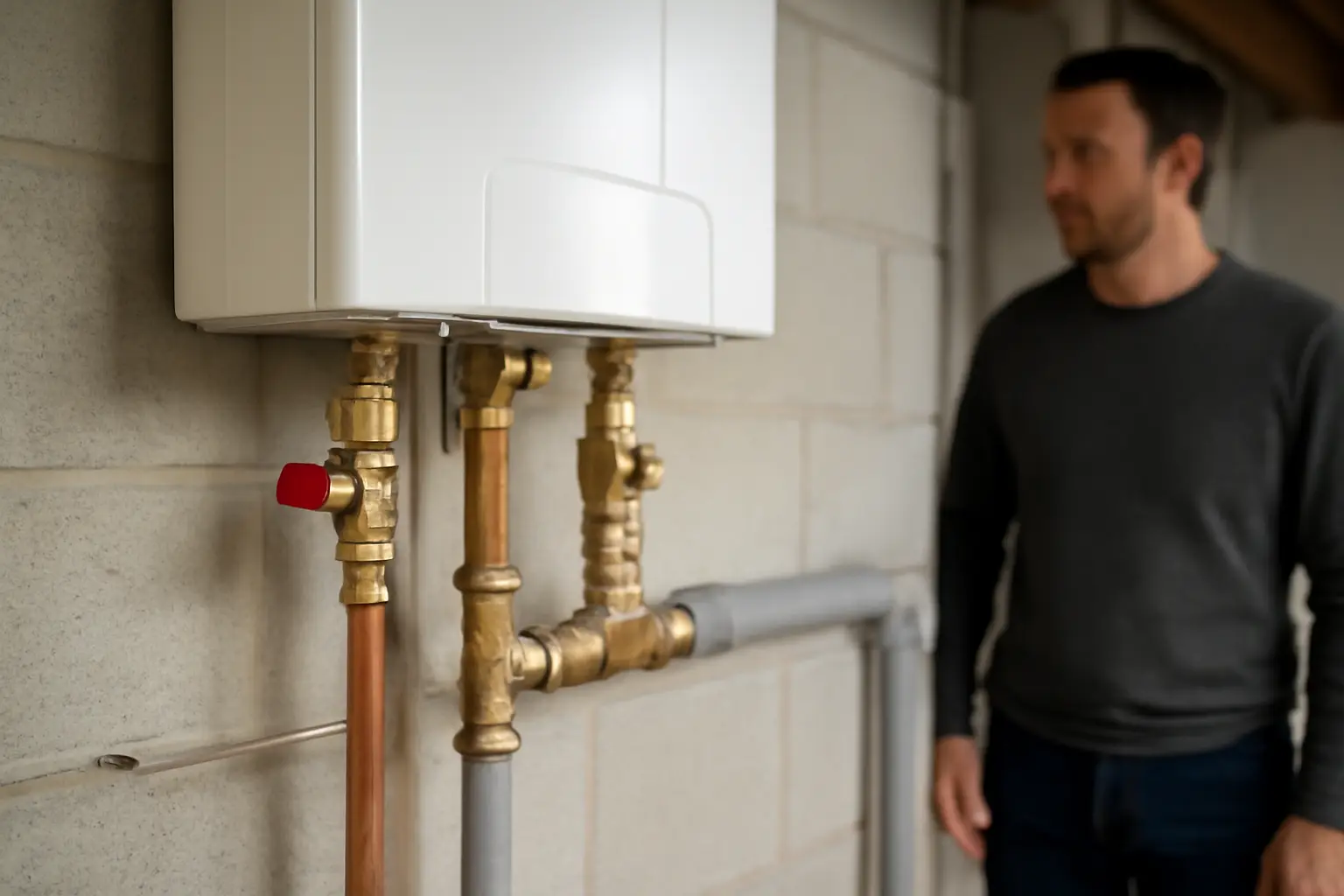

Обвязка электрокотла отопления: схема, элементы, монтаж
Обвязка электрокотла отопления — это набор трубопроводов, арматуры и электрических защит, которые соединяют котёл с системой отопления и делают его работу безопасной. В минимальный набор входят группа безопасности, расширительный бак, циркуляционный насос, запорные краны, фильтр и отдельная линия электропитания с автоматикой защиты. Без этого набора котёл формально запустится, но при первом скачке давления или перепаде напряжения либо сработает авария, либо начнёт травить теплоноситель через предохранительный клапан, установленный внутри самого прибора без дублирующей арматуры снаружи.
Из чего состоит гидравлическая часть
Электрокотёл в этом смысле проще газового: нет дымохода, нет забора воздуха на горение, меньше требований к вентиляции помещения. Но гидравлика собирается почти так же, как для любого котла с закрытой камерой. На выходе теплоносителя ставится группа безопасности — манометр, предохранительный клапан на 3 бар и автоматический воздухоотводчик. Если в котле эта группа уже встроена производителем, отдельно её не дублируют, но проверяют, что клапан сброса выведен в канализацию или в отдельную ёмкость, а не просто торчит в воздух.
Дальше по ходу теплоносителя идёт расширительный бак — мембранный, объёмом обычно 8–12% от общего объёма системы. Для дома площадью 100–120 м² с обычными радиаторами это чаще всего 18–25 литров. Бак вешают на обратке перед насосом, ближе к котлу, чтобы он гасил колебания давления именно в точке подключения к нагревательному элементу.
Циркуляционный насос ставят на обратную линию, тоже перед котлом. Направление потока указано стрелкой на корпусе насоса, и её путают чаще, чем кажется: если насос стоит наоборот, циркуляция либо не идёт вовсе, либо идёт с сильным шумом и кавитацией.
Ещё по теме: Однотрубная система отопления от электрокотла: схема и монтаж.
Байпас, фильтр и запорная арматура
Байпас — перемычка между подачей и обраткой в обход насоса — нужен не всегда, но для системы с самотёчным резервным контуром или если насос со временем планируют менять без слива всей системы, его закладывают сразу. На байпасе ставят вентиль, который в рабочем режиме закрыт.
Перед насосом обязательно идёт грязевик или сетчатый фильтр. Электрокотлы чувствительны к взвесям в теплоносителе: нагревательный элемент (ТЭН или электродный блок) быстрее выходит из строя, если по трубе идёт ржавчина или окалина после старой системы отопления. Фильтр чистят раз в отопительный сезон, а в первый год после монтажа — чаще, потому что новая система "вымывает" остатки герметика и стружку с резьбовых соединений.
Шаровые краны ставят на входе и выходе котла, чтобы можно было снять или обслужить прибор без слива всей системы. Это кажется мелочью, пока не приходится слить 150 литров воды из-за того, что потребовалось поменять уплотнитель на фитинге.
Электрическая обвязка — отдельная тема
Электрокотёл подключают отдельным кабелем от щита, без промежуточных розеток и удлинителей. Сечение кабеля рассчитывают по мощности котла: для приборов до 6 кВт обычно достаточно кабеля 2,5 мм², для 9–15 кВт — 4–6 мм², для более мощных котлов на три фазы сечение подбирают по таблицам с учётом длины линии и заявленного тока. Точный расчёт лучше доверить электрику или свериться с паспортом котла — там производитель обычно прямо указывает рекомендуемое сечение и номинал автомата.
На линию ставят отдельный автоматический выключатель и УЗО с током утечки 30 мА. Для мощных трёхфазных котлов иногда комбинируют УЗО с дифавтоматом или используют отдельное устройство защиты по каждой фазе — это уже зависит от модели и указано в инструкции. Заземление обязательно: без него электродный или ТЭНовый котёл представляет прямую опасность поражения током при малейшем повреждении изоляции.
Отдельно стоит сказать про электродные котлы — они греют теплоноситель напрямую, пропуская через него ток, и для них обвязка электрической части ещё строже: требуется качественный контур заземления, а теплоноситель подбирают по электропроводности, обычный антифриз для системы отопления многим таким моделям не подходит без спецсостава.
Расширительный бак: на подаче или на обратке
Спор старый, но практика однозначная для большинства систем с закрытой камерой: бак ставят на обратной линии, перед насосом, максимально близко к котлу. На подаче теплоноситель горячий, мембрана бака изнашивается быстрее, к тому же паровые пробки на подаче могут искажать показания манометра. Исключение — некоторые заводские схемы, где производитель прямо указывает другое место подключения в инструкции к конкретной модели, тогда ориентируются на неё.
Таблица: элементы обвязки и их назначение
| Элемент | Назначение | Место установки |
|---|---|---|
| Группа безопасности | Сброс давления, контроль, удаление воздуха | Выход котла, если не встроена в прибор |
| Расширительный бак | Компенсация теплового расширения теплоносителя | Обратка, перед насосом |
| Циркуляционный насос | Прокачка теплоносителя по контуру | Обратка, перед котлом |
| Фильтр-грязевик | Защита насоса и ТЭНа от взвесей | Перед насосом |
| Байпас | Обход насоса при обслуживании или аварии | Между подачей и обраткой |
| Шаровые краны | Отсечение котла для обслуживания | Вход и выход котла |
| УЗО 30 мА | Защита от поражения током | Электрощит, отдельная линия |
| Заземление | Отвод тока при повреждении изоляции | Контур заземления дома |
Что чаще всего делают неправильно
Самая частая ошибка — подключение котла через обычную розетку или удлинитель вместо отдельной линии с автоматом нужного номинала. Кабель греется, контакты подгорают, а найти причину постепенного снижения напряжения потом сложно, потому что визуально всё выглядит нормально до момента отказа.
Вторая по частоте — отсутствие фильтра перед насосом, особенно при подключении котла к старой чугунной или стальной системе отопления. Взвесь забивает крыльчатку насоса за один сезон, а на электродных котлах загрязнённый теплоноситель меняет электропроводность и снижает эффективность нагрева.
Третья ошибка — расширительный бак слишком малого объёма, подобранный "на глаз". При недостаточном объёме бака система работает с частыми срабатываниями предохранительного клапана, теплоноситель постепенно уходит, давление падает, котёл чаще включается в аварийный режим.
Четвёртая — пренебрежение заземлением на электродных котлах под предлогом, что "и так работает". Работает до первого пробоя изоляции, дальше — риск для человека, который прикоснётся к корпусу или трубе отопления.
Частые вопросы
Нужен ли расширительный бак, если система закрытая с насосом
Да, нужен в любом случае, даже если система закрытая и с принудительной циркуляцией. Бак компенсирует расширение теплоносителя при нагреве и защищает систему от избыточного давления между циклами включения котла.
Можно ли обойтись без байпаса
Можно, если система небольшая и насос меняется вместе со сливом теплоносителя без проблем. Байпас удобен там, где систему нельзя часто останавливать целиком или предполагается резервный самотёчный контур.
Какой автомат ставить на электрокотёл 9 кВт
Номинал автомата и сечение кабеля указывает производитель в паспорте конкретной модели, потому что зависит от однофазного или трёхфазного подключения. Общий расчёт лучше поручить электрику, который учтёт длину линии и состояние проводки в доме.
Обязательно ли ставить фильтр, если система новая
Фильтр ставят и на новой системе, потому что в первые месяцы по трубам идёт стружка с резьбовых соединений и остатки герметика. Без фильтра эта взвесь оседает в насосе и на нагревательном элементе котла.
