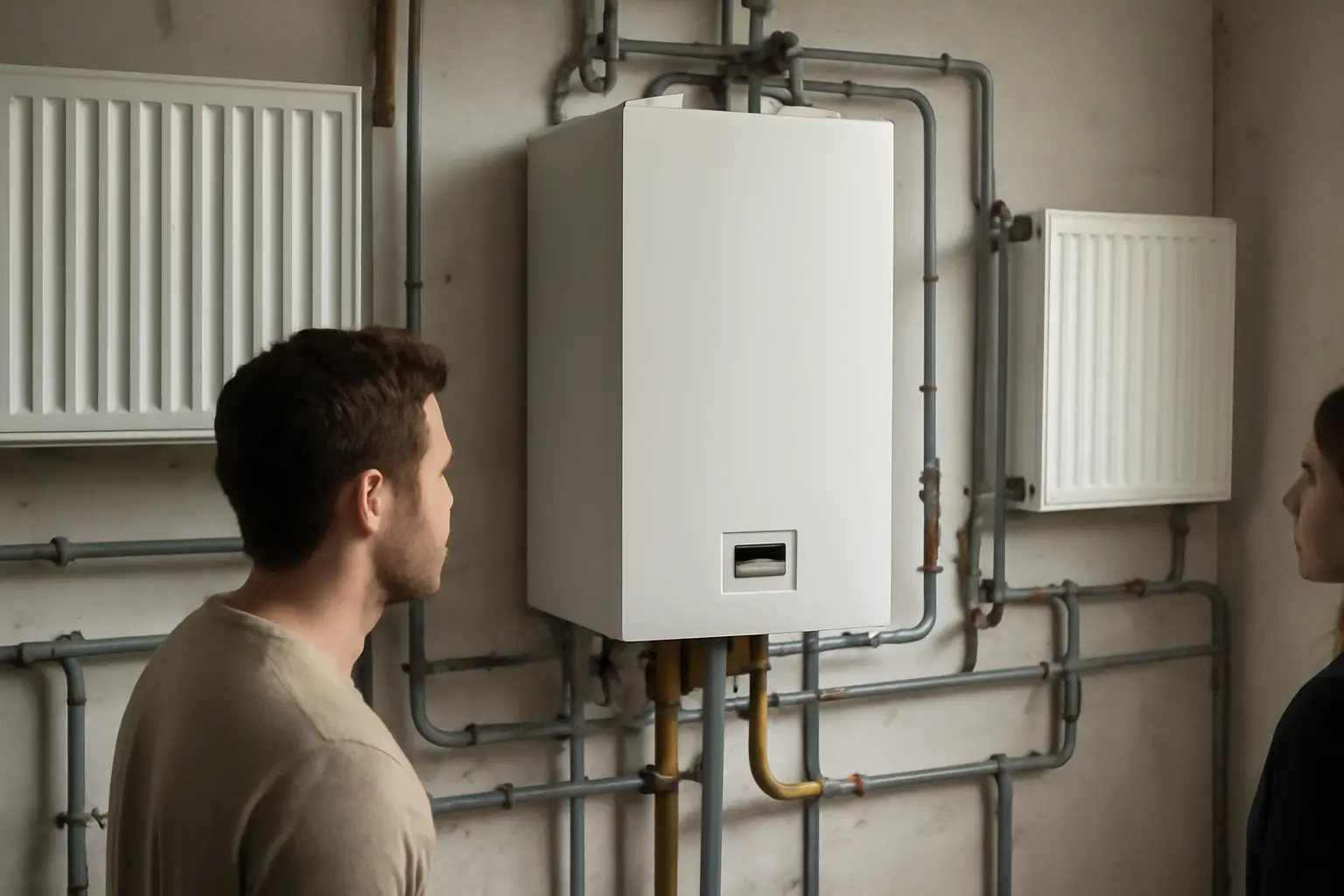

Схема отопления в частном доме от электрокотла: элементы и варианты
Схема отопления от электрокотла в частном доме строится по тем же принципам, что и для газового или твёрдотопливного оборудования: котёл, трубопроводы, радиаторы или тёплый пол, расширительный бак и циркуляционный насос. Разница в том, что электрокотёл не требует дымохода и системы подачи топлива, зато предъявляет свои требования к электропроводке и защите сети. От этого и отталкиваются при проектировании.
- Электрокотёл можно установить почти в любом помещении дома — дымоход не нужен, ограничений по вентиляции меньше, чем у газового оборудования.
- Циркуляция в системе почти всегда насосная: естественная возможна, но при мощности от 6–9 кВт и выше становится нецелесообразной.
- Электропитание требует отдельной линии, автомата и УЗО с параметрами под мощность котла — это не менее важная часть схемы, чем сам трубопровод.
- Закрытая система с мембранным баком — стандарт для современных частных домов, открытый расширительный бак используют реже, обычно в старых схемах.
Из чего состоит система
В базовый комплект входят: сам котёл, циркуляционный насос (у многих моделей встроен в корпус), расширительный бак, группа безопасности с манометром и предохранительным клапаном, запорная арматура на подающей и обратной линии, фильтр-грязевик перед насосом. Дальше — разводка к отопительным приборам: радиаторам, конвекторам или петлям тёплого пола.
Отдельно нужен электрический щит с автоматическим выключателем нужного номинала и УЗО. Мощные котлы (от 9 кВт) обычно подключают к трёхфазной сети, у них своя схема разводки фаз внутри блока управления. Точные требования к сечению кабеля и номиналу защиты указывают в паспорте конкретной модели — брать их с чужого дома нельзя, мощность и напряжение питания различаются.
Однотрубная или двухтрубная разводка
Двухтрубная схема — подающая и обратная линии идут отдельно к каждому радиатору — даёт более равномерный прогрев и позволяет регулировать температуру на каждом приборе индивидуально. Это стандартный выбор для дома с несколькими этажами или большим количеством помещений.
Ещё по теме: Однотрубная система отопления от электрокотла: схема и монтаж.
Однотрубная схема проще и дешевле в монтаже, но чем дальше радиатор от котла, тем меньше в нём температура теплоносителя. Для маленького одноэтажного дома с двумя-тремя радиаторами разница не критична, для дома с десятком приборов однотрубная схема почти всегда приводит к жалобам на холодные дальние комнаты.
Выбор зависит не столько от типа котла, сколько от площади дома и числа отопительных приборов. Электрокотёл в этом смысле не отличается от других источников тепла — гидравлика системы считается по общим правилам.
Естественная или насосная циркуляция
Электрокотлы малой мощности (до 6 кВт) в принципе можно включить в систему с естественной циркуляцией — без насоса, за счёт разницы плотности горячего и холодного теплоносителя. Такая схема требует больших диаметров труб и уклонов, но не зависит от насоса и работает даже при его выходе из строя.
На практике почти все современные схемы делают с насосной циркуляцией: она компактнее, позволяет использовать трубы меньшего диаметра и не требует строгих уклонов при монтаже. У большинства электрокотлов насос уже встроен в корпус, отдельно покупать его не нужно.
Минус насосной схемы — зависимость от электричества и самого насоса. Если в доме часто бывают перебои с электричеством, стоит предусмотреть источник бесперебойного питания хотя бы для насоса и блока управления котлом, иначе при отключении сети остановится и котёл, и циркуляция.
Расширительный бак: открытый и закрытый
Закрытая система с мембранным расширительным баком — общепринятое решение. Бак компенсирует расширение теплоносителя при нагреве, система герметична, потери воды минимальны, воздух в контур не попадает. Объём бака подбирают по объёму всей системы, обычно это 8–12% от общего объёма теплоносителя.
Открытый расширительный бак, установленный в самой высокой точке дома — решение из прошлого, но иногда встречается в старых домах или в схемах с естественной циркуляцией. Он проще по конструкции, но требует утепления (если расположен на холодном чердаке) и постоянного контроля уровня воды.
Для электрокотла тип бака не принципиален — выбор определяется общей схемой дома, а не типом источника тепла.
Совмещение с тёплым полом
Электрокотёл часто ставят в паре с водяным тёплым полом — контур с низкой температурой теплоносителя (30–45°C) хорошо сочетается с плавной регулировкой мощности, которая есть у многих моделей. Для такой схемы обязательно нужен смесительный узел или отдельный контур с трёхходовым клапаном: подавать в тёплый пол теплоноситель той же температуры, что и в радиаторы, нельзя — покрытие пола и стяжка перегреются.
Если в доме одновременно есть радиаторы и тёплый пол, систему делят на два контура с разными температурными режимами и отдельными насосами или коллектором с балансировкой. Электрокотёл в этом случае работает на температуру более горячего контура, а для тёплого пола температуру понижают смесительным узлом.
Ошибка, которую допускают часто: закладывают контур тёплого пола без смесительного узла, рассчитывая на ручную регулировку котла. На практике это не даёт нужной точности, стяжка прогревается неравномерно, а перепады температуры чувствуются на полу.
Комбинация с другим источником тепла
Электрокотёл иногда ставят вторым источником — резервным к твёрдотопливному или как основной, а печь или камин с водяным контуром как дополнительный. В таких схемах используют буферную ёмкость (теплоаккумулятор) или бивалентную обвязку с обратными клапанами, чтобы источники не мешали друг другу и не грели один другого в обратном направлении.
Такая схема сложнее в монтаже и требует более тщательного проектирования гидравлики: нужны обратные клапаны на каждом источнике, иногда — гидравлический разделитель. Делать это самостоятельно, без расчёта, не стоит — при ошибке в обвязке один котёл может работать на охлаждение другого.
Если дом отапливается только электрокотлом, без резервного источника, схема получается проще и дешевле — меньше арматуры, меньше точек, где может протечь или засориться.
От чего меняется схема на практике
Итоговая конфигурация зависит от нескольких факторов: мощности котла и, соответственно, типа подключения к сети (однофазное или трёхфазное), площади дома и числа отопительных контуров, наличия тёплого пола, стабильности электроснабжения в конкретном населённом пункте и того, нужен ли резервный источник тепла. Для маленького дома до 100 м² часто достаточно простой закрытой системы с одним контуром радиаторов и насосом в корпусе котла. Для дома с несколькими этажами, тёплым полом и радиаторами схема усложняется коллекторами, смесительными узлами и балансировкой.
Точную схему с подбором диаметров труб, мощности насоса и объёма расширительного бака делает проектировщик или монтажник по факту дома — типовая схема из справочника задаёт логику, но не заменяет расчёт под конкретные условия.
Практический вывод
Для большинства частных домов рабочая схема выглядит так: электрокотёл с закрытой системой, мембранным расширительным баком, насосной циркуляцией и двухтрубной разводкой к радиаторам. Если планируется тёплый пол — добавляется смесительный узел или коллектор с отдельным насосом. Отдельная линия электропитания с автоматом и УЗО нужного номинала — обязательное условие, независимо от размера дома. Точные параметры — мощность котла, сечение кабеля, объём бака — считаются по паспорту конкретной модели и площади дома, готовую цифру из чужого проекта переносить не стоит.
