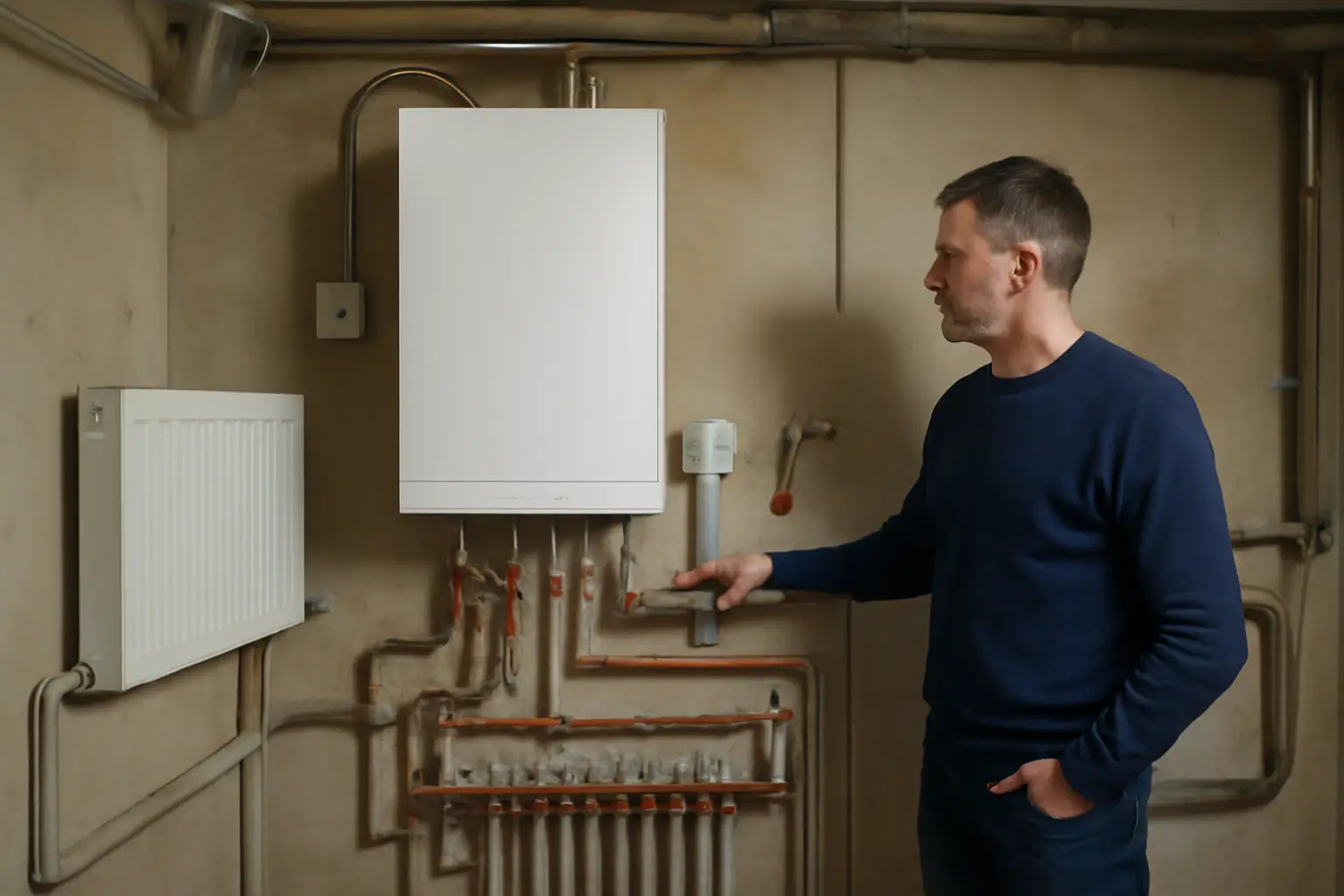

Схема отопления частного дома с электрокотлом
Схема отопления частного дома с электрокотлом строится по тем же принципам, что и с газовым или твердотопливным источником тепла: выбирается тип разводки труб, способ циркуляции теплоносителя и подбирается обвязка котла — расширительный бак, группа безопасности, при необходимости насос.
С чего начать
- План дома с расположением помещений и количеством радиаторов в каждом
- Расчетная тепловая мощность электрокотла под площадь дома
- Решение о типе циркуляции — естественная или принудительная
- Список материалов: трубы, радиаторы, расширительный бак, насос (если нужен), группа безопасности
Порядок разработки и монтажа схемы
- Определить тип разводки. Для частного дома с электрокотлом обычно выбирают одну из трех схем: однотрубную, двухтрубную или комбинированную. Отдельно как вариант двухтрубной разводки иногда выделяют попутную схему.
- Выбрать способ циркуляции теплоносителя. В принудительной схеме движение воды обеспечивает циркуляционный насос, в естественной — оно происходит за счет разницы плотности горячей и остывшей воды, без дополнительного оборудования.
- При выборе естественной циркуляции разместить котел в нижней точке контура и предусмотреть уклон трубопровода 3–5°. Без соблюдения этого условия система не будет работать стабильно, теплоноситель может застаиваться в отдельных участках.
- При однотрубной схеме учесть, что теплоноситель проходит через радиаторы последовательно и возвращается к котлу по одной магистрали. Температура при этом постепенно снижается от первого радиатора к последнему, поэтому дальние комнаты могут получать меньше тепла.
- Подобрать расширительный бак. Он входит в систему с электрокотлом независимо от типа циркуляции и компенсирует изменение объема теплоносителя при нагреве.
- При принудительной циркуляции дополнительно включить в схему насос и группу безопасности. Насос обеспечивает движение теплоносителя, группа безопасности защищает контур от избыточного давления.
- Определить точки установки запорной арматуры и байпасов на радиаторах — это позволяет отключать отдельные приборы без остановки всей системы, особенно важно при однотрубной разводке.
- Смонтировать трубопровод согласно выбранной схеме, подключить радиаторы, установить расширительный бак и, если предусмотрено, насос с группой безопасности рядом с котлом.
- Заполнить систему теплоносителем, проверить герметичность соединений и работу насоса под нагрузкой перед постоянной эксплуатацией.
Частые ошибки и когда план не работает
Основная ошибка — считать, что схема отопления с электрокотлом принципиально отличается от схемы с газовым или твердотопливным котлом. Базовые принципы разводки труб и подбора циркуляции при этом не меняются: меняется только источник тепла, а расположение труб, радиаторов и обвязка проектируются по тем же правилам.
Вторая распространенная ошибка — попытка совместить естественную циркуляцию с расположением котла выше уровня радиаторов. Без нижнего расположения котла и уклона трубопровода естественная циркуляция не запускается или работает нестабильно, теплоноситель плохо доходит до дальних точек контура.
Третья ошибка — отказ от группы безопасности при принудительной циркуляции. Насос создает избыточное давление в замкнутом контуре, и без предохранительного клапана и манометра риск аварийной ситуации выше.
Читайте по теме: Схема отопления двухэтажного частного дома.
Если в доме больше двух этажей или разное количество радиаторов на этажах, однотрубная схема может не обеспечить равномерный прогрев — в этом случае целесообразнее рассмотреть двухтрубную или комбинированную разводку, даже если монтаж окажется сложнее и дороже.
Частые вопросы
Какую схему выбрать для дома в один этаж с электрокотлом
Для одноэтажного дома с небольшим числом радиаторов часто достаточно однотрубной схемы с принудительной циркуляцией — она проще в монтаже и требует меньше труб. При большом количестве отопительных приборов или желании регулировать температуру в каждой комнате отдельно лучше подходит двухтрубная разводка.
Нужен ли насос, если в доме уже есть электрокотел с встроенной группой безопасности
Наличие встроенной группы безопасности в котле не заменяет насос при принудительной циркуляции — это разные элементы обвязки. Насос обеспечивает движение теплоносителя, группа безопасности защищает контур от давления. Если циркуляция задумана как принудительная, насос устанавливается отдельно, если он не встроен в сам котел.
Можно ли сделать естественную циркуляцию с электрокотлом на втором этаже
Для естественной циркуляции котел должен находиться в нижней точке контура, поэтому расположение на втором этаже противоречит самому принципу такой схемы. В этом случае нужно либо переносить котел в котельную на первом этаже или в подвал, либо переходить на принудительную циркуляцию с насосом.
Чем комбинированная схема отличается от однотрубной и двухтрубной
Комбинированная схема сочетает элементы однотрубной и двухтрубной разводки на разных участках дома — например, часть радиаторов подключена последовательно, а часть — параллельно через отдельные подающую и обратную магистрали. Такой подход применяют, когда в доме есть зоны с разной планировкой или этажностью, и единая схема неудобна для всего контура.
