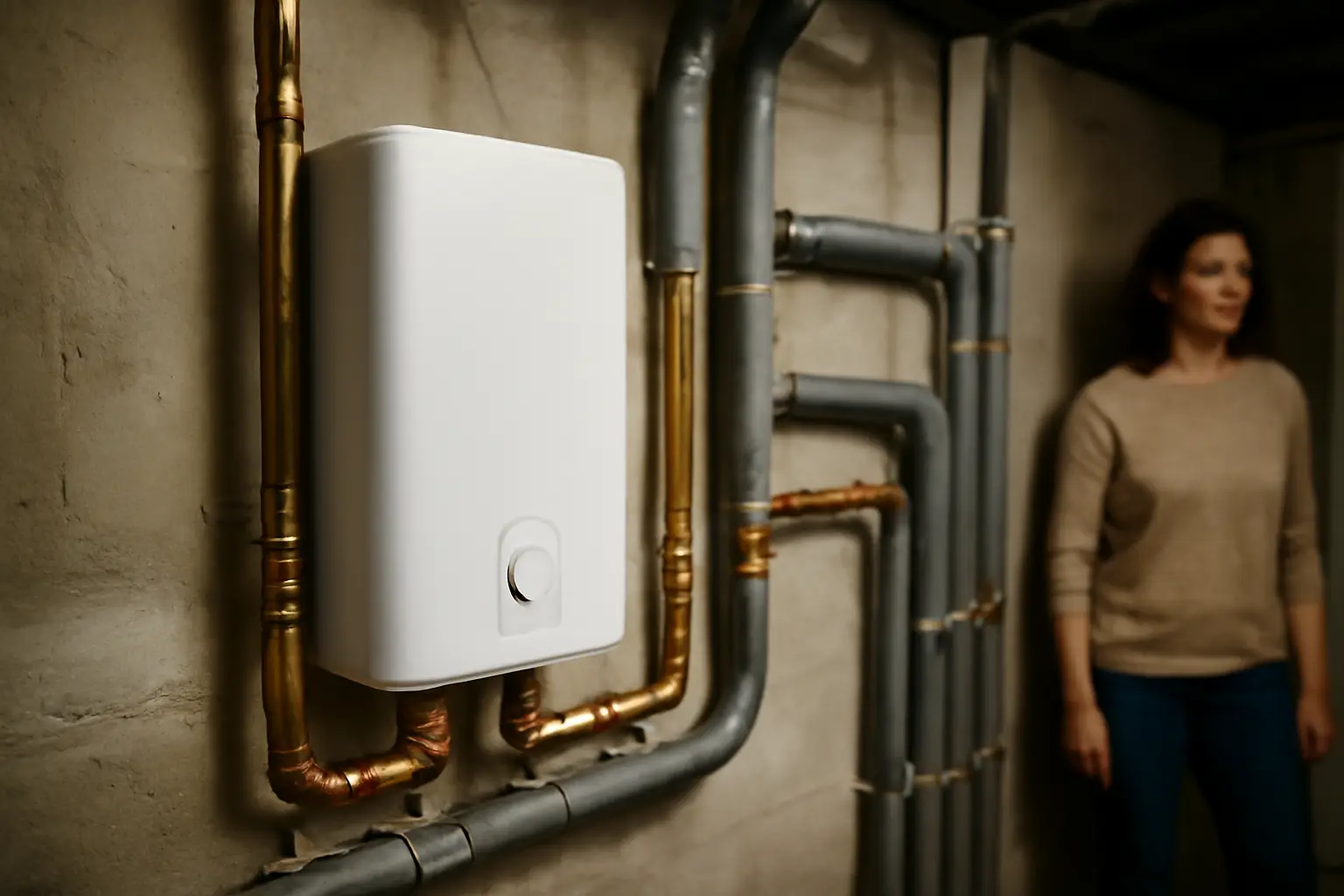

Разводка отопления от электрокотла: схемы для частного дома
Разводка отопления в частном доме от электрокотла почти не отличается от разводки для газового или твердотопливного оборудования — принципы гидравлики одинаковы. Разница только в том, что электрокотёл компактнее, не требует дымохода и вентиляции топочной, поэтому его можно поставить почти в любом помещении, включая кухню или коридор. Это упрощает выбор точки подключения, но не снимает вопрос, какую схему разводки труб выбрать: однотрубную, двухтрубную или коллекторную. От этого решения зависит и расход труб, и равномерность прогрева комнат, и итоговая смета.
Однотрубная система: дешевле, но с оговорками
Труба идёт от котла через все радиаторы по кругу и возвращается обратно. Расход металла и работы минимальный, схема простая, разобраться в ней может даже человек без опыта монтажа. Минус — батареи в конце цепи получают уже остывший теплоноситель, поэтому в дальней комнате радиатор придётся ставить на секцию-две больше или добавлять байпасы с балансировочными кранами. Для дома до 80–100 квадратов с одним этажом такая система работает неплохо, для двухэтажного коттеджа с несколькими зонами — почти всегда разочаровывает через один отопительный сезон.
Двухтрубная схема: рабочий стандарт для большинства домов
Подающая и обратная труба идут отдельно, каждый радиатор получает теплоноситель примерно одной температуры независимо от порядка подключения. Расход трубы больше на 30–40% по сравнению с однотрубной, но регулировка каждого контура становится реальной задачей, а не компромиссом. Для электрокотла это особенно важно: мощность нагрева ограничена, и терять несколько градусов на паразитных перепадах в трубах — расточительно с точки зрения счёта за электричество.
Коллекторная (лучевая) разводка
От котла к распределительному коллектору идут две магистральные трубы, а от коллектора к каждому радиатору — свой отдельный луч подачи и обратки, обычно скрытый в стяжке пола или в штробах. Плюс — идеальная балансировка, каждый контур регулируется отдельным вентилем, можно добавить термоголовки и получить почти автоматическое управление температурой по комнатам. Минус — расход трубы вырастает в разы, монтаж занимает больше времени и требует аккуратной разводки на этапе черновых работ, до заливки полов. Если дом строится с нуля и утепление хорошее, коллекторная схема с электрокотлом раскрывает потенциал теплового насоса или тёплых полов на полную.
Тёплый пол или радиаторы — что скрывает разводка
Электрокотёл одинаково хорошо работает и с радиаторным контуром, и с водяным тёплым полом, но требования к температуре теплоносителя разные: радиаторам нужно 55–70°C, полу — 30–40°C. Если планируете совмещать оба контура от одного котла, разводка обязательно включает смесительный узел с трёхходовым или термостатическим клапаном, иначе пол либо перегреется, либо не прогреется вовсе. Этот узел часто забывают на этапе проектирования, а потом переделывают систему заново — дороже, чем сразу заказать полную схему у монтажника.
Насос, расширительный бак и группа безопасности
Электрокотёл в отличие от газового обычно не комплектуется мощным встроенным насосом, рассчитанным на большой контур, поэтому для дома свыше 150 квадратов часто ставят дополнительный циркуляционный насос в обратку. Расширительный бак подбирают по объёму теплоносителя в системе: на каждые 10 литров воды в контуре закладывают примерно 1 литр объёма бака с запасом. Группа безопасности — клапан сброса давления, манометр, автоматический воздухоотводчик — ставится сразу после котла и не заменяется ничем, даже если производитель уверяет, что защита встроена.
| Схема разводки | Расход трубы | Регулировка по комнатам | Где применяют |
|---|---|---|---|
| Однотрубная | минимальный | слабая, нужны байпасы | дом до 100 м², один этаж |
| Двухтрубная | средний | хорошая, кран на каждый радиатор | большинство частных домов |
| Коллекторная | максимальный | точная, вплоть до автоматики | новое строительство, тёплые полы |
Частые вопросы
Можно ли развести отопление от электрокотла своими руками
Однотрубную или простую двухтрубную схему на небольшой дом при наличии базовых навыков паяльника для полипропилена сделать реально, но расчёт диаметров труб и мощности насоса лучше доверить специалисту или хотя бы проверить у него готовую схему. Ошибка в диаметре подающей трубы на пару миллиметров может обернуться недостаточной циркуляцией и постоянными жалобами на холодные дальние комнаты.
Нужен ли обвод (байпас) на каждом радиаторе
При однотрубной системе — обязательно, иначе снять один радиатор для промывки или ремонта означает остановить весь контур. При двухтрубной и коллекторной байпасы не нужны, там каждый радиатор уже независим по своей паре труб.
Как электрокотёл справляется с большим контуром на несколько этажей
Справляется, если мощность подобрана с запасом и насос рассчитан на реальное гидравлическое сопротивление системы, а не просто взят «какой был». На двухэтажный дом часто разумнее сделать два отдельных контура с собственными насосами и балансировкой, чем гнать теплоноситель через один длинный маршрут.
Что делать, если после монтажа батареи на втором этаже холодные
Первым делом проверяют завоздушенность системы через воздухоотводчики на верхних точках контура, это самая частая причина. Если воздух стравлен, а тепла всё равно нет — смотрят на балансировочные краны и производительность насоса: возможно, его напора не хватает, чтобы поднять теплоноситель на нужную высоту с учётом всех поворотов трубы.
