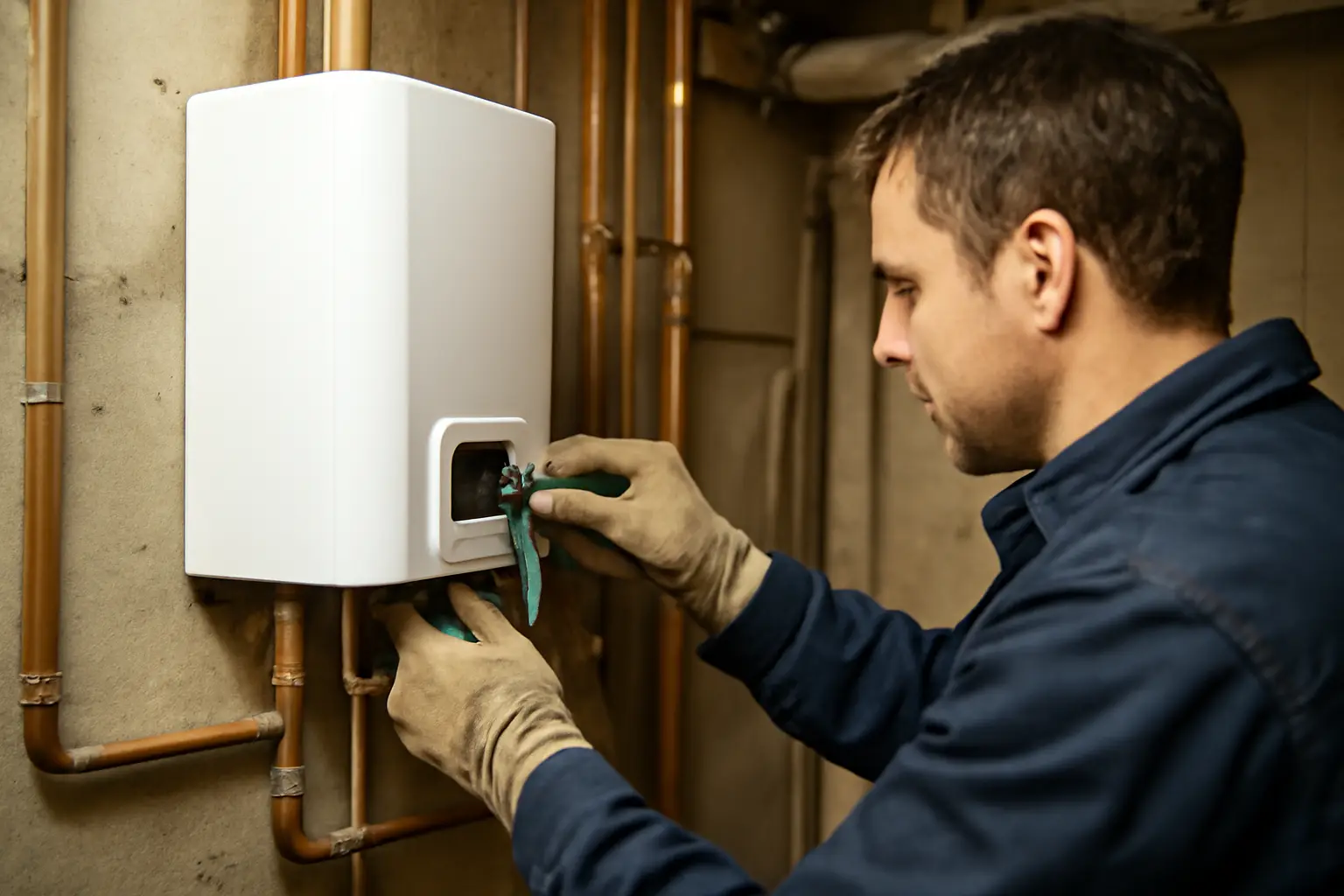

Установка электрокотла в частном доме: мощность сети, монтаж, обвязка
Установка электрокотла для отопления частного дома начинается не с покупки оборудования, а с расчёта нагрузки на электросеть: котёл мощностью от 9 кВт требует отдельного автомата, кабеля большого сечения и часто трёхфазного ввода. Сам монтаж занимает от четырёх до восьми часов, но подготовка сети иногда растягивается на недели — если участок не подключён к нужной мощности, придётся заявляться в энергосбытовую компанию. Без электрика и теплотехника ставить котёл дороже 6 кВт не стоит: ошибка в сечении кабеля или заземлении оборачивается либо срабатыванием автомата каждые полчаса, либо, в худшем случае, пожаром.
Расчёт мощности котла
Базовое правило — 1 кВт на 10 м² отапливаемой площади при потолках до 3 метров и нормальном утеплении дома. Для панельного или бревенчатого дома без утепления добавляют запас 20–30%. На дом 100 м² выходит котёл 10–13 кВт, для 150 м² — 15–20 кВт. Отдельно считают контур ГВС, если котёл будет греть и воду для кухни с ванной: обычно добавляют 3–4 кВт.
Занижать мощность нельзя — котёл будет работать на пределе и быстрее выйдет из строя. Завышать тоже не нужно: чем мощнее котёл, тем дороже подключение к сети и тем чаще он будет включаться-выключаться короткими циклами, что снижает срок службы ТЭНов.
Требования к электросети
До 9 кВт электрокотёл можно подключить к однофазной сети 220В, если она вообще выдерживает такую нагрузку — обычно частным домам выделяют от 10 до 15 кВт на весь дом, и котёл съест почти всё. Начиная с 12–15 кВт обязателен трёхфазный ввод 380В. Кабель берут медный, сечение считает электрик исходя из мощности и длины линии от щита до котла — экономить на сечении не стоит, это частая причина перегрева проводки.
Отдельный автомат на котёл ставят всегда, независимо от мощности. Заземление обязательно: без него современные электрокотлы с электронным управлением просто не запустятся или будут давать ошибку.
Этапы монтажа
- Подготовка места — котёл вешают на капитальную стену, выдерживают отступы от розеток, воды и легковоспламеняющихся материалов по инструкции производителя.
- Электромонтаж — прокладка кабеля, установка автомата, УЗО и заземления.
- Гидравлическая обвязка — подключение к системе отопления через фильтр грубой очистки, запорные краны и группу безопасности с расширительным баком.
- Заполнение системы теплоносителем и удаление воздуха через краны Маевского или автоматический воздухоотводчик.
- Первый запуск и настройка режимов — температура теплоносителя, режим погодозависимого регулирования, если он есть.
Если в доме уже стоит система отопления от старого твердотопливного или газового котла, электрокотёл в большинстве случаев встаёт на то же место с минимальной переделкой трубопровода.
Обвязка и защита системы
Электрокотёл, в отличие от газового, чувствителен к качеству воды в контуре — накипь на ТЭНах снижает эффективность нагрева заметно быстрее, чем в газовом теплообменнике. Поэтому в обвязку почти всегда включают магнитный или сетчатый фильтр перед входом в котёл. Расширительный бак подбирают по объёму системы: для дома до 150 м² обычно достаточно бака на 12–18 литров, для большего объёма теплоносителя берут с запасом.
Если планируется работа на антифризе, а не на воде, это нужно уточнить у производителя котла — не все модели одинаково хорошо переносят пропиленгликоль, некоторые ТЭНы от него быстрее выходят из строя.
Документы и согласования
Для котлов до 15 кВт на однофазном или трёхфазном вводе в пределах выделенной мощности отдельного разрешения обычно не требуется — достаточно, чтобы монтаж выполнил специалист с допуском и составил акт на скрытые работы. Если требуется увеличение выделенной мощности участка, заявку подают в энергосбытовую компанию заранее, процесс может занять от месяца до нескольких. Точный порядок и сроки уточняйте в местной сетевой организации — они отличаются по регионам.
| Мощность котла | Тип сети | Сечение кабеля (медь) | Площадь дома |
|---|---|---|---|
| до 6 кВт | однофазная 220В | 4–6 мм² | до 60 м² |
| 6–9 кВт | однофазная 220В | 6–10 мм² | 60–90 м² |
| 9–15 кВт | трёхфазная 380В | 3×2,5–4 мм² | 90–150 м² |
| 15–24 кВт | трёхфазная 380В | 3×4–6 мм² | 150–240 м² |
Частые ошибки
Самая распространённая ошибка — установка котла без учёта реальной выделенной мощности на дом: люди узнают о лимите только после того, как автомат в уличном щите начинает отключаться. Вторая ошибка — экономия на сечении кабеля, из-за чего провод греется и изоляция плавится на длинных линиях от щита до котла. Третья — отсутствие фильтра в обвязке, что через сезон-два приводит к засорению ТЭНов накипью и падению мощности нагрева при том же расходе электроэнергии.
Частые вопросы
Можно ли поставить электрокотёл в доме без трёхфазного ввода
Можно, если мощность котла не превышает 9 кВт и однофазная сеть дома выдерживает такую нагрузку с учётом остальных потребителей. Для домов площадью больше 100 м² с нормальным утеплением этого часто недостаточно, и приходится либо заказывать трёхфазный ввод, либо ставить два котла меньшей мощности на раздельные контуры.
Сколько стоит подключение электрокотла к сети по деньгам за электроэнергию
Расход зависит от теплопотерь дома, температуры на улице и утепления, поэтому усреднённых цифр по стране нет смысла приводить — они сильно расходятся с реальным счётом за конкретный дом. Ориентировочный расчёт делают по формуле: мощность котла умножают на количество часов работы в сутки и на тариф в вашем регионе, тариф уточняйте у местного поставщика электроэнергии.
Нужен ли электрокотлу дымоход
Нет, электрокотёл не производит продуктов горения и дымоход ему не нужен — это одно из главных отличий от газового или твердотопливного оборудования. Достаточно подвести электричество и трубы отопления, что упрощает монтаж и снимает необходимость в отдельном согласовании дымохода с газовой службой.
Что делать, если котёл после установки постоянно выключает автомат
Первым делом проверяют сечение кабеля и номинал автомата — часто ставят автомат меньше, чем нужно по мощности котла, и он срабатывает от нормальной нагрузки. Если сечение и автомат подобраны верно, а отключения продолжаются, причина может быть в утечке тока на корпус или в неисправном ТЭНе — тут нужен электрик с тестером, самостоятельная диагностика без приборов почти всегда упирается в замену рабочих деталей наугад.
