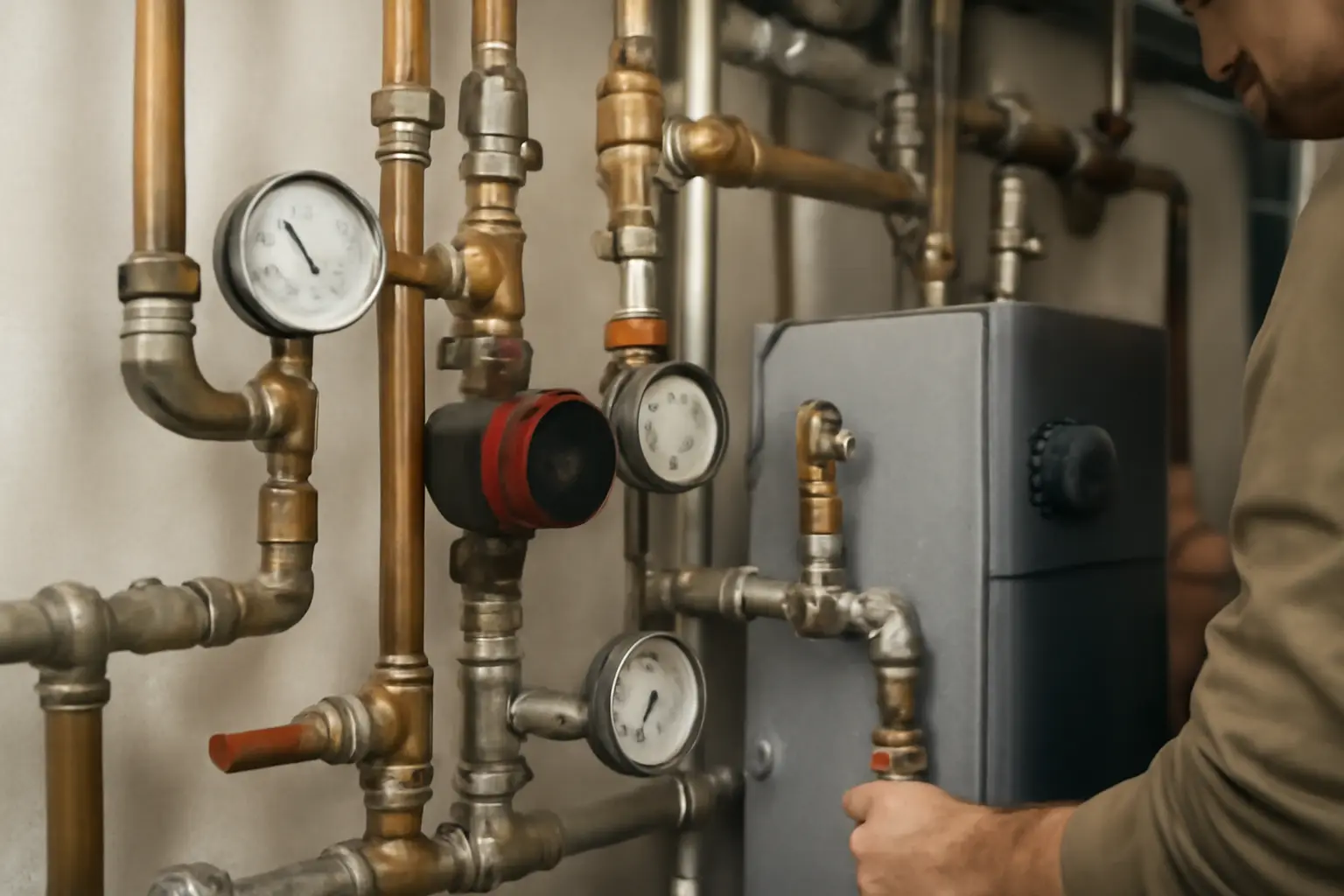

Обвязка двухконтурного котла: схема, элементы, порядок монтажа
Обвязка двухконтурного котла — это все трубопроводы, арматура и дополнительные устройства, которые монтируются вокруг котла и связывают его с системой отопления и водопроводом. Поскольку у такого котла два контура — отопление и горячее водоснабжение, к нему подводят четыре линии: подачу и обратку отопления, холодную воду и трубу горячей воды к смесителям. От того, насколько грамотно собрана эта обвязка, зависит, будет ли котёл нормально держать давление, защищён ли он от засоров и получится ли обслуживать систему без слива всего теплоносителя.
Из чего состоит обвязка
Единой обязательной комплектации нет — состав узлов подбирают под конкретную систему отопления, но в большинстве схем присутствует стандартный набор:
- шаровые краны на всех четырёх подводках — для отключения котла на обслуживание без демонтажа;
- фильтр грубой очистки на обратке отопления — защищает теплообменник от мусора и накипи, которая крошится со стенок труб;
- фильтр на линии холодного водоснабжения — рекомендуется отдельно, особенно если в доме нет общей водоподготовки;
- расширительный бак — компенсирует расширение теплоносителя при нагреве;
- циркуляционный насос — нужен, если в котле его нет или мощности встроенного недостаточно для конкретного контура;
- воздушные и обратные клапаны — выводят воздух из системы и не дают теплоносителю течь в обратном направлении;
- манометр — визуальный контроль давления в контуре отопления;
- сливной кран — для полного или частичного слива системы при ремонте;
- балансировочный кран — для настройки распределения теплоносителя между ветками отопления.
Часть этих элементов уже встроена в сам котёл — например, у многих настенных моделей внутри корпуса стоят манометр, расширительный бак небольшого объёма и предохранительный клапан. Внешняя обвязка в этом случае получается компактнее, но полностью от неё не избавляет: фильтры и запорные краны всё равно ставят снаружи.
Порядок подключения контуров
Контур отопления подключают к патрубкам подачи и обратки котла, между которыми обычно врезают группу безопасности (если она не встроена), фильтр и краны. Контур ГВС проще: холодная вода заходит через фильтр и кран, а горячая вода выходит напрямую к точкам разбора — смесителям, душу, крану на кухне. Важно не путать направление на входных и выходных патрубках котла, они обычно маркированы производителем на корпусе или в паспорте изделия.
Рядом по теме: Как промыть теплообменник двухконтурного котла дома, Обвязка котла отопления в частном доме: схема и элементы и Обвязка газового котла: из чего состоит и как выбрать схему.
Если в доме несколько санузлов или большая протяжённость труб ГВС, иногда добавляют циркуляционный насос именно на линию горячей воды, чтобы не ждать нагрева при каждом открытии крана. Это отдельное решение, которое не входит в базовую обвязку и добавляется по желанию.
Почему схема не универсальна
Частая ошибка — считать, что раз котёл двухконтурный, то и схема обвязки у него всегда одна и та же. На практике выбор конкретных узлов и их расположения зависит от этажности дома, площади отопления, количества контуров разводки (например, тёплый пол плюс радиаторы) и даже от жёсткости воды в регионе. Для одноэтажного дома с одним контуром радиаторов обвязка может ограничиться минимальным набором — краны, фильтр, манометр. Для двухэтажного дома с несколькими ветками отопления и тёплым полом добавляются балансировочные краны, дополнительный насос, а иногда и гидрострелка, если мощности встроенного насоса котла не хватает на весь объём системы.
Типовые узлы обвязки и их назначение
| Узел | Зачем нужен | Когда обязателен |
|---|---|---|
| Шаровые краны | Отключение котла для обслуживания | Всегда, на всех подводках |
| Фильтр на обратке отопления | Защита теплообменника от мусора | Практически во всех схемах |
| Фильтр на ХВС | Защита контура ГВС от накипи и грязи | Рекомендуется, не всегда обязателен |
| Расширительный бак | Компенсация расширения теплоносителя | Если встроенный бак маломощный или отсутствует |
| Циркуляционный насос | Прокачка теплоносителя по контуру | При большой протяжённости труб или нескольких ветках |
| Манометр | Контроль давления | Часто встроен в котёл |
| Сливной кран | Слив системы при ремонте | Желателен в нижней точке контура |
| Балансировочный кран | Распределение теплоносителя между ветками | При нескольких контурах разводки |
Что чаще всего идёт не так
Одна из распространённых проблем — отсутствие кранов на подводках, из-за чего любое обслуживание фильтра или насоса превращается в слив всей системы. Вторая — пропуск фильтра на обратке: со временем это приводит к засорению теплообменника и падению мощности котла, а иногда и к аварийному отключению по перегреву. Третья ошибка — установка обвязки без расчёта под конкретную систему, когда мастер ставит «стандартный» набор без учёта площади дома и количества контуров. В сложных системах с тёплым полом и радиаторами такой подход почти всегда требует последующей переделки.
Частые вопросы
Нужен ли отдельный насос, если он уже встроен в котёл?
Зависит от гидравлического сопротивления системы. Встроенный насос рассчитан на определённую мощность и протяжённость труб. Если контур отопления большой, с несколькими ветками или тёплым полом, встроенного насоса может не хватить, и тогда добавляют внешний, обычно через гидрострелку или коллектор.
Можно ли обойтись без фильтра на холодной воде?
Формально можно, если вода в подаче достаточно чистая и в доме уже стоит общая система водоподготовки. Но раздельные рекомендации по обвязке чаще советуют ставить фильтр отдельно перед котлом — так контур ГВС дополнительно защищён от накипи и мусора, которые могут попасть из общего водопровода.
Чем отличается обвязка для одноэтажного и двухэтажного дома?
Для одноэтажного дома с одним контуром радиаторов обычно достаточно базового набора: краны, фильтр, манометр, расширительный бак. Для двухэтажного дома с несколькими ветками отопления часто добавляют балансировочные краны, дополнительный насос и иногда гидрострелку — чтобы теплоноситель равномерно распределялся между этажами и контурами.
Где ставить сливной кран?
В нижней точке отопительного контура — так, чтобы через него можно было слить весь теплоноситель под действием силы тяжести, без остаточных карманов воды в трубах. Точное место зависит от разводки труб в конкретном доме, и его обычно определяет монтажник при проектировании схемы.
