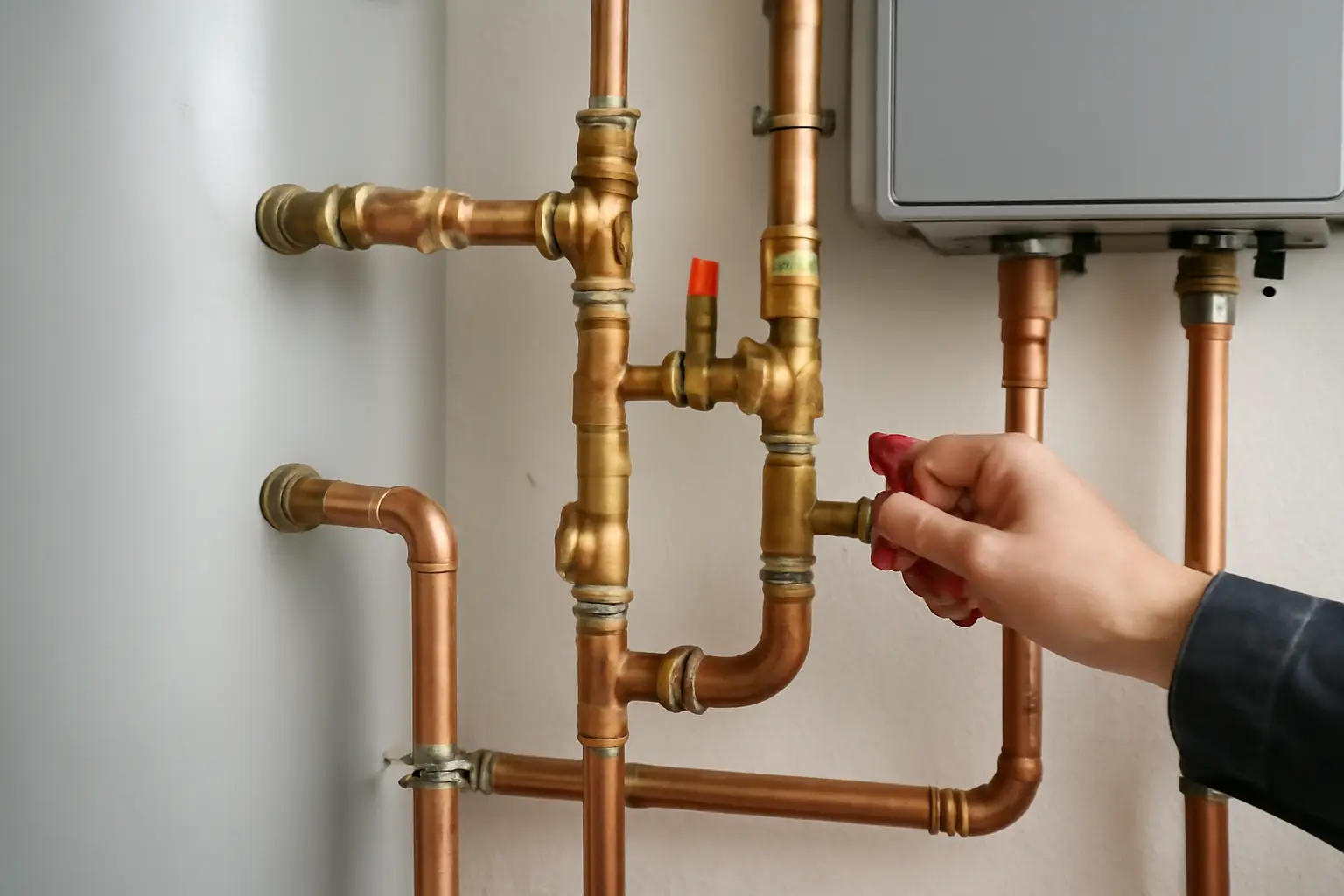

Подключение бойлера косвенного нагрева к двухконтурному котлу
Бойлер косвенного нагрева подключают к двухконтурному котлу через приоритетный контур ГВС: котёл на время нагрева бойлера переключает теплоноситель с отопления на бак, а после достижения заданной температуры возвращается к обычной работе. Переключение выполняет трёхходовой клапан по сигналу датчика температуры в бойлере.
С чего начать
- Двухконтурный котёл с возможностью подключения внешнего бойлера (проверить в инструкции к модели)
- Бойлер косвенного нагрева подходящего объёма
- Трёхходовой клапан с приводом и датчик температуры бойлера
- Циркуляционный насос, если он не встроен в котёл
- Запорная арматура, фильтр, узел рециркуляции ГВС (при необходимости)
- Трубы, фитинги, изоляция для контура между котлом и бойлером
Порядок подключения
- Определить место установки бойлера. Расстояние от котла желательно держать до 3 м, максимум — 5 м: чем короче трасса, тем меньше теплопотерь и проще монтаж.
- Проверить в документации к котлу, поддерживает ли он штатное подключение внешнего бойлера. У некоторых моделей встроенный трёхходовой узел переводится в отдельный режим для внешнего бака — это делается через настройки автоматики, а не механически.
- Смонтировать трёхходовой клапан на выходе из котла: одно направление уходит на отопление, второе — на подачу в бойлер.
- Подключить подачу теплоносителя к верхнему патрубку теплообменника бойлера, обратку — к нижнему. Такая последовательность обеспечивает правильную циркуляцию внутри бака.
- Установить датчик температуры бойлера в предусмотренную гильзу или на корпус согласно инструкции производителя, подключить его к клемам котла или контроллеру клапана.
- Собрать контур водоснабжения бойлера: холодная вода подаётся в нижний патрубок, горячая вода забирается из верхнего.
- Установить циркуляционный насос (если требуется по схеме), запорную арматуру на входах и выходах, фильтр перед бойлером — для защиты теплообменника от накипи и загрязнений.
- При необходимости смонтировать линию рециркуляции ГВС, чтобы горячая вода не остывала в длинных трубопроводах.
- Настроить в меню котла параметры работы с внешним бойлером: приоритет ГВС, температуру нагрева, время работы насоса. Точный перечень настроек зависит от модели — сверяться с инструкцией производителя.
Когда схема не подходит и частые ошибки
Не все двухконтурные котлы работают с внешним бойлером косвенного нагрева без доработки. У части моделей встроенный трёхходовой клапан рассчитан только на переключение между отоплением и проточным нагревом воды, и добавить в схему бак без замены узла или без специального режима в электронике не получится. В этом случае разбираются в возможностях конкретной модели по документации или обращаются в сервисную организацию.
Частая ошибка — перепутать подачу и обратку на теплообменнике бойлера. Если подать теплоноситель снизу, а забирать сверху, циркуляция внутри бака нарушится, и вода будет нагреваться медленнее и неравномерно.
Вторая ошибка — установить бойлер слишком далеко от котла. Длинная трасса увеличивает теплопотери и время выхода на рабочую температуру, а также требует дополнительной изоляции труб.
Третья ошибка — забыть про фильтр перед теплообменником. Без него в бойлере со временем накапливается накипь и мусор из системы, что снижает эффективность нагрева и сокращает срок службы бака.
Четвёртая ошибка — не настроить приоритет ГВС в электронике котла. Без этой настройки котёл может греть отопление и бойлер одновременно либо переключаться некорректно, из-за чего горячая вода нагревается медленно.
Частые вопросы
Можно ли подключить бойлер к любому двухконтурному котлу?
Нет. Возможность работы с внешним бойлером косвенного нагрева закладывается производителем в конструкцию и электронику котла. Перед покупкой бойлера уточняют в инструкции к котлу или у производителя, поддерживается ли такая схема и какие узлы для неё нужны.
Нужен ли отдельный насос для контура бойлера?
Зависит от модели котла. Некоторые аппараты используют встроенный насос отопления и для контура бойлера, переключая поток трёхходовым клапаном. Другие требуют отдельный циркуляционный насос — это указано в схеме обвязки конкретной модели.
Почему бойлер долго нагревается?
Основные причины — большое расстояние между котлом и бойлером, неправильное подключение подачи и обратки, накипь на теплообменнике или неверная настройка приоритета ГВС в электронике котла. Начинают проверку с самой очевидной причины — расположения патрубков.
Обязательно ли ставить рециркуляцию ГВС?
Нет, это не обязательный элемент схемы. Рециркуляция нужна, если горячая вода идёт по длинным трубам к точкам разбора и успевает остывать за время ожидания. В компактных системах с коротким разводом её обычно не делают.
