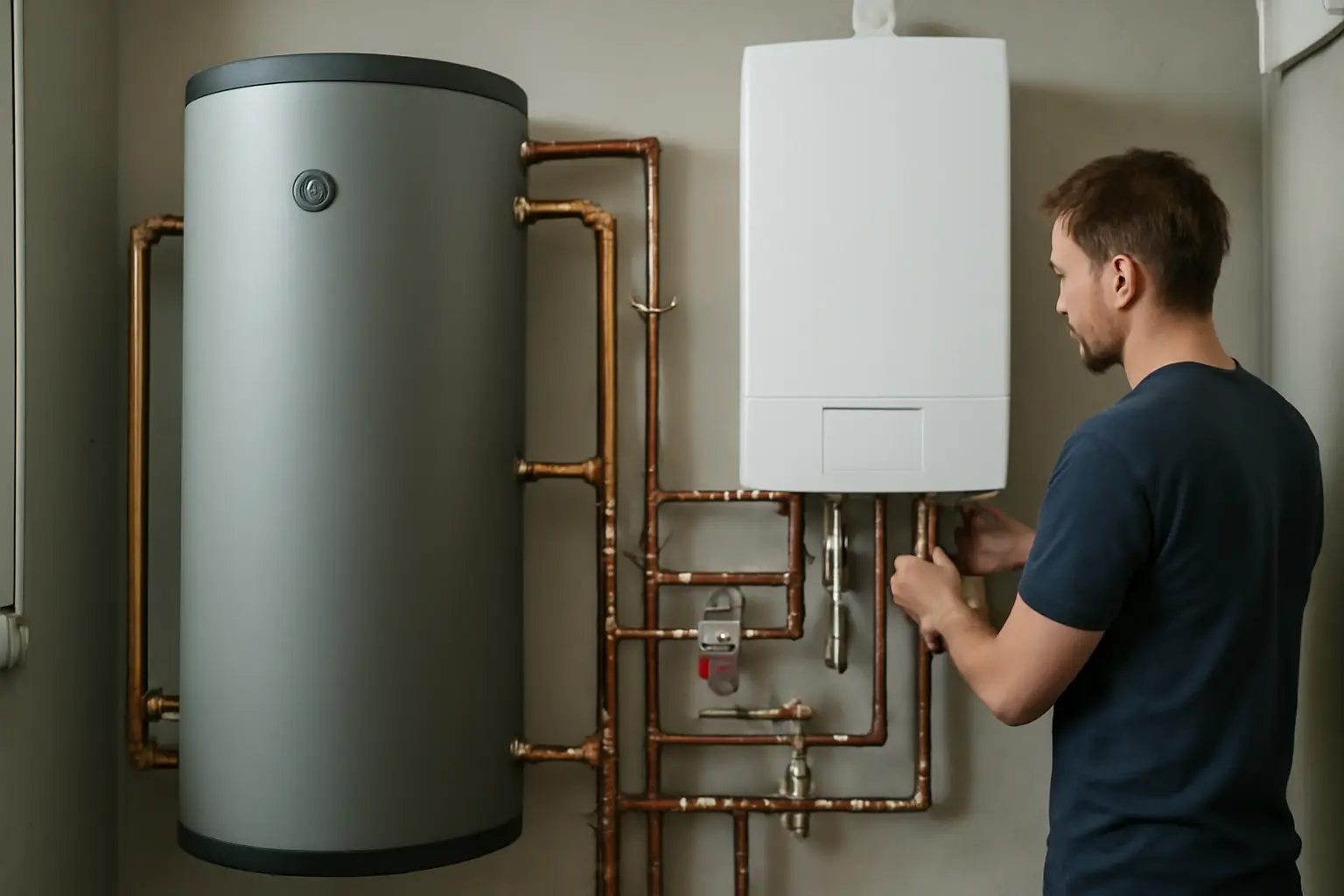

Схема отопления с бойлером косвенного нагрева

Обновлено 4 сентября 2026 г. · Трубы и монтаж

Для большинства частных домов подходят три схемы приоритета ГВС и четыре варианта подключения бойлера к разным источникам тепла — всего семь рабочих решений. Если времени на разбор нет, для дома с одним настенным газовым котлом и одной семьёй из 3–4 человек проще и надёжнее собрать схему с насосным приоритетом через трёхходовой клапан на бойлерной группе — она недорога в деталях и не требует буферной ёмкости.

Схемы по способу приоритета горячей воды

Схема с трёхходовым приоритетным клапаном

Котёл через трёхходовой клапан переключает поток теплоносителя либо на радиаторы, либо на змеевик бойлера. Клапан управляется термостатом бойлера: как только температура воды в баке падает ниже заданной, весь поток идёт на нагрев бойлера, отопление на это время приостанавливается.

Об этом же: Рециркуляция ГВС от бойлера косвенного нагрева: рабочая схема.

Подходит для домов с одним источником тепла и умеренным расходом горячей воды. Минус — во время нагрева бойлера (10–20 минут) радиаторы не получают тепло, что заметно в сильный мороз при частом разборе воды.

Схема с насосным приоритетом

Вместо клапана используются два циркуляционных насоса — на контуре отопления и на контуре бойлера. Контроллер котла или отдельное реле приоритета отключает насос отопления на время работы насоса бойлера.

Отличие от клапанной схемы — быстрее переключение и меньше гидравлических потерь, но нужен отдельный насос и модуль управления. Такая схема отопления с бойлером косвенного нагрева чаще встречается в котлах средней и высокой мощности, где производитель уже предусмотрел разъём для второго насоса.

Параллельное подключение без приоритета

Оба контура — отопление и бойлер — работают одновременно, мощность котла делится между ними пропорционально настройкам балансировочных клапанов или через гидравлический разделитель.

Вариант годится только при избыточной мощности источника тепла: котёл должен покрывать одновременно теплопотери дома и нагрев бойлера без просадки температуры. На практике применяется реже трёх предыдущих схем, обычно в сочетании с твердотопливным котлом и буферной ёмкостью, где запаса тепла достаточно.

Схемы по типу источника тепла

Настенный газовый котёл с встроенной логикой приоритета

Большинство современных двухконтурных и одноконтурных настенных котлов с возможностью подключения бойлера уже содержат встроенный трёхходовой клапан или разъём для насоса приоритета — производителю остаётся только подключить датчик температуры бойлера в разъём платы.

Это самый простой в монтаже вариант: количество внешней автоматики минимально, наладка сводится к выставлению температуры ГВС на панели котла. Ограничение — мощность котла должна быть рассчитана с запасом 20–30% на разогрев бойлера, иначе зимой отопление проседает при каждом заборе воды.

Твердотопливный котёл с буферной ёмкостью

Твердотопливный котёл топится циклами, а не поддерживает постоянную температуру, поэтому между котлом и системой ставят буферную ёмкость (теплоаккумулятор), а бойлер косвенного нагрева подключают либо параллельно буферу, либо последовательно через отдельный насос с приоритетом.

Разница с газовыми схемами — здесь приоритет решает не только вопрос комфорта, но и безопасность: при остывающем буфере нагрев воды в бойлере должен прекращаться раньше, чем упадёт температура в контуре отопления, чтобы избежать конденсации в дымоходе при повторном разжигании. Обвязка сложнее и дороже, но она обязательна при дровяных и угольных котлах мощностью от 15 кВт.

Тепловой насос и бойлер косвенного нагрева

Тепловые насосы работают с низкими температурами теплоносителя (35–45 °C), а вода для бытового потребления требует нагрева до 55–60 °C для профилактики легионеллы. Поэтому бойлер подбирают с увеличенной площадью змеевика — обычным баком, рассчитанным на газовый котёл с температурой 70–80 °C, тепловой насос будет нагревать воду в 2–3 раза дольше.

Часто в такую схему добавляют электрический тэн внутри бойлера как второй контур нагрева — он один раз в неделю поднимает температуру воды выше 60 °C для дезинфекции, пока основной нагрев идёт от насоса.

Гелиоколлектор с догревом от котла

Солнечный коллектор подключается к нижнему змеевику бойлера, второй, верхний змеевик или тэн — к котлу или электросети для догрева в пасмурные дни и зимой. Управляет переключением контроллер солнечной станции, который сравнивает температуру в коллекторе и в нижней части бака.

Схема оправдана в южных регионах и при сезонном проживании, где солнце покрывает основную часть потребности в горячей воде летом. Зимой роль основного источника переходит к котлу, а коллектор фактически простаивает — это нужно учитывать при расчёте окупаемости.

Типичные ошибки при монтаже

Чаще всего бойлер подбирают без запаса по мощности источника тепла: если котёл рассчитан впритык на отопление дома, добавление бойлера без пересчёта мощности приводит к постоянному недогреву воды или радиаторов. Вторая частая ошибка — установка обратного клапана не в том месте обвязки, из-за чего возникает паразитная циркуляция и бойлер греется даже при выключенном насосе. Третья — отсутствие термостатического смесительного клапана на выходе горячей воды, что при温度 нагрева выше 60 °C создаёт риск ожога в точках разбора.
