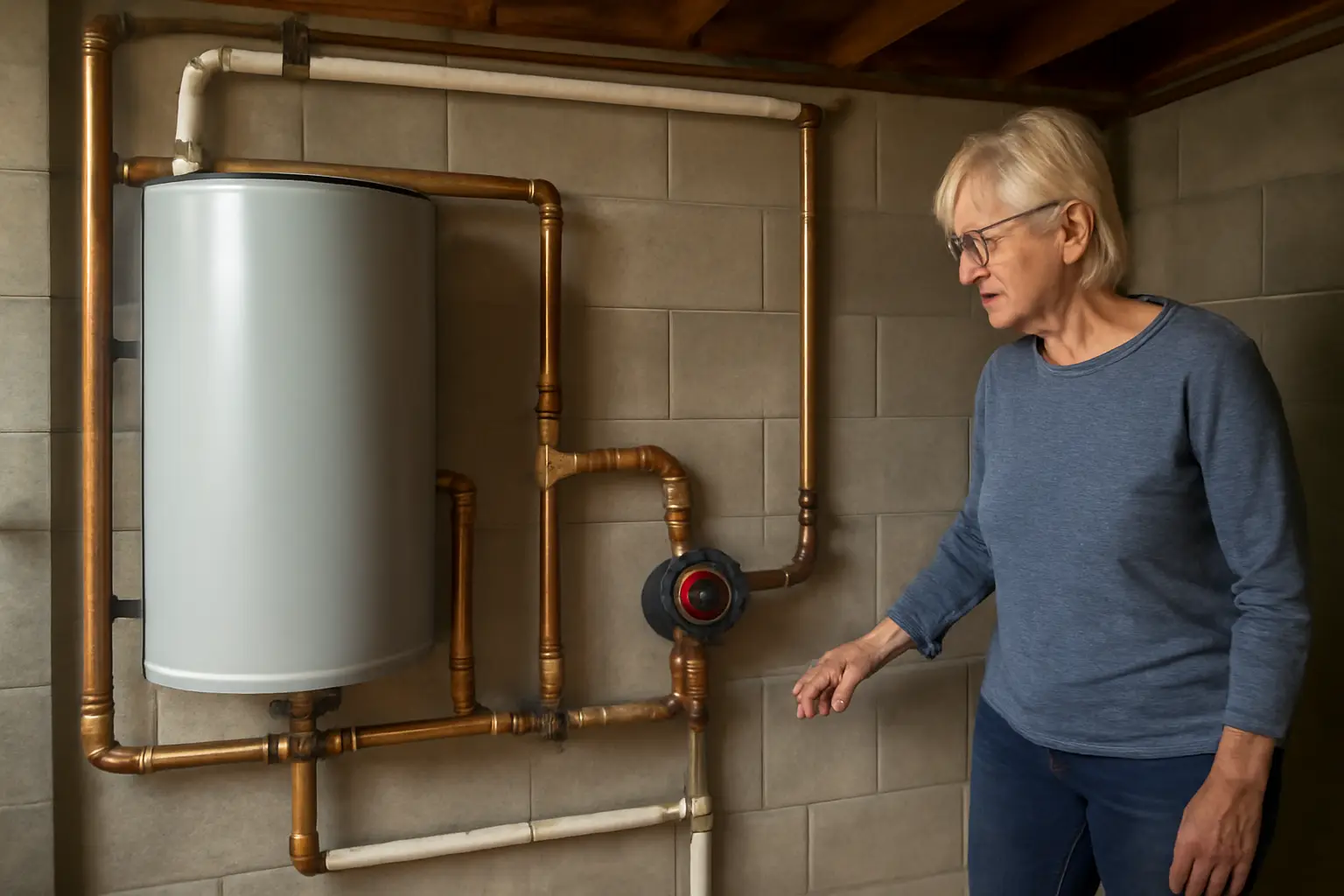

Рециркуляция ГВС от бойлера косвенного нагрева: рабочая схема
Рециркуляция от бойлера косвенного нагрева собирается по кольцевой схеме: от верхнего патрубка бойлера горячая вода идёт по стояку к самым дальним точкам разбора, а обратка через циркуляционный насос малой мощности возвращается в нижнюю треть бойлера или в отдельный патрубок рециркуляции, если он предусмотрен конструкцией. Насос ставится на обратном трубопроде перед входом в бойлер, обязательно с обратным клапаном, чтобы вода не текла самотёком в обратном направлении. Управляет всем этим либо таймер, либо термостат на трубе, либо оба вместе — иначе насос будет крутиться сутками и просто гонять тепловые потери.
От чего зависит схема подключения
Первое — есть ли у бойлера штатный патрубок для рециркуляции. У многих моделей косвенного нагрева объёмом от 150 литров такой патрубок выведен отдельно, обычно на уровне трети высоты бака сверху. Если патрубка нет, обратку рециркуляции подключают через тройник на входе холодной воды в бойлер, ближе к теплообменнику, чтобы возвращаемая вода сразу попадала в зону догрева.
Второе — длина и разветвлённость трубопроводов ГВС. В доме с одним стояком и парой точек разбора рециркуляция часто не нужна вовсе: экономия на ожидании горячей воды не окупает расход энергии на подогрев циркулирующей петли. Смысл появляется, когда труба до самой дальней точки длиннее 8–10 метров или разбор идёт из нескольких комнат сразу.
Третье — тип управления насосом. Постоянная циркуляция круглые сутки увеличивает теплопотери бойлера на 15–25%, поэтому разумно ставить таймер на активные часы суток и термодатчик, который отключает насос, когда труба уже прогрета.
Читайте по теме: Рециркуляция горячей воды с бойлером косвенного нагрева: схема в 7 шагов.
Что учесть при монтаже
Диаметр трубы рециркуляции обычно на один шаг меньше, чем у основной подачи ГВС: если подача 25 мм, обратку рециркуляции делают на 20 мм. Насос выбирают маломощный, до 25-40 Вт, с термостойкими подшипниками — рециркуляционные насосы работают на воде до 60°C, обычные отопительные модели для этого не годятся долгосрочно.
Трубу рециркуляции обязательно теплоизолируют по всей длине, иначе смысл схемы теряется — вода остывает в самой петле быстрее, чем успевает дойти до крана. На вводе в бойлер после насоса ставят обратный клапан пружинного типа, а не лепестковый — он надёжнее держит малый напор циркуляционного насоса.
Вопросы и ответы
Можно ли подключить рециркуляцию к бойлеру без штатного патрубка
Да, через тройник на трубе холодной воды перед входом в бойлер или через переходник на нижнем фланце, если конструкция позволяет снять его для монтажа. Вариант рабочий, но менее эффективный: смешение горячей обратки с холодной подачей чуть охлаждает нижнюю зону бака. На практике разница в комфорте незаметна, если насос управляется термостатом.
Какой насос ставить на рециркуляцию ГВС в частном доме
Для дома до 150–200 квадратных метров достаточно насоса с мощностью 20-40 Вт и расходом 1-2 куб.м/час — этого хватает для компенсации теплопотерь в трубе. Берите модель, рассчитанную именно на рециркуляцию ГВС, а не универсальный циркуляционный насос отопления: у него другой ресурс уплотнений под горячую воду с растворённым кислородом.
Нужен ли обратный клапан на линии рециркуляции
Нужен обязательно, и не один. Один клапан ставят сразу после насоса, чтобы вода не сливалась через него самотёком при остановке. Второй иногда добавляют на входе в бойлер, если давление в системе холодной воды может создавать обратный подпор через петлю рециркуляции.
Как управлять насосом рециркуляции, чтобы не жечь лишнее тепло
Самый практичный вариант — связка таймера и термостата на обратной трубе. Таймер разрешает работу только в часы активного пользования водой, например утром и вечером, термостат довершает дело — отключает насос, когда труба уже прогрелась до заданной температуры, и включает снова через 15-20 минут простоя. Без такой связки насос работает круглосуточно, а теплопотери бойлера ощутимо растут.
Почему в дальней точке вода всё равно идёт не сразу
Чаще всего дело в остывшем участке трубы после крана — рециркуляция греет магистральную петлю, но конечный отрезок к смесителю обычно тупиковый и остаётся холодным. Второй частый вариант — засорённый или неверно поставленный обратный клапан, который держит слишком большое сопротивление и снижает расход насоса ниже расчётного. Проверьте направление стрелки на клапане и его пропускную способность.
Можно ли обойтись без отдельной трубы рециркуляции и использовать существующий контур
Технически можно организовать рециркуляцию через полотенцесушитель или дополнительный радиатор, встроенный в контур ГВС, но такая схема усложняет балансировку и обычно даёт худший результат по скорости прогрева. Отдельная выделенная петля рециркуляции работает предсказуемо и проще в наладке — если труба уже проложена по проекту, менять схему под существующий контур смысла нет.
Что делать, если после монтажа рециркуляция не даёт эффекта
Проверьте направление вращения насоса и правильность подключения обратного клапана — частая ошибка монтажников именно здесь. Дальше стоит замерить температуру на выходе петли и на входе в бойлер: если разница больше 10-15°C, труба плохо изолирована или её диаметр слишком мал для длины контура. Если насос работает, а вода в дальней точке всё равно идёт холодной поначалу, скорее всего дело в тупиковом участке после крана, который рециркуляция физически не может прогреть.
