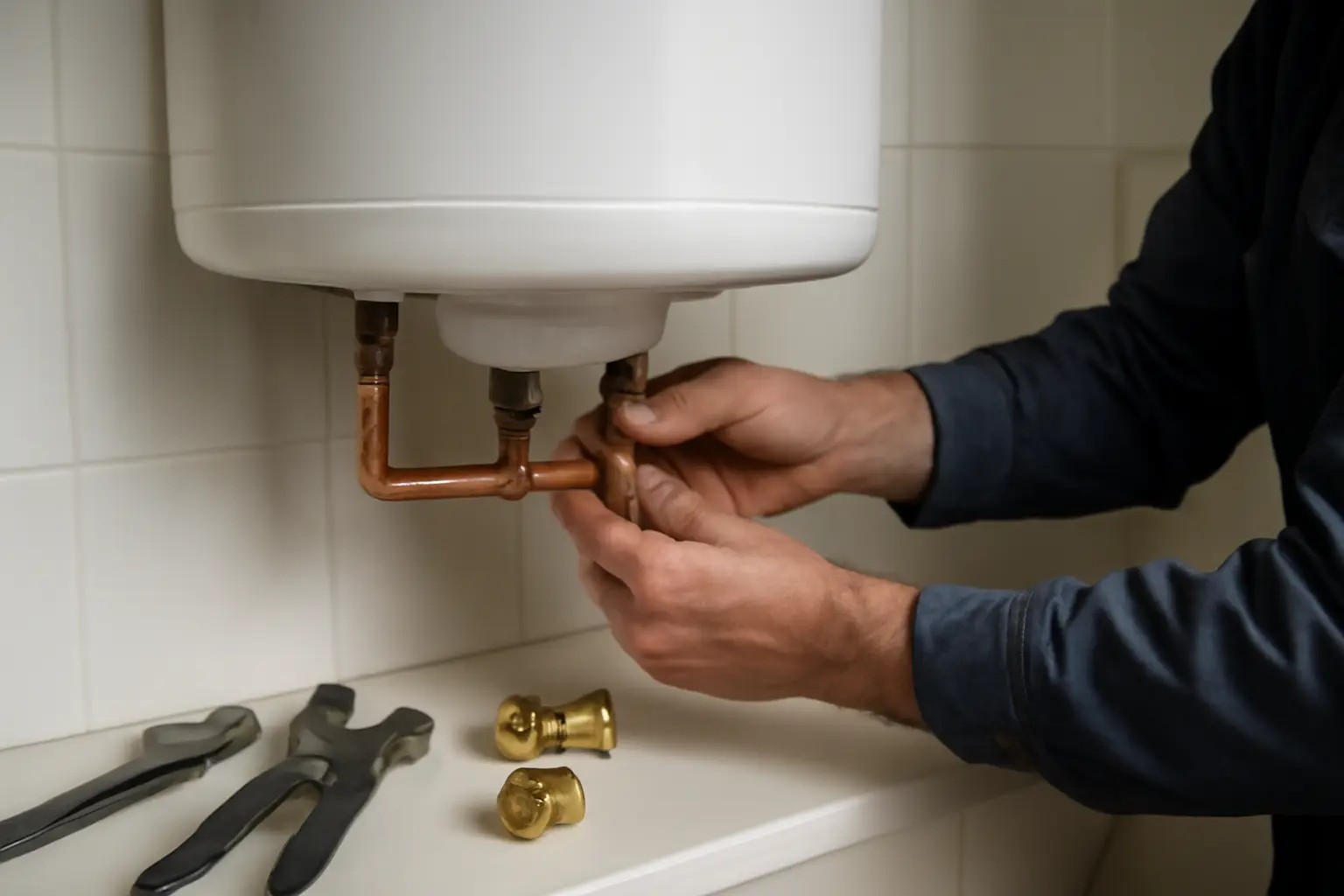

Подключение бойлера косвенного нагрева к котлу
Бойлер косвенного нагрева подключают к системе отопления котла через две трубы: подачу горячего теплоносителя и обратку. Перед подключением убедитесь, что выбрана правильная схема обвязки для вашего котла, проверены все соединения и герметичность, и установлены необходимые приборы контроля и защиты.
Что нужно для подключения
Помимо самого бойлера понадобятся: котёл отопления с достаточной мощностью, циркуляционный насос для контура водонагревателя, трубопровод (металлопластик, медь или полипропилен), четырёхходовой смесительный клапан или трёхходовой клапан для приоритета, манометры, термометры, воздухоотводчики, фильтр грубой очистки, расширительный бак для контура ГВС, редуктор давления и обратный клапан.
Выбор схемы обвязки
Существует две основные схемы. При первой приоритет отдаётся нагреву воды в бойлере: котёл сначала нагревает накопитель, потом направляет теплоноситель в радиаторы. Такую схему используют с трёхходовым смесительным клапаном, управляемым термостатом водонагревателя. При второй схеме котёл одновременно питает и радиаторы, и бойлер через отдельные циркуляционные насосы. Выбор зависит от мощности котла и требуемого объёма горячей воды.
Порядок подключения
- Установите бойлер на надёжную подставку или крепления в удобном месте (обычно рядом с котлом в котельной).
- Подсоедините трубу подачи горячего теплоносителя от котла к нижнему патрубку бойлера через насос и фильтр.
- Подключите трубу обратки от верхнего патрубка бойлера к котлу.
- Установите на контур водонагревателя расширительный бак, воздухоотводчик, манометр и предохранительный клапан.
- Подсоедините входной патрубок холодного водоснабжения с редуктором давления и обратным клапаном.
- Присоедините патрубок горячей воды к разводке водопровода в доме.
- Заполните систему отопления и контур бойлера, удалите воздух из системы.
Проверка перед запуском
До первого включения котла проверьте герметичность всех соединений сухим способом (визуально и на слух при открытии крана холодной воды). Убедитесь, что все краны на подаче и обратке открыты, воздухоотводчик работает свободно. Проверьте давление в расширительных баках (зависит от высоты подъёма теплоносителя и объёма системы — уточните в инструкции). После заполнения системы повторите проверку соединений на предмет подтеков. Настройте циркуляционный насос на нужную скорость согласно инструкции котла.
Таблица неисправностей
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Вода в бойлере не нагревается | Насос не работает, закрыт кран подачи, неисправен клапан приоритета | Проверьте питание насоса, откройте краны, изучите показания приборов на контуре |
| Слабое давление горячей воды | Забит фильтр холодной воды, неисправен редуктор давления | Промойте фильтр или замените картридж, отрегулируйте редуктор |
| Подтекает соединение трубопровода | Недостаточно затянута муфта, износ прокладки | Подтяните гаечным ключом, при необходимости разберите и замените прокладку |
| Срабатывает предохранительный клапан | Избыточное давление в системе, неисправен расширительный бак | Проверьте давление в баке и в системе, отпустите лишний теплоноситель или воздух |
| Котёл часто включается и выключается | Слишком маленький объём расширительного бака, высокое давление | Снизьте давление в системе, установите бак большего объёма |
Когда нужен мастер
Любые работы с газовыми котлами должен выполнять специалист с соответствующим допуском. Обращайтесь к мастеру при неисправности котла, если после проверки и регулировки неисправность не устранена, при подозрении на разрыв трубопровода внутри стены, при необходимости переделки схемы обвязки или замены крупных элементов системы.
Частые вопросы
Какой объём бойлера выбрать?
Зависит от количества точек водоразбора и интенсивности использования. Для семьи из 3–4 человек обычно подходит 100–150 литров, для частного дома — 150–200 литров. При малой мощности котла выбирают меньший объём, чтобы вода успевала нагреваться между использованиями.
Можно ли подключить два бойлера к одному котлу?
Можно, но нужно правильно организовать циркуляцию и убедиться, что мощность котла достаточна для нагрева воды в обоих накопителях. Обычно устанавливают отдельный насос на каждый контур и используют схему с приоритетом или одновременным нагревом в зависимости от потребностей.
Почему нужен отдельный насос на контуре бойлера?
Циркуляционный насос обеспечивает принудительное движение теплоносителя через водонагреватель, что значительно ускоряет нагрев воды и равномерное распределение тепла. Без него вода в бойлере нагревается медленно, и система работает неэффективно.
Какое давление должно быть в расширительном баке?
Начальное давление воздуха в баке обычно составляет 0,5–1,5 бара в зависимости от конструкции системы и объёма контура. Точное значение указано в инструкции котла или бойлера. Проверяйте давление манометром на контуре при отключённом насосе и холодной системе.
Можно ли использовать антифриз вместо воды?
В контуре бойлера, соединённом с водопроводом холодного водоснабжения, использовать антифриз нельзя — он может попасть в питьевую воду. Антифриз применяют только в закрытых отопительных системах без соединения с водопроводом.
