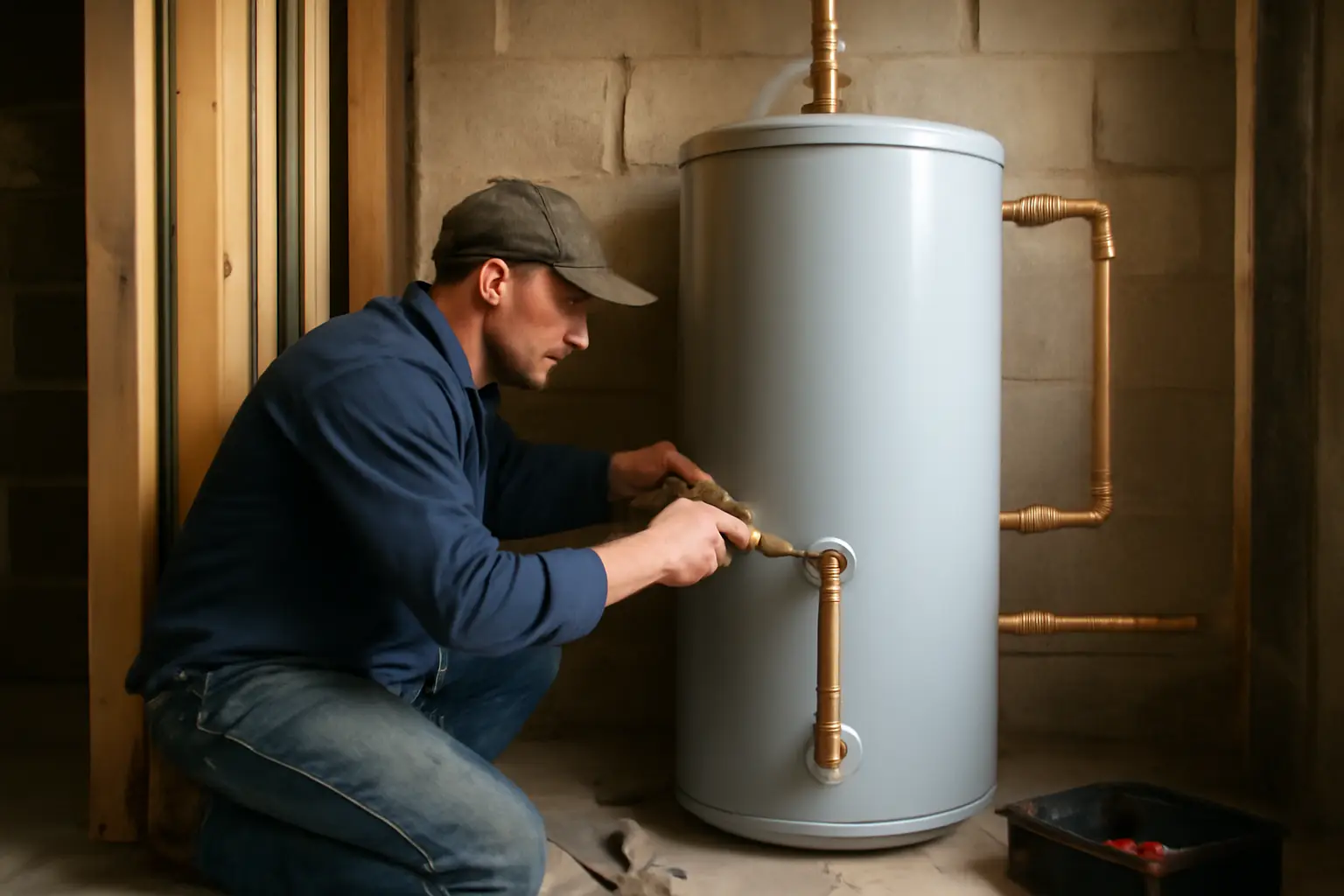

Монтаж бойлера косвенного нагрева: правила установки и подключения
Монтаж бойлера косвенного нагрева состоит из установки бака на подготовленное основание, подключения к контуру отопления через теплообменник и разводки холодной и горячей воды. Бак ставят рядом с котлом, в пределах 1,5–3 метров, чтобы избежать больших теплопотерь на трубе теплоносителя. Обвязка включает циркуляционный насос, трёхходовой клапан или отдельный контур с приоритетом ГВС, группу безопасности и обратный клапан на входе холодной воды. Ошибка в любом из этих узлов оборачивается либо слабым нагревом воды, либо перегревом и срабатыванием предохранительного клапана.
Выбор места и подготовка основания
Бойлер весит от 80 до 250 кг в заполненном состоянии, поэтому пол должен держать нагрузку без прогиба. Напольные модели ставят на бетонное основание или толстую керамическую плитку, деревянный пол усиливают лагами. Расстояние от стен — не менее 5 см для доступа к патрубкам и анодному стержню, сверху нужен зазор 50–70 см на случай замены магниевого анода. Настенные модели до 100 литров крепят на капитальную стену через дюбели с шагом, указанным в инструкции производителя.
Подключение к котлу отопления
От котла к змеевику бойлера прокладывают два патрубка — подачу и обратку теплоносителя. На подаче ставят циркуляционный насос, если котёл не создаёт достаточного напора сам. Схема с трёхходовым клапаном переключает поток теплоносителя между отопительным контуром и бойлером, отдавая приоритет нагреву воды. Без клапана бойлер получает теплоноситель постоянно, что удобно при небольшом объёме воды, но снижает эффективность отопления комнат в пик нагрева.
Рядом по теме: Обвязка бойлера косвенного нагрева: схемы и монтаж и Подключение бойлера косвенного нагрева: 7 шагов монтажа.
Обвязка по контуру ГВС
На входе холодной воды в бойлер обязателен обратный клапан — он не даёт горячей воде уйти назад в водопровод при падении давления. Группу безопасности с предохранительным клапаном на 6–8 бар ставят сразу после обратного клапана, без запорной арматуры между ними. Расширительный бачок на 8–12% объёма бака компенсирует расширение воды при нагреве и продлевает срок службы клапана. На выходе горячей воды монтируют термостатический смесительный клапан, если температура в баке превышает 60 °C — это защищает от ожогов и снижает образование накипи.
Электрическая часть и ТЭН
У большинства моделей есть встроенный ТЭН на 1,5–3 кВт для догрева воды без котла — летом или при его отключении. Подключение ТЭНа требует отдельной линии с заземлением и автоматом на 16 А, розетку располагают вне зоны возможного подтекания. Термостат ТЭНа настраивают на 55–60 °C, чтобы избежать образования накипи на нагревательном элементе и лишнего расхода энергии.
Пуско-наладка и первое включение
Перед подачей теплоносителя контур бойлера промывают и опрессовывают вместе с системой отопления. Бак заполняют водой полностью, до появления воды из крана горячего водоснабжения, только после этого запускают циркуляцию через змеевик. Первый нагрев занимает от 40 минут до двух часов в зависимости от объёма бака и мощности котла. После выхода на рабочую температуру проверяют срабатывание предохранительного клапана — из него должно капать при нагреве, это нормальная работа группы безопасности, а не неисправность.
| Объём бака | Время нагрева от котла 24 кВт | Расстояние до котла | Диаметр труб теплоносителя |
|---|---|---|---|
| 80–100 л | 25–35 минут | до 2 м | DN20 |
| 150–200 л | 40–60 минут | до 3 м | DN25 |
| 300 л и более | 60–90 минут | до 3 м, с насосом | DN25–DN32 |
Частые вопросы
Можно ли ставить бойлер дальше 3 метров от котла
Технически можно, но теплопотери на длинной трубе теплоносителя растут, а время нагрева увеличивается. Трубу в этом случае утепляют по всей длине и увеличивают диаметр на один шаг, чтобы сохранить пропускную способность.
Нужен ли отдельный насос, если он уже есть в котле
Если котёл двухконтурный со встроенным насосом, отдельный насос на линии бойлера обычно не нужен — достаточно трёхходового клапана. Для одноконтурных котлов и схем с приоритетом ГВС отдельный насос ставят почти всегда, иначе циркуляция через змеевик получается слабой.
Почему вода греется медленно после монтажа
Частая причина — воздух в змеевике бойлера или в контуре теплоносителя, из-за чего циркуляция идёт неполноценно. Систему стравливают через воздухоотводчик на верхней точке контура и повторяют запуск. Вторая причина — неправильно настроенный трёхходовой клапан, который отдаёт приоритет отоплению, а не нагреву воды.
Какой уклон труб нужен при монтаже бойлера косвенного нагрева
Для труб теплоносителя специальный уклон не требуется, если система закрытая и с насосной циркуляцией. Уклон важен только на самотёчных участках старых систем — там выдерживают 5–10 мм на метр в сторону котла для схода теплоносителя при опустошении контура.
