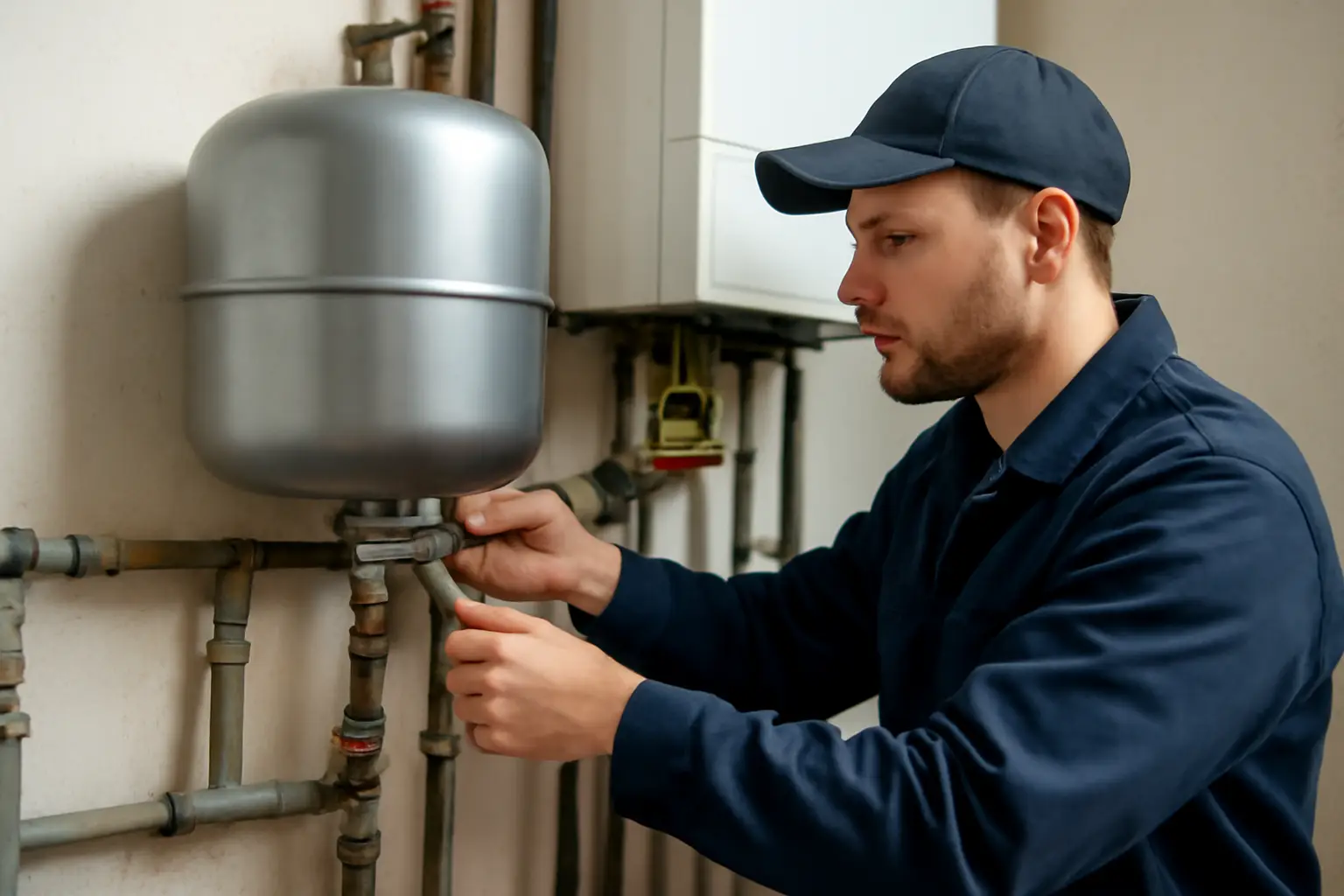

Монтаж расширительного бака для отопления: правила установки
Расширительный бак монтируют на обратной линии перед насосом, в самой холодной точке контура, до которой доходит теплоноситель. Для закрытой системы бак мембранного типа врезают через тройник с отдельным отсечным краном, чтобы можно было снять бак без слива всей системы. Для открытой системы бак ставят в верхней точке, обычно на чердаке или под потолком, выше самого высокого радиатора.
От чего зависит место и способ установки
Тип системы определяет всё остальное. В закрытой системе с мембранным баком место подключения — обратная труба рядом с котлом, до циркуляционного насоса. Насос создаёт разрежение на входе, и если бак стоит после насоса, он хуже компенсирует скачки давления.
По теме: Принцип работы расширительного бака: 8 вариантов систем и Подключение расширительного бака к закрытой системе отопления.
В открытой системе бак играет роль верхней точки и одновременно воздухоотводчика. Его подключают к самой высокой части разводки, обычно отдельной трубой без запорной арматуры — перекрывать её нельзя, иначе система превращается в закрытую без защиты от избыточного давления.
Что учесть при монтаже
- Диаметр подключения бака должен соответствовать диаметру патрубка, переходники лучше не сужать.
- Перед баком в закрытой системе ставят кран, но в обычном режиме он всегда открыт — закрывают его только для обслуживания или замены бака.
- Бак крепят на кронштейн или подвес, вес заполненного бака ощутимый, крепление должно держать нагрузку без вибрации.
- Перед подключением проверяют давление воздуха в мембранном баке — оно должно быть чуть ниже статического давления столба воды в системе.
Вопросы и ответы
На какую трубу ставить расширительный бак — подачу или обратку?
В закрытых системах с мембранным баком — на обратную линию, до насоса. Там температура ниже, мембрана служит дольше, а давление в этой точке стабильнее. На подающей линии баки ставят реже, обычно только по схеме конкретного котла из его инструкции.
Нужен ли кран между баком и трубой?
Кран ставят почти всегда, но держат его открытым постоянно. Закрывают только на время демонтажа бака для ремонта или замены мембраны. Если кран забывают открыть после обслуживания, бак перестаёт компенсировать давление, и предохранительный клапан начинает сбрасывать воду при каждом нагреве.
Как проверить, что бак подключён правильно?
После заполнения системы манометр на котле должен показывать стабильное давление без резких скачков при нагреве. Если давление растёт быстро и клапан сбрасывает воду — либо бак маленького объёма, либо в нём мало воздуха, либо кран перед баком случайно перекрыт.
Можно ли ставить бак горизонтально?
Большинство мембранных баков допускают любое положение, но производитель иногда указывает предпочтительную ориентацию патрубка — вниз или в сторону. Это написано в паспорте изделия. Если ориентация не соблюдена, гарантия может не действовать, хотя работать бак будет.
Что делать, если после монтажа бак не держит давление?
Сначала проверяют давление воздуха в мембране через золотник — оно должно быть в пределах, указанных производителем, обычно 1–1,5 бара. Если воздух в норме, а давление в системе всё равно скачет, ищут мембрану на разрыв или проверяют, не перекрыт ли кран перед баком.
Какой объём бака нужен для конкретной системы?
Объём считают от общего объёма теплоносителя в контуре, обычно берут 8–12% от него для закрытых систем с водой, для антифриза — чуть больше из-за большего расширения. Точный расчёт зависит от типа теплоносителя, высоты системы и рабочего давления, поэтому лучше свериться с таблицей подбора у производителя котла или обратиться в сервисную организацию.
Обязательно ли ставить бак рядом с котлом?
Жёсткого требования по расстоянию нет, важен принцип — до насоса и в холодной зоне контура. На практике бак часто вешают прямо на стену возле котла, потому что там уже есть обратная труба и удобно подключить тройник. Если расстояние до котла большое, трубу подключения делают того же диаметра, без сужений, чтобы не создавать лишнее гидравлическое сопротивление.
