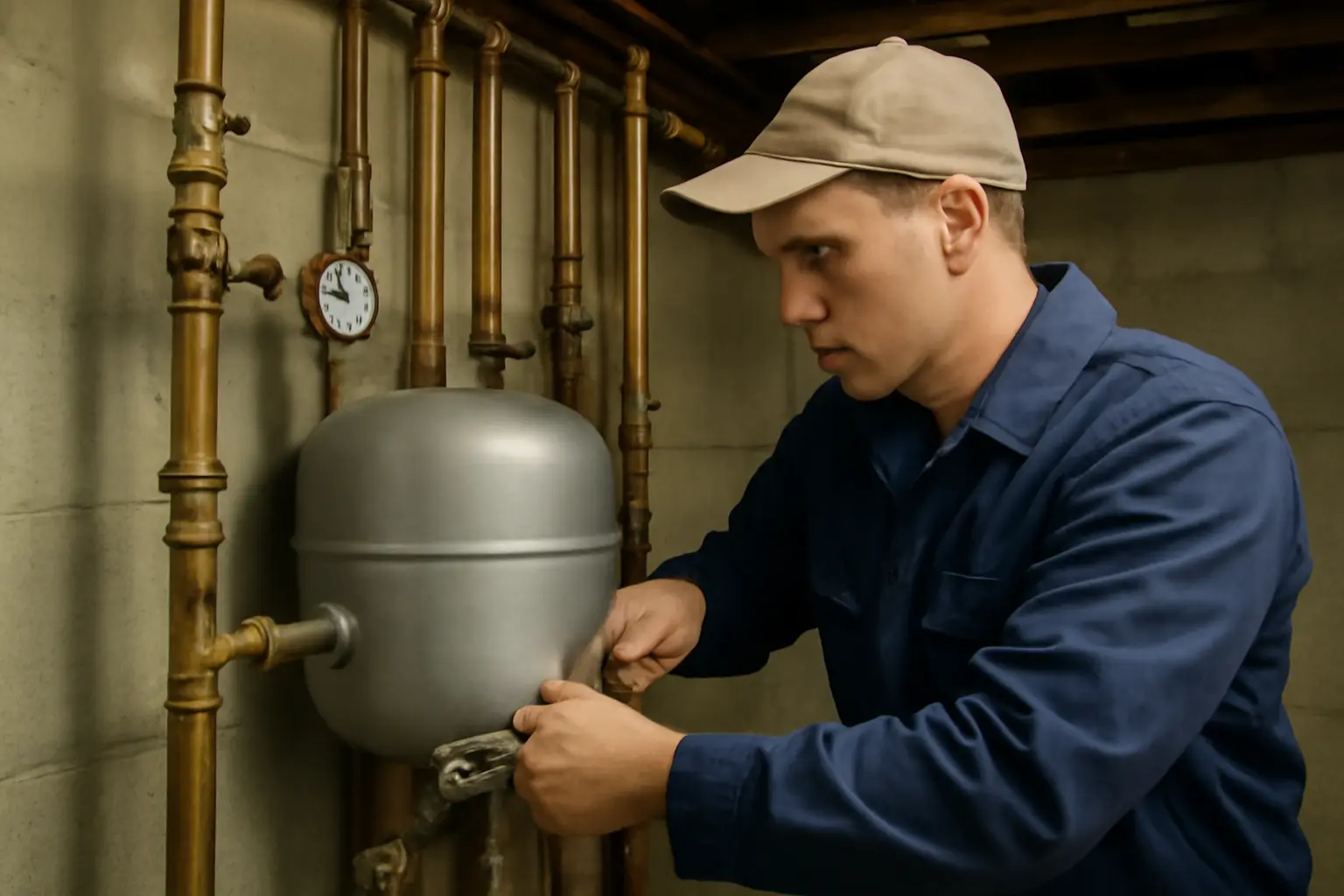

Как установить расширительный бак в системе отопления: 6 правил
Расширительный бак устанавливают на обратной трубе, перед насосом, в самой холодной точке контура — там теплоноситель имеет наименьшую температуру, и бак служит дольше. В закрытых системах бак ставят на входе в котёл или сразу после него, крепят на кронштейн или ставят на пол, если модель напольная. Патрубок подключают через тройник или отдельный отвод, без запорной арматуры между баком и системой — перекрыть эту линию нельзя ни в одном режиме работы.
Где размещать бак: правило холодной обратки
Тепловое расширение воды или антифриза происходит по всему контуру, но компенсировать его удобнее там, где температура ниже и давление стабильнее. Поэтому стандартное место — обратный трубопровод перед циркуляционным насосом. Если поставить бак после насоса, на линии подачи, мембрана будет работать в более жёстких температурных условиях, и срок её службы сократится.
В открытых системах бак ставят в самой верхней точке контура, обычно на чердаке или под потолком верхнего этажа. Здесь работает другой принцип: воде нужно физическое пространство для расширения, и оно должно быть выше всех радиаторов, иначе система не сможет вытеснить лишний объём наружу.
Подключение: тройник, кронштейн, отсутствие кранов
Бак подключают через тройник на трубе или через отдельный патрубок, выведенный от котла. Диаметр подключения обычно 3/4 дюйма — это стандарт для большинства бытовых моделей. Крепление зависит от веса: лёгкие баки до 25 литров подвешивают на резьбовое соединение или короткий держатель, баки от 50 литров и выше ставят на пол или на усиленный кронштейн, рассчитанный на нагрузку.
Между баком и системой не должно быть кранов, вентилей или обратных клапанов. Если линию перекрыть, бак отключится от контура, и при нагреве теплоносителя давление начнёт расти без ограничений — вплоть до срабатывания предохранительного клапана или разрыва трубы. Единственное исключение — сервисный кран, который открыт постоянно и предназначен только для демонтажа бака при обслуживании.
Подготовка бака перед установкой: воздух в мембране
Перед монтажом проверяют давление воздуха в мембранной камере — оно должно быть немного ниже статического давления в системе на этой высоте, обычно на 0,1–0,2 бар. Проверяют через ниппель на верхней части бака обычным автомобильным манометром. Если давление воздуха занижено, мембрана будет постоянно растягиваться до упора, и бак быстрее выйдет из строя. Если завышено — бак не примет достаточный объём теплоносителя, и давление в системе будет расти резче, чем должно.
Регулировку делают до заполнения системы водой, насосом закачивают воздух через ниппель или, наоборот, спускают излишек. После заполнения контура давление в воздушной камере уже не трогают без слива воды из системы.
Расчёт объёма: от чего зависит размер бака
Объём расширительного бака рассчитывают по объёму теплоносителя в системе, максимальной температуре нагрева и рабочему давлению котла. Упрощённо на каждые 100 литров воды в контуре берут 10–12 литров ёмкости бака для систем с обычной водой; для антифриза коэффициент выше, так как он расширяется сильнее — обычно на 30–40%.
Точный расчёт делает инженер по паспортным данным котла и проекту отопления. Занижать объём нельзя — предохранительный клапан начнёт сбрасывать теплоноситель при каждом цикле нагрева, и система будет постоянно терять воду.
| Тип системы | Место установки бака | Давление воздуха в мембране | Особенность подключения |
|---|---|---|---|
| Закрытая, с насосом | обратка перед насосом | 0,1–0,2 бар ниже статического | тройник, без кранов на линии |
| Открытая, естественная циркуляция | верхняя точка контура | не требуется | подключение сверху, атмосферный тип |
| С антифризом | обратка перед насосом | рассчитывается с запасом 30–40% | увеличенный объём бака |
Типичные ошибки монтажа
- Установка крана между баком и системой — из-за этого бак случайно отключают и система работает без компенсации расширения.
- Неправильная ориентация напольного бака — патрубок должен быть направлен строго вверх, иначе воздух скапливается неравномерно и мембрана изнашивается быстрее.
- Занижение объёма бака при переходе с воды на антифриз — старый бак, рассчитанный под воду, не справляется с увеличенным расширением.
- Отсутствие проверки давления воздуха при сезонном обслуживании — со временем мембрана теряет упругость, и это остаётся незамеченным до аварийного сброса клапана.
Что делать, если давление после монтажа скачет
Если после установки бака давление в системе всё равно резко растёт при нагреве, первым делом проверяют давление воздуха в мембране — часто его просто забывают выставить или сбивают транспортировкой. Второй шаг — убедиться, что бак не отрезан краном и подключён именно к обратной линии, а не к подающей через длинный тупиковый отвод, где циркуляция слабая и бак «не чувствует» изменения давления вовремя.
Если оба параметра в норме, а скачки остаются, вероятная причина — недостаточный объём бака для конкретной системы. В этом случае бак заменяют на модель большего объёма или добавляют второй бак параллельно первому. Диагностику точной причины и подбор замены лучше доверить специалисту сервисной организации — на месте проще измерить фактическое давление и объём контура.
Частые вопросы
Можно ли ставить расширительный бак горизонтально?
Большинство мембранных баков допускают любое положение — вертикальное, горизонтальное, на кронштейне или на полу. Ограничение зависит от конкретной модели: в инструкции производителя указано, разрешена ли горизонтальная установка и как должен быть направлен патрубок подключения. Если инструкции нет под рукой, безопаснее ставить бак вертикально с патрубком вниз, как в большинстве бытовых моделей.
Нужен ли обратный клапан перед баком?
Нет, обратный клапан на линии к расширительному баку не ставят. Он заблокирует свободное перетекание теплоносителя между системой и баком, и бак перестанет выполнять свою функцию. Обратные клапаны нужны на других участках системы — например, перед насосом или на линии подпитки, но не на подключении бака.
Как понять, что мембрана в баке порвалась?
Основной признак — вода начинает выходить через воздушный ниппель бака при накачивании манометром или автомобильным насосом. Второй признак — давление в системе растёт резко и неконтролируемо, срабатывает предохранительный клапан чаще обычного. При подтверждении разрыва мембраны бак ремонту не подлежит в бытовых условиях, его заменяют целиком.
Можно ли использовать один бак для отопления и горячего водоснабжения?
Нет, для контура отопления и для линии горячего водоснабжения нужны отдельные расширительные баки. Это разные гидравлические системы с разным давлением и температурным режимом, и смешивать их через один бак производитель не допускает ни для одной распространённой модели.
