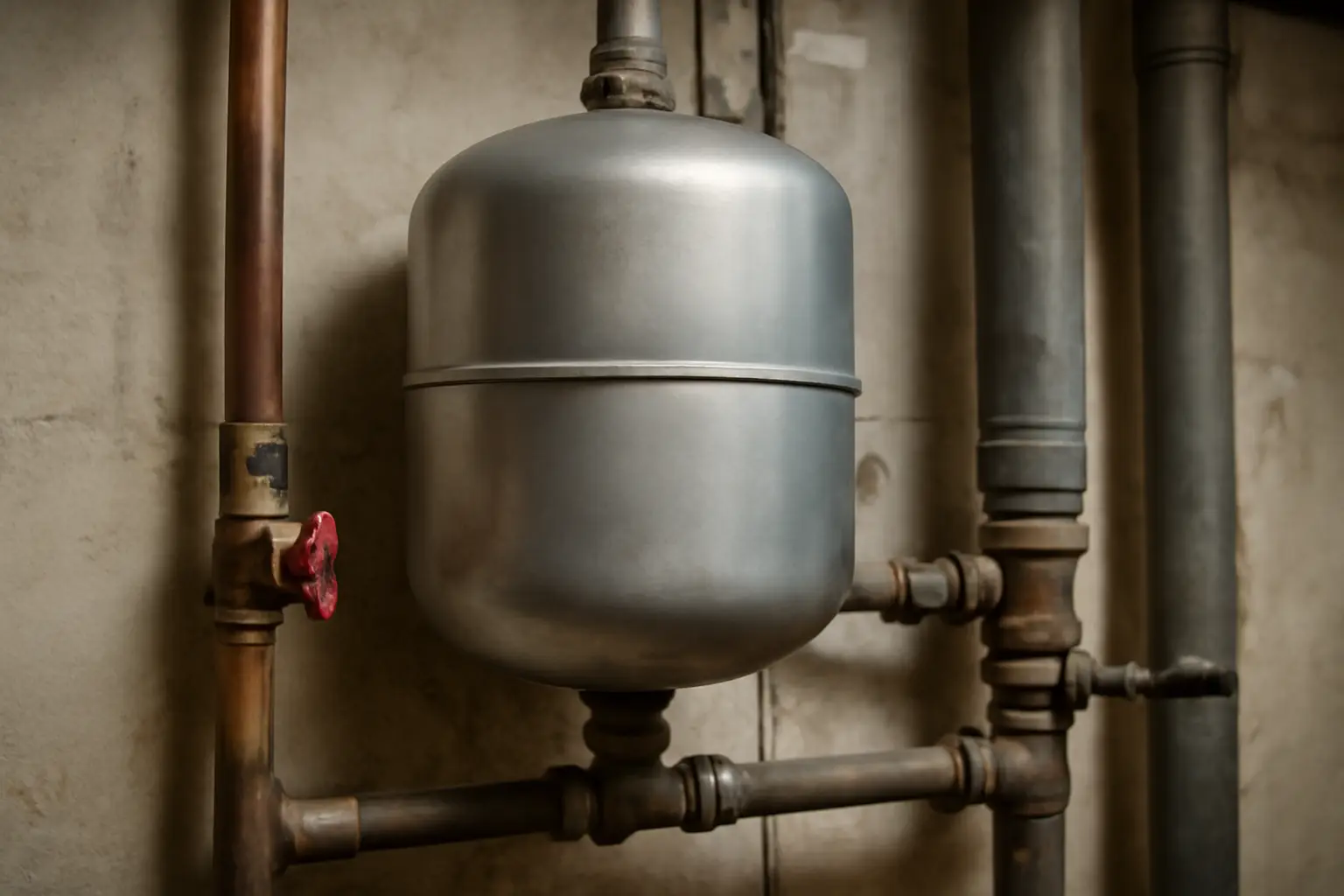

Система отопления с расширительным баком: порядок настройки
Расширительный бак компенсирует увеличение объёма теплоносителя при нагреве и предотвращает аварийный рост давления в системе. Чтобы система отопления с расширительным баком работала правильно, бак подбирают по объёму системы, устанавливают на обратной линии перед насосом и настраивают давление воздушной камеры до заполнения контура водой.
С чего начать
- Расчёт объёма теплоносителя в системе (котёл, трубы, радиаторы) для подбора объёма бака
- Мембранный расширительный бак закрытого типа или открытый бак — в зависимости от схемы отопления
- Манометр, насос для подкачки воздуха (автомобильный или ручной с манометром)
- Группа безопасности с предохранительным клапаном и воздухоотводчиком
- Кран для отключения бака от системы (для обслуживания без слива теплоносителя)
Порядок установки и настройки
- Определить тип системы. В закрытых системах с принудительной циркуляцией используют мембранный бак, подключённый через тройник на обратной трубе перед насосом. В открытых гравитационных системах бак ставят в самой высокой точке контура, обычно на чердаке или под потолком.
- Рассчитать объём бака. Ориентировочно объём расширительного бака составляет 8–12% от общего объёма теплоносителя в системе для воды и до 12–15% при использовании антифриза, так как он расширяется сильнее при нагреве.
- Выбрать место монтажа мембранного бака на обратном трубопроводе, до циркуляционного насоса по ходу движения воды. Это снижает нагрузку на мембрану и продлевает срок службы бака.
- Закрепить бак так, чтобы штуцер для подключения смотрел вниз, если это горизонтальная модель, или в соответствии с инструкцией производителя для конкретной модели.
- Проверить и при необходимости настроить давление воздуха в мембранной камере бака до подключения к системе. Давление воздуха должно быть на 0,1–0,2 бар ниже минимального рабочего давления в системе отопления, обычно это 1,0–1,5 бар для одноэтажного дома.
- Подключить бак к системе через кран, установить группу безопасности с предохранительным клапаном рядом с котлом или баком.
- Заполнить систему теплоносителем через кран подпитки до достижения рабочего давления, указанного производителем котла, как правило 1,5–2 бар для холодной системы.
- Запустить котёл, довести систему до рабочей температуры и проверить давление по манометру. При нагреве давление возрастает на 0,2–0,5 бар — это нормальная работа бака, поглощающего избыточный объём.
- Проверить срабатывание предохранительного клапана и отсутствие протечек в местах соединений после первого цикла нагрева и остывания системы.
Когда план не работает и частые ошибки
Если после заполнения системы давление быстро падает до нуля, скорее всего мембрана бака порвана или потеряна воздушная подушка — бак не выполняет свою функцию, и предохранительный клапан начинает часто срабатывать при нагреве. В этом случае бак меняют или, если конструкция позволяет, подкачивают воздух через ниппель на противоположной от теплоносителя стороне бака.
Частая ошибка — установка бака на подающей линии сразу после котла. Горячий теплоноситель быстрее изнашивает резиновую мембрану, а расположение до насоса физически правильнее с точки зрения гидравлики контура.
Вторая распространённая ошибка — подбор бака без учёта реального объёма системы, «на глазок». Заниженный объём бака приводит к постоянному срабатыванию предохранительного клапана и потере теплоносителя, завышенный объём увеличивает стоимость без практической выгоды.
Ошибкой считается и отсутствие крана между баком и системой. Без крана для замены или диагностики бака приходится сливать весь контур, что увеличивает трудоёмкость обслуживания и расход теплоносителя, особенно если используется дорогой антифриз.
Нередко забывают проверить давление воздуха в баке перед первым заполнением системы — производители поставляют баки с неким стандартным давлением, которое не всегда соответствует параметрам конкретной системы отопления. Проверка манометром на входе бака до подключения экономит время на дальнейшей диагностике.
Частые вопросы
Как понять, что расширительный бак вышел из строя?
Основной признак — резкие скачки давления при нагреве системы и частое срабатывание предохранительного клапана с выбросом теплоносителя. Также о поломке говорит отсутствие сопротивления при нажатии на ниппель воздушного клапана бака или, наоборот, выход воды из воздушного ниппеля, что означает разрыв мембраны.
Можно ли поставить бак меньшего объёма, чем требуется по расчёту?
Установка бака меньшего объёма приведёт к тому, что при нагреве системы давление будет расти быстрее допустимого предела, а предохранительный клапан начнёт срабатывать чаще нормы, сбрасывая теплоноситель и снижая давление в контуре ниже рабочего. Такая система требует постоянной подпитки и работает с повышенным износом арматуры.
Нужен ли расширительный бак в системе с открытым баком на чердаке?
В открытой гравитационной системе роль расширительного бака выполняет открытый бак в верхней точке контура, соединённый с атмосферой, и отдельный закрытый мембранный бак в такой схеме не устанавливают. Открытая схема встречается реже современных закрытых систем с насосом, но остаётся рабочим вариантом для домов без электричества для циркуляционного насоса.
Как часто нужно проверять давление воздуха в мембранном баке?
Плановую проверку давления воздуха в баке рекомендуют проводить раз в год, перед началом отопительного сезона, при отключённой и остывшей системе без давления теплоносителя. Проверка проще, если между баком и контуром установлен отсекающий кран — тогда бак можно проверить без слива всей системы отопления.
