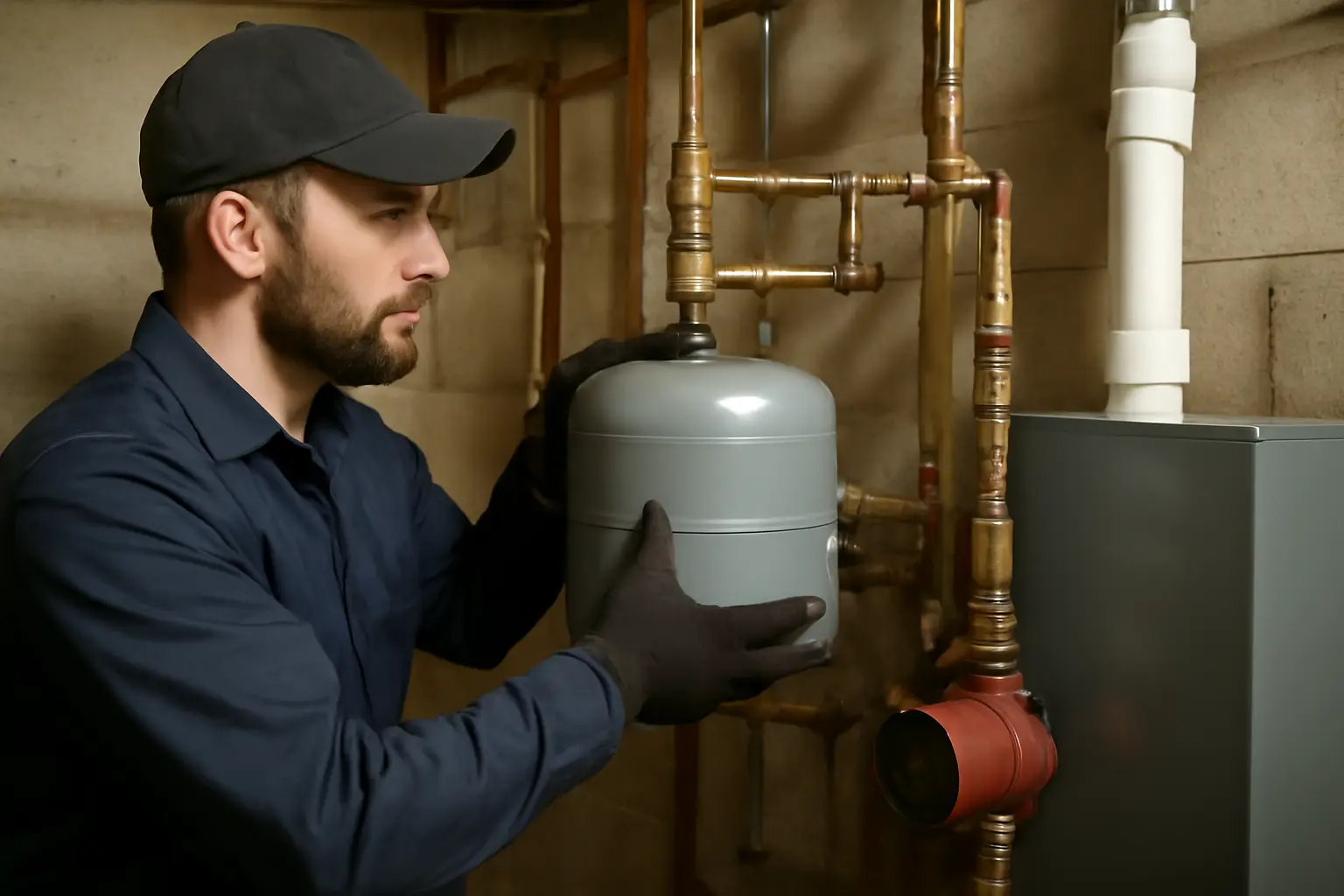

Подключение расширительного бака к закрытой системе отопления
Расширительный бак в закрытой системе отопления врезается на обратной линии перед всасывающим патрубком насоса, отдельным отводом через тройник, без запорной арматуры на самой линии к баку. Такое подключение позволяет мембране гасить скачки давления и температурное расширение теплоносителя без выброса воды через предохранительный клапан. Между баком и системой обычно ставят кран только для сервисного отключения бака, а не для регулировки процесса.
Где именно врезать бак
Правильное место — участок обратного трубопровода до насоса, там давление в системе более стабильно и колебания меньше влияют на мембрану. Если бак установить после насоса, на напорной линии, скачки давления от работы насоса будут постоянно нагружать мембрану, и она быстрее выйдет из строя.
Для настенных котлов с встроенным баком дополнительный расширительный бак подключают параллельно, через тройник на обратке, максимально близко к штатному узлу безопасности котла. Расстояние от котла до бака не критично, важнее сама точка подключения — обратная линия, а не подача.
Из чего состоит узел обвязки
- Тройник на трубе обратки для отвода к баку.
- Шаровой кран для отключения бака при обслуживании — открыт постоянно во время работы системы.
- Соединительная трубка или гибкая подводка от крана до штуцера бака.
- Манометр рядом с баком или на общем узле безопасности, чтобы контролировать давление визуально.
Кран на линии к баку не должен использоваться для регулировки давления. Его закрывают только когда бак снимают для замены мембраны или проверки воздушной камеры. Во всех остальных случаях кран должен быть открыт постоянно.
Какой объём бака нужен
Объём расширительного бака рассчитывается от общего объёма теплоносителя в системе — обычно берут 10% от объёма воды в контуре с запасом на рабочее давление и коэффициент расширения. Точный расчёт зависит от материала труб, высоты стояков и температурного режима, поэтому для сложных систем цифру лучше уточнять по проектной документации или у монтажной организации.
Для небольшого одноэтажного дома с котлом до 24 кВт часто хватает бака на 8–12 литров, если в системе нет большого количества радиаторов и длинных контуров. Для двухэтажного дома с несколькими контурами объём может вырасти до 25–35 литров и выше.
Настройка давления перед установкой
Перед подключением бак нужно проверить на пустой системе, без теплоносителя. Через ниппель со стороны воздушной камеры замеряют давление автомобильным или ручным насосом с манометром. Оно должно быть чуть ниже рабочего давления холодной системы отопления — обычно на 0,2 бара меньше.
Если давление в баке окажется равным или выше давления заполнения системы, мембрана не будет полноценно работать при нагреве теплоносителя, и клапан сброса начнёт срабатывать чаще, чем нужно. Занижение давления в баке тоже плохо — тогда бак не компенсирует расширение вовремя, и давление в системе растёт резко при каждом цикле нагрева.
| Параметр | Типичное значение | Что при нарушении |
|---|---|---|
| Давление в баке (воздушная камера) | на 0,2 бара ниже давления заполнения системы | частые срабатывания клапана или резкие скачки давления |
| Место врезки | обратная линия перед насосом | ускоренный износ мембраны, нестабильное давление |
| Кран на линии к баку | постоянно открыт | бак не компенсирует расширение, рост давления при нагреве |
| Объём бака | около 10% от объёма теплоносителя | частые сбросы через клапан безопасности при недостаточном объёме |
Частые ошибки при монтаже
- Кран на подводке к баку закрывают «на всякий случай» и забывают открыть — бак фактически отключён от системы, и она работает без компенсации расширения.
- Бак ставят на подающую линию сразу после котла — там температура выше, что ускоряет старение резиновой мембраны.
- Давление в баке не проверяют перед монтажом и ставят «как есть» с завода — заводское давление часто не соответствует конкретной системе.
- Бак вешают в самой нижней точке контура без учёта высоты стояков — на верхних этажах давление может отличаться, и расчёт объёма окажется неверным.
Если после подключения бака клапан безопасности продолжает срабатывать при каждом нагреве, скорее всего дело не в объёме бака, а в давлении воздушной камеры или в неисправной мембране. Мембрану проверяют через ниппель: если оттуда идёт вода, а не воздух, бак нужно менять.
Обслуживание после подключения
Раз в отопительный сезон рекомендуется проверять давление в воздушной камере бака при остановленной и остывшей системе. Со временем воздух через мембрану может частично уходить, и давление падает на 0,1–0,3 бара за сезон — это нормальный износ, не повод для замены бака.
Если падение давления происходит быстрее — за месяц-два — вероятна утечка воздуха через ниппель или трещина мембраны. В этом случае лучше обратиться в сервисную организацию, которая обслуживает систему отопления, для диагностики и замены бака при необходимости.
Частые вопросы
Можно ли ставить кран между баком и системой на постоянной основе закрытым?
Нет, кран должен быть открыт всегда во время работы системы. Закрытым он бывает только на время обслуживания или замены бака. Если оставить кран закрытым при работающей системе, бак перестанет выполнять свою функцию, и давление начнёт расти при каждом цикле нагрева.
Что будет, если поставить бак на подачу вместо обратки?
Система в целом будет работать, но мембрана бака окажется под более высокой температурой и большими перепадами давления от насоса. Это сокращает срок службы бака, обычно заметно быстрее происходит потеря эластичности мембраны и падение давления в воздушной камере.
Как узнать нужный объём бака для конкретного дома?
Общее правило — около 10% от объёма теплоносителя в системе, но точный расчёт зависит от материала труб, высоты дома и рабочего давления. Для точного числа лучше свериться с проектом системы отопления или задать параметры дома специалисту монтажной организации.
Почему после установки нового бака клапан всё равно сбрасывает давление?
Чаще всего причина в неправильном давлении воздушной камеры бака — его не проверили и не отрегулировали перед подключением. Второй частый вариант — кран на линии к баку случайно остался закрытым. Проверку начинают именно с этих двух пунктов, прежде чем искать другие причины.
