Как подключить расширительный бак к системе отопления закрытого типа

Обновлено 4 сентября 2026 г. · Давление и теплоноситель

Мембранный расширительный бак врезают в обратную магистраль перед насосом, отдельным отводом через тройник, с обязательным запорным краном и группой безопасности рядом с котлом. Подключение занимает один-два часа, если трубы уже проложены.

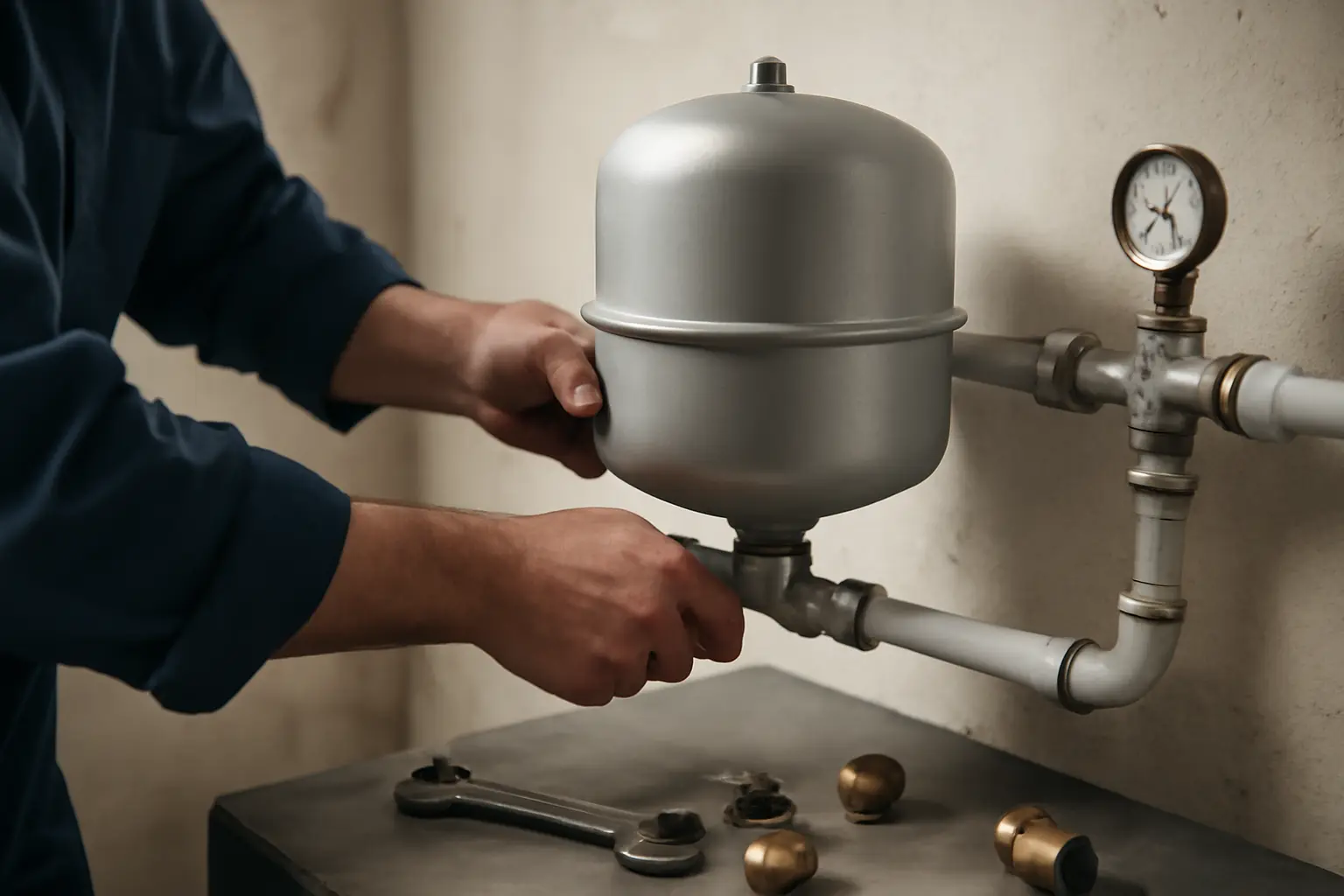

Как подключить расширительный бак к системе отопления закрытого типа

Что понадобится

Порядок подключения

  1. Выберите место установки — участок трубы обратки перед циркуляционным насосом, желательно в наиболее холодной точке системы, рядом с котлом.
  2. Проверьте давление воздуха в мембране бака манометром через ниппель. Для системы высотой до трёх метров обычно нужно 1,0–1,2 бар, для более высоких зданий давление считают отдельно.
  3. Установите шаровой кран на отвод от магистрали — он позволит снять или обслужить бак без слива всей системы.
  4. Вкрутите бак в кран через сгон или гибкую подводку. Бак вешают штуцером вверх, крепление обычно предусмотрено в комплекте — кронштейн на стену или ножки для пола.
  5. Смонтируйте рядом группу безопасности, если она не встроена в котёл: манометр, автоматический воздухоотводчик и предохранительный клапан ставят на одном узле, максимально близко к баку.
  6. Проверьте герметичность всех резьбовых соединений — обмотка должна лежать плотно, без перекосов, иначе через месяц-два появится течь на кране бака.
  7. Заполните систему теплоносителем через кран подпитки до рабочего давления, указанного производителем котла (чаще 1,5–2 бар для холодной системы).
  8. Запустите котёл и наблюдайте за манометром при нагреве: давление должно расти умеренно, без скачков. Если стрелка резко идёт вверх — бак либо не подключён, либо потерял воздух в мембране.
  9. После первого цикла нагрева-остывания проверьте давление ещё раз и подкачайте систему при необходимости — это нормально для первых недель работы.

Частые ошибки и когда план не работает

Самая распространённая ошибка — установка бака на подающую трубу вместо обратки. Горячий теплоноситель быстрее изнашивает мембрану, а сама труба подачи обычно менее удобна для обвязки. Вторая ошибка — забыли проверить давление воздуха в баке перед монтажом: новый бак с завода может стоять на 1,5 бар, а система рассчитана на 1,0 бар, и тогда объём компенсации окажется меньше нужного.

Если бак установлен без отсечного крана, любое обслуживание превращается в слив всей системы. Ставьте кран сразу, даже если инструкция производителя это не требует напрямую.

План не работает, если объём бака подобран неверно — например, взяли готовый комплект котла с баком на 8 литров для системы на 150 литров теплоносителя. В этом случае при нагреве давление будет расти рывками, а клапан безопасности начнёт сбрасывать воду. Здесь нужен отдельный расчёт объёма и, возможно, второй бак параллельно первому.

Отдельный случай — система с твердотопливным котлом без электроники. Из-за инерции нагрева скачки давления там выражены сильнее, и бак нужен с запасом по объёму, иначе клапан безопасности будет срабатывать чаще нормы.

Частые вопросы

Можно ли поставить бак на подающую трубу вместо обратки?

Технически можно, но не рекомендуется: горячий теплоноситель сокращает срок службы мембраны и уплотнений. Обратка предпочтительнее почти во всех случаях.

Нужен ли кран между баком и системой?

Да, отсечной шаровой кран обязателен. Без него замена или обслуживание бака требует полного слива системы.

Как понять, что бак подобран неправильно?

Если при нагреве давление растёт скачками и предохранительный клапан периодически сбрасывает воду — объём бака недостаточен для системы. Нужен пересчёт или второй бак.

Что делать, если после подключения давление всё равно скачет?

Сначала проверьте давление воздуха в мембране — оно может упасть из-за проколотой мембраны или неисправного золотника. Если воздух держится, а скачки продолжаются, проверьте место врезки и наличие воздуха в самой системе через воздухоотводчики.
