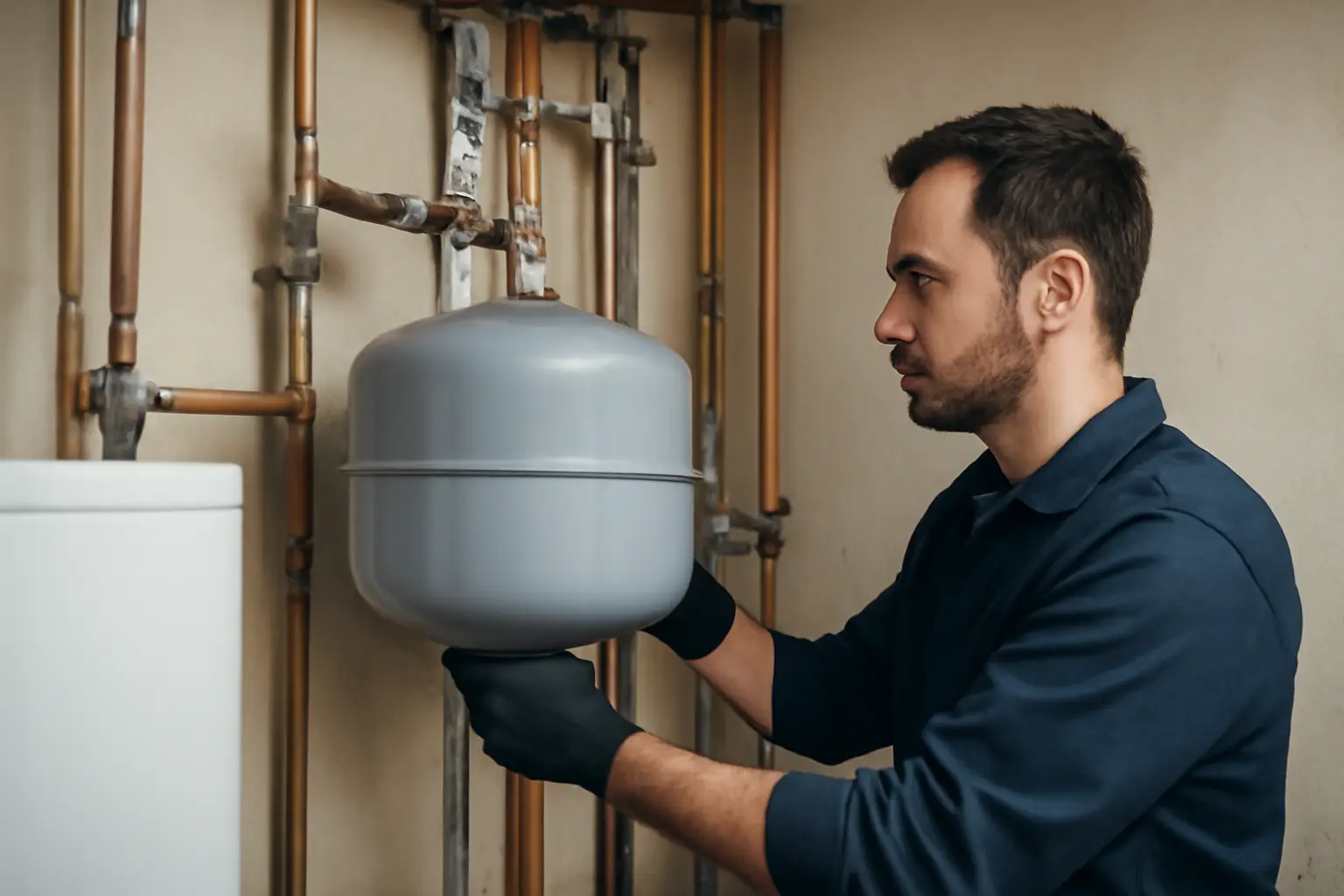

Как установить расширительный бак в системе отопления закрытого типа

Обновлено 4 сентября 2026 г. · Давление и теплоноситель

Расширительный бак в закрытой системе отопления устанавливается по одной из трёх типовых схем и крепится одним из трёх способов — итого получается около семи рабочих вариантов, которые применяются на практике. Если разбираться нет времени: для обычного частного дома с одним котлом бак ставится на обратном трубопроводе перед циркуляционным насосом, крепится на подставке или подвешивается на трубу через тройник с шаровым краном. Это решение подходит в девяти случаях из десяти. Ниже — варианты для остальных ситуаций и разбор ошибок, которые встречаются при монтаже чаще прочих.

Где ставить бак по схеме системы

На обратном трубопроводе перед насосом

Основной и рекомендованный производителями котлов вариант. Бак врезается в обратную линию до циркуляционного насоса, по ходу теплоносителя к котлу. Такое расположение защищает насос от гидроударов и снижает нагрузку на его подшипники, поскольку давление в этой точке минимальное за цикл работы системы.

Читайте по теме: Расширительный бак в закрытой системе отопления: 8 вариантов и Расширительный бак закрытого типа: 8 вариантов устройства.

Подходит для любых закрытых систем с одним контуром отопления — газовый, твердотопливный или электрический котёл, без разницы. От соседних вариантов отличается тем, что не требует дополнительной арматуры сверх стандартного тройника и крана. Обратить внимание нужно на диаметр патрубка бака: он почти всегда меньше диаметра магистральной трубы, и переход делается через переходник, а не через редукцию сечения основной трубы.

Рядом с котлом в составе группы безопасности

Для настенных газовых котлов с встроенным насосом бак часто выносится в узел группы безопасности — блок, где уже собраны предохранительный клапан, манометр и автоматический воздухоотводчик. Этот вариант отличается компактностью: всё оборудование монтируется на одном участке трубы, что упрощает обслуживание и визуальный контроль давления.

Годится для котельных с ограниченным местом и для систем, где производитель котла прямо указывает точку подключения бака в инструкции. На это стоит смотреть в первую очередь: у ряда моделей настенных котлов патрубок для бака уже выведен производителем, и самостоятельно выбирать другую точку врезки не нужно.

Перед гидрострелкой или узлом подмеса в сложных схемах

В системах с несколькими контурами — тёплый пол плюс радиаторы, или дом с пристройкой на отдельном насосе — бак устанавливается на общей обратной магистрали до разделения на контуры, обычно перед гидрострелкой или коллектором. Так весь объём системы компенсируется одним баком без риска, что в одном из контуров давление окажется выше расчётного.

Отличие от простой одноконтурной схемы — расчёт объёма бака ведётся по суммарному объёму теплоносителя во всех контурах, а не по одному участку. Ошибка, которую здесь допускают чаще прочих: ставят бак после разделения контуров, из-за чего компенсация работает только для части системы.

Как закрепить бак физически

Напольная установка на подставке

Баки объёмом от 50–100 литров и выше комплектуются штатной опорной ножкой или ставятся на отдельную металлическую подставку. Вариант обязателен для тяжёлых баков большого объёма, которые нельзя вешать на трубу без риска деформировать патрубок соединения.

Применяется в котельных с достаточной площадью пола — частные дома с твердотопливными или напольными газовыми котлами. От настенного крепления отличается устойчивостью к нагрузке и отсутствием требований к прочности стены. На что смотреть: подставка должна стоять на ровной твёрдой поверхности, без перекоса, иначе со временем нарушится герметичность резьбового соединения на верхнем патрубке.

Настенное крепление

Небольшие баки объёмом до 25–35 литров вешаются на стену с помощью штатного кронштейна, который идёт в комплекте или продаётся отдельно. Такое решение типично для квартир с настенными двухконтурными котлами и для компактных котельных, где место на полу занято другим оборудованием.

Отличается от напольного варианта требованиями к стене: нужен дюбель, рассчитанный на вес заполненного бака (масса воды в баке учитывается полностью, а не приблизительно), и сама стена должна быть капитальной, а не из гипсокартона. При установке на лёгкую перегородку крепление со временем расшатывается, и бак начинает провисать на подающей трубе.

Крепление на трубе через тройник с отсекающим краном

Промежуточный вариант для средних по объёму баков (25–50 литров): бак подвешивается непосредственно на патрубок, врезанный в магистральную трубу через тройник, без отдельного кронштейна. Обязательный элемент — шаровой кран между тройником и баком, позволяющий снять бак для обслуживания или замены мембраны без слива всей системы.

Подходит там, где нет возможности закрепить бак отдельно на стене или полу — например, в тесном техническом шкафу. Ограничение по весу здесь жёстче, чем при настенном креплении: труба и тройник не рассчитаны на постоянную статическую нагрузку, поэтому объём бака для такого способа обычно не превышает paчётный предел, указанный производителем фитинга.

Особенности для разных систем и частые ошибки

Система с настенным двухконтурным котлом

В большинстве настенных котлов бак объёмом 6–10 литров уже встроен в корпус, и отдельная установка расширительного бака в системе отопления закрытого типа требуется только при увеличении объёма контура — например, после подключения тёплого пола или радиаторов в пристройке. Дополнительный бак в этом случае ставится параллельно встроенному, на той же обратной линии, ближе к точке, где начинается новый контур.

Система с несколькими этажами или протяжёнными контурами

Чем больше высота и протяжённость трубопроводов, тем выше рабочее давление в статическом состоянии и тем важнее точный расчёт объёма бака под конкретную высоту столба теплоносителя. Для многоэтажных домов и систем с большим перепадом высот бак часто ставится не единичный, а два меньшего объёма в разных точках магистрали — это снижает пиковую нагрузку на мембрану при быстром нагреве.

Типичные ошибки монтажа

Чаще всего встречаются четыре ошибки: установка бака на подающей линии вместо обратной, что сокращает срок службы мембраны из-за постоянного контакта с горячим теплоносителем; отсутствие отсекающего крана, из-за чего для замены бака нужно сливать всю систему; неправильное давление воздушной подушки в баке, не соответствующее статическому давлению системы; и крепление тяжёлого бака на трубе без дополнительной опоры, что со временем приводит к разгерметизации соединения.
