Расширительный бак закрытого типа: 8 вариантов устройства

Обновлено 4 сентября 2026 г. · Давление и теплоноситель

Расширительный бак закрытого типа состоит всего из трёх обязательных частей: стальной корпус, эластичная мембрана внутри него и ниппель для подкачки воздуха снаружи. Но внутри этой простой схемы скрывается восемь конструктивных вариантов, которые отличаются формой мембраны, способом подключения и монтажом. Если разбираться в устройстве нужно быстро — для бытового отопления в квартире или доме подходит диафрагменный бак со сменной мембраной и одним патрубком: он ремонтопригоден и стоит недорого. Дальше — подробно про каждый вариант, чтобы понимать, что внутри у бака, который уже стоит в системе или который предстоит купить.

Варианты по типу мембраны

1. Баллонный (грушевидный) бак

Мембрана здесь сделана в виде резиновой груши, закреплённой на горловине бака. Теплоноситель заходит внутрь груши, а воздух под давлением остаётся снаружи, между грушей и стенками корпуса. Такая схема хорошо держит перепады температуры и часто встречается в больших промышленных баках объёмом от 100 литров.

Груша со временем растягивается и теряет упругость, тогда бак перестаёт компенсировать давление. Отличие от диафрагменных моделей — в грушевидном баке мембрана крепится только в одной точке, поэтому её проще заменить, но и разрыв случается чаще при перегреве.

2. Диафрагменный бак с несъёмной мембраной

Мембрана в форме плоской тарелки приварена или закатана по всему периметру корпуса на заводе. Разобрать такой бак и заменить мембрану нельзя — при выходе из строя меняют весь узел целиком.

Такие баки дешевле аналогов со сменной мембраной и подходят для небольших систем, где менять деталь через десять лет проще, чем искать подходящую замену. Обратная сторона — при разрыве мембраны бак сразу становится нерабочим полностью, без возможности ремонта.

3. Диафрагменный бак со сменной мембраной

Корпус разборный, состоит из двух половин, соединённых фланцем с болтами. Мембрана крепится по кромке фланца и при необходимости снимается для осмотра или замены.

Это самый ремонтопригодный вариант устройства расширительного бака закрытого типа: не нужно менять весь корпус из-за одной прохудившейся резинки. Такие баки чуть дороже неразборных, но именно их обычно рекомендуют для систем отопления в частном доме, где обслуживание идёт своими силами.

Варианты по подключению к системе

4. Тупиковый бак с одним патрубком

Подключается одной трубой к обратной линии котла через тройник. Самая распространённая схема для бытового отопления: теплоноситель заходит и выходит через одно и то же отверстие.

Такой бак проще монтировать, но при засорении единственного патрубка накипью бак фактически отключается от системы, и это долго остаётся незаметным — давление начинает скакать без видимой причины.

5. Проточный бак с двумя патрубками

Вода проходит через бак насквозь, входя через один патрубок и выходя через другой. Такая конструкция снижает риск застоя теплоносителя и образования накипи внутри корпуса.

Отличие от тупиковой схемы — проточный бак чаще ставят в системах с постоянной высокой скоростью потока, например в котельных с несколькими контурами. Для обычной квартирной системы отопления такая сложность обычно не нужна.

6. Бак с фланцевым узлом обслуживания

Кроме основного патрубка подключения, на корпусе есть отдельный фланец, через который можно подкачать воздух вручную насосом или заменить мембрану без демонтажа всего бака из системы.

Это удобно там, где бак стоит в труднодоступном месте — в нише или под потолком котельной. Разница с обычным диафрагменным баком в том, что обслуживание не требует снятия всей конструкции с креплений.

Варианты по монтажу и расположению

7. Напольный вертикальный бак

Стоит на полу на собственных ножках или опорной раме, патрубок подключения обычно направлен вниз. Такая конструкция типична для баков объёмом от 25 литров, где горизонтальное крепление на стену уже нерационально по весу.

Кому подходит: котельным в частных домах и системам с котлами мощностью выше 30 кВт, где расширительный бак закрытого типа устроен так, чтобы выдерживать больший объём теплоносителя.

8. Настенный горизонтальный бак

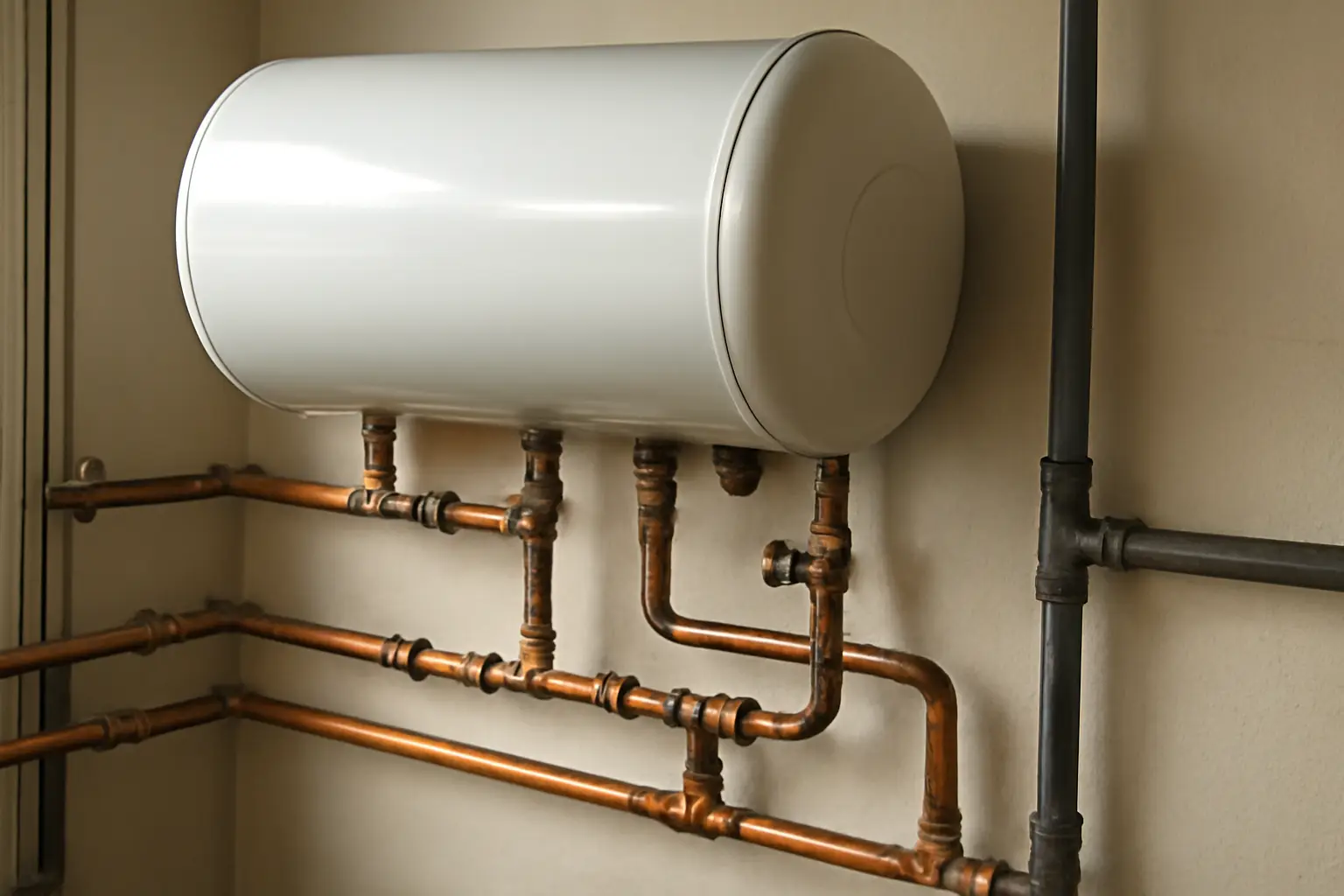

Крепится на стену через кронштейн или скобу, патрубок подключения расположен снизу или сбоку. Компактный вариант для квартир и небольших домов, где место для отдельно стоящего бака не предусмотрено.

Отличие от напольной модели — меньший объём, обычно до 24 литров, и облегчённый корпус. Крепление нужно проверять на надёжность: полный бак с водой весит заметно больше пустого, и слабый кронштейн со временем провисает.

Отдельно стоит сказать про ошибку, которую допускают чаще остальных: покупают бак по объёму без учёта давления, на которое рассчитана мембрана. Даже правильно устроенный расширительный бак закрытого типа не сработает, если заводское давление в воздушной камере не подогнано под рабочее давление конкретной системы. Проверка и подкачка через ниппель — обязательная процедура при установке, независимо от того, какой из вариантов конструкции выбран.
