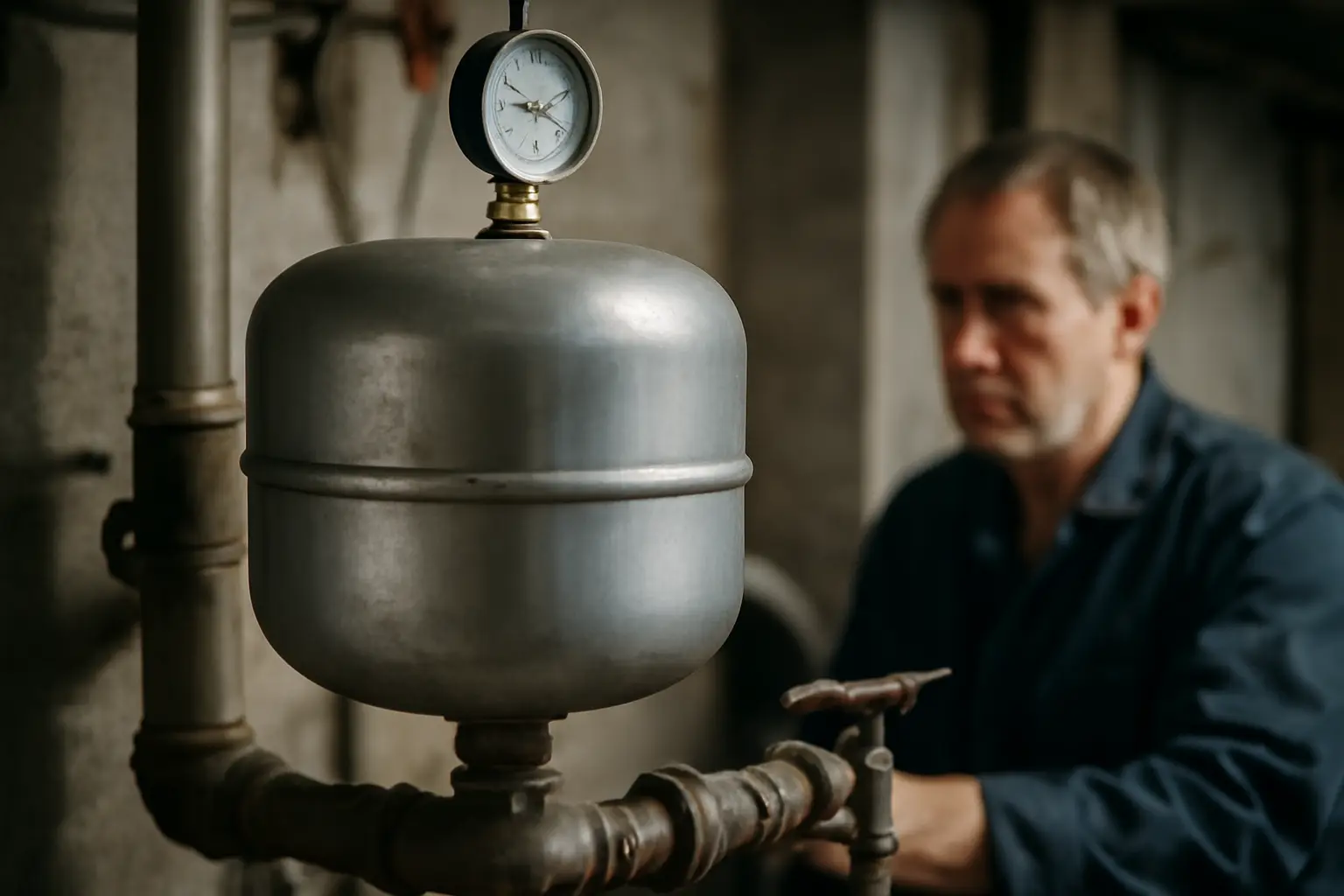

Расширительный бачок закрытого типа: устройство и принцип работы
Расширительный бачок закрытого типа — это герметичная ёмкость, разделённая мембраной на две части: воздушную и водяную. Когда теплоноситель нагревается и увеличивается в объёме, лишняя жидкость заходит в бачок и сжимает воздух за мембраной. При остывании вода уходит обратно в систему. Именно этот механизм не даёт давлению в контуре подниматься до критических значений и защищает котёл и трубы от гидроударов.
Из чего состоит бачок
Корпус чаще всего металлический, окрашенный или из нержавеющей стали. Внутри — резиновая или EPDM-мембрана, которая делит объём на две камеры. Одна камера заполнена теплоносителем и соединена с системой через штуцер, вторая — воздушная, с ниппелем для подкачки, похожим на автомобильный.
Мембрана может быть двух видов: баллонного типа (в виде груши, крепится к горлышку) или разделительная (натянута по всему сечению корпуса и приварена по кругу). Баллонные легче менять при поломке, но чуть менее долговечны. Разделительные держатся дольше, зато при разрыве требуют замены всего бачка.
Снаружи — ниппель для контроля и подкачки воздуха, штуцер для подключения к трубопроводу, иногда манометр или площадка для его установки. У напольных моделей большого объёма бывает опорная ножка или крепление на стену.
Принцип работы
В незаполненной системе воздушная камера накачана до определённого давления — обычно 1,2–1,5 бара, чуть выше статического давления столба воды в системе. Когда систему заполняют теплоносителем, вода заходит в водяную камеру и слегка сжимает мембрану.
При нагреве вода расширяется — у воды это около 3-4% на каждые 60-70 градусов роста температуры — и избыток объёма выдавливает мембрану дальше, сжимая воздух сильнее. Давление в системе растёт, но плавно, а не скачком. При остывании процесс идёт в обратную сторону: воздух расправляется, выталкивает воду назад в контур.
Если бачок подобран правильно и воздух в нём держит нужное давление, скачки давления в системе остаются в безопасном диапазоне — обычно 1,5–2,5 бара для бытового отопления. Предохранительный клапан срабатывает только при аварии, а не при обычном нагреве теплоносителя.
Как рассчитать нужный объём
Точный расчёт делают по формуле, которая учитывает общий объём теплоносителя в системе, коэффициент расширения при максимальной температуре и рабочее давление. Для частного дома проще ориентироваться на приблизительное правило: объём бачка должен составлять 10–12% от общего объёма теплоносителя в системе для воды и 12–15% для антифризов на основе этиленгликоля — они расширяются сильнее.
Если система разветвлённая, с большим количеством радиаторов и тёплых полов, лучше взять бачок с запасом, чем впритык. Недостаточный объём приводит к частым срабатываниям предохранительного клапана и постоянной потере теплоносителя.
Установка и подключение
Бачок закрытого типа обычно ставят на обратной линии, перед всасывающим патрубком насоса — там температура ниже и колебания давления меньше нагружают мембрану. Крепят его либо на отдельной подвеске, либо на кронштейне рядом с котлом.
Между бачком и системой желательно поставить отсекающий кран — это позволяет снимать бачок для обслуживания без слива всей системы. После установки перед первым запуском проверяют давление воздуха в камере насосом или компрессором через ниппель, сверяясь с манометром.
Обслуживание и типичные ошибки
Раз в год, лучше перед началом отопительного сезона, стоит проверить давление воздуха в бачке — оно снижается со временем даже без утечек, просто за счёт естественной диффузии газа через мембрану. Подкачивают воздух насосом при полностью сброшенном давлении воды в системе.
Частая ошибка — подкачивать бачок, не сбросив давление в контуре: показания получаются искажёнными, и бачок в итоге работает неправильно. Другая ошибка — установка бачка меньшего объёма, чем требует система, из желания сэкономить место или деньги. Итог — постоянный сброс теплоносителя через клапан и завоздушивание системы.
Если система перестала держать давление стабильно, а клапан сбрасывает воду чаще обычного, вероятная причина — порванная мембрана или потерянное давление воздуха. Проверить это можно, отсоединив бачок и слив воду через штуцер: если вода вытекает не только из водяной части, а идёт с воздухом через ниппель — мембрана повреждена, бачок нужно менять или ремонтировать, если конструкция позволяет заменить баллон.
| Параметр | Малый бачок (до 12 л) | Средний (18–35 л) | Большой (50 л и более) |
|---|---|---|---|
| Где применяется | Квартира, небольшой дом | Дом до 150–200 м² | Крупный дом, коттедж с тёплыми полами |
| Типичное давление воздуха | 1,2–1,5 бар | 1,3–1,5 бар | 1,5–2 бара |
| Тип мембраны | Баллонная | Баллонная или разделительная | Разделительная |
| Периодичность проверки давления | Раз в год | Раз в год | Раз в год, желательно чаще при активной эксплуатации |
Частые вопросы
Чем закрытый бачок отличается от открытого расширительного бака?
Открытый бак сообщается с атмосферой и ставится в верхней точке системы, обычно на чердаке. Закрытый бачок герметичен, работает за счёт сжатия воздуха мембраной и может стоять в любом удобном месте рядом с котлом. Закрытые системы дают более стабильное давление и не позволяют теплоносителю испаряться и насыщаться кислородом.
Можно ли поставить бачок меньшего объёма, чем рекомендовано?
Формально можно, но система будет работать на пределе: давление будет чаще подниматься до порога срабатывания предохранительного клапана, а теплоноситель будет постепенно уходить через сброс. Со временем это приведёт к завоздушиванию и необходимости постоянно подпитывать систему.
Как понять, что мембрана бачка порвалась?
Основной признак — вода начинает выходить через воздушный ниппель при подкачке, либо давление в системе скачет резко и непредсказуемо, несмотря на нормальный объём бачка. В этом случае бачок нужно снять и проверить, а при подтверждении разрыва — заменить мембрану или весь бачок целиком.
Нужно ли ставить манометр рядом с бачком?
Манометр удобен, но не обязателен именно у бачка — важнее иметь общий манометр на системе отопления, который показывает актуальное давление теплоносителя. По его показаниям и ориентируются при проверке и подкачке расширительного бачка.
