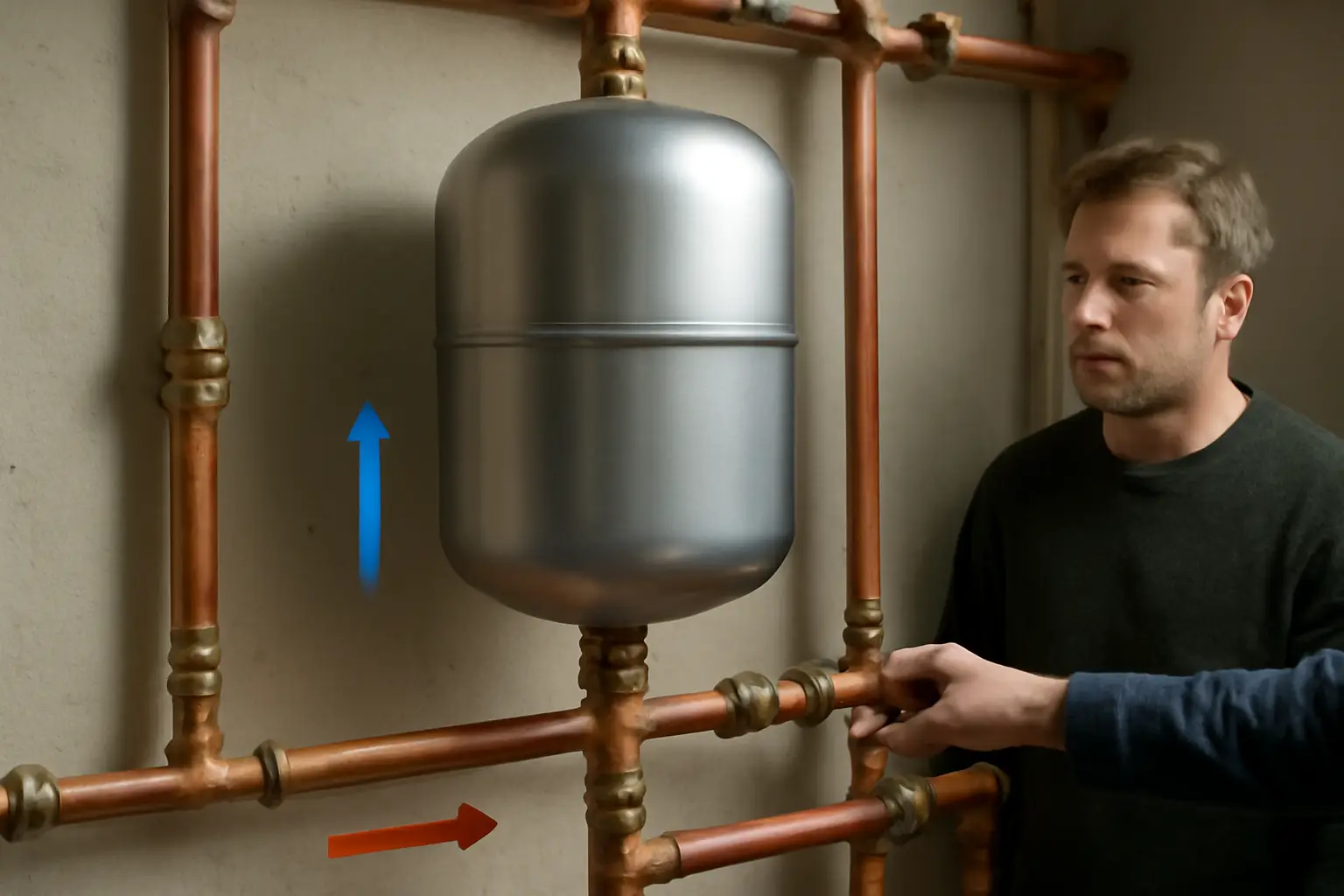

Как работает расширительный бак в системе отопления
Расширительный бак компенсирует увеличение объёма теплоносителя при нагреве: вода при нагревании расширяется на несколько процентов, и если этому расширению некуда деваться, давление в системе резко растёт и срабатывает предохранительный клапан. Бак принимает лишний объём воды в свою эластичную камеру, а при остывании отдаёт его обратно в систему. Без него любая закрытая система отопления через пару циклов нагрева-остывания начнёт сбрасывать воду через клапан или потечёт в самом слабом месте.
Что происходит внутри бака
Внутри мембранного бака есть две полости, разделённые резиновой мембраной или подушкой. С одной стороны — теплоноситель, с другой — воздух под определённым давлением, закачанный через ниппель, похожий на автомобильный. Когда вода нагревается и расширяется, она давит на мембрану и сжимает воздушную подушку. Мембрана растягивается, объём воздушной камеры уменьшается, а давление в ней растёт ровно настолько, чтобы удержать систему в безопасных пределах. При остывании вода сжимается, давление воздуха выталкивает мембрану обратно, и жидкость возвращается в трубы.
Именно баланс между предварительной накачкой воздуха и рабочим давлением системы определяет, насколько плавно бак гасит скачки. Если воздуха в камере слишком мало, мембрана быстро дойдёт до упора, и бак перестанет амортизировать расширение — система снова начнёт сбрасывать давление через клапан.
Закрытый и открытый тип — в чём разница
Открытый расширительный бак — это просто ёмкость без мембраны, установленная в самой верхней точке системы, часто на чердаке. Воздух там свободно контактирует с теплоносителем, поэтому вода со временем насыщается кислородом, что ускоряет коррозию труб и радиаторов. Такие баки почти не используют в современных системах — только в старых самотёчных схемах без насоса.
Закрытый мембранный бак герметичен, теплоноситель не контактирует с воздухом напрямую, коррозия идёт медленнее. Его можно ставить в любом удобном месте — обычно рядом с котлом, — и он не требует утепления в отличие от чердачного варианта.
Как подобрать давление накачки
Заводская накачка бака часто рассчитана на давление 1–1,5 бар, но её нужно проверять и подгонять под конкретную систему. Общее правило: давление воздуха в баке должно быть примерно равно статическому давлению столба воды в системе (для двухэтажного дома это обычно 0,3–0,5 бар на каждые 5 метров высоты) или чуть выше минимального рабочего давления холодной системы. Если накачать бак слишком сильно, он начнёт срабатывать позже нужного момента, и пиковое давление при нагреве окажется выше расчётного. Если недокачать — бак "выработает" свой объём раньше времени.
Проверка делается манометром через ниппель на воздушной стороне бака, обязательно при остывшей и сброшенной по давлению системе — иначе показания будут искажены давлением воды с другой стороны мембраны.
Признаки, что бак не справляется
- Манометр котла показывает скачки давления при каждом включении горелки или насоса.
- Предохранительный клапан периодически подтравливает воду, особенно после нагрева.
- При встряхивании бака слышен звук плеска воды с обеих сторон — признак разрыва мембраны.
- Бак на ощупь горячий полностью, а не только в верхней части, куда обычно приходит вода.
Разорванная мембрана — самая частая причина отказа, обычно через 6–10 лет службы, иногда раньше при частых перепадах давления. В этом случае воздушная камера заполняется водой, компенсировать расширение бак уже не может, и его меняют целиком — ремонт мембраны в бытовых условиях смысла не имеет.
Сводка по объёму и давлению
| Объём системы отопления | Ориентировочный объём бака | Типичное давление накачки |
|---|---|---|
| до 100 л | 8–12 л | 1,0–1,2 бар |
| 100–200 л | 18–25 л | 1,2–1,5 бар |
| 200–400 л | 35–50 л | 1,5–2,0 бар |
| свыше 400 л | по расчёту, часто несколько баков | уточняется индивидуально |
Частые ошибки при установке и обслуживании
Бак часто ставят без опоры, подвешивая на одном патрубке — со временем от вибрации трубка подтекает или бак перекашивается. Второе распространённое упущение — забывают проверять давление накачки при первом заполнении системы и потом уже никогда, хотя воздух через резину медленно уходит и раз в год-два подкачка нужна почти всегда. Третья ошибка — подбирают бак впритык по объёму, без запаса, и при малейшем увеличении объёма системы (добавили радиатор, поменяли трубы на большего диаметра) бак начинает работать на пределе.
Частые вопросы
Можно ли ставить расширительный бак горизонтально
Большинство мембранных баков допускают любое положение, но производитель обычно указывает предпочтительную ориентацию в паспорте — вертикально ниппелем вверх считается более надёжным вариантом, потому что воздух не задерживается в патрубке подключения.
Почему манометр показывает разное давление до и после отопительного сезона
Резина мембраны со временем теряет эластичность и слегка пропускает воздух, поэтому давление накачки снижается на 0,1–0,3 бар за сезон — это нормально, если снижение небольшое и стабильное, а не резкое.
Что будет, если расширительный бак вообще отсутствует или неисправен
Система будет держаться на предохранительном клапане: при каждом нагреве лишняя вода будет сбрасываться через него, что приводит к постоянной подпитке свежей водой, ускоренной коррозии и завоздушиванию — клапан не рассчитан на постоянную работу в этом режиме и быстро изнашивается.
Как понять, что нужен бак большего объёма, а не просто подкачка
Если после правильной накачки давление всё равно скачет за пределы нормы при каждом цикле нагрева, а объём системы вырос из-за расширения контуров или добавления радиаторов, дело не в накачке, а в том, что сам бак стал слишком мал для нового объёма теплоносителя.
