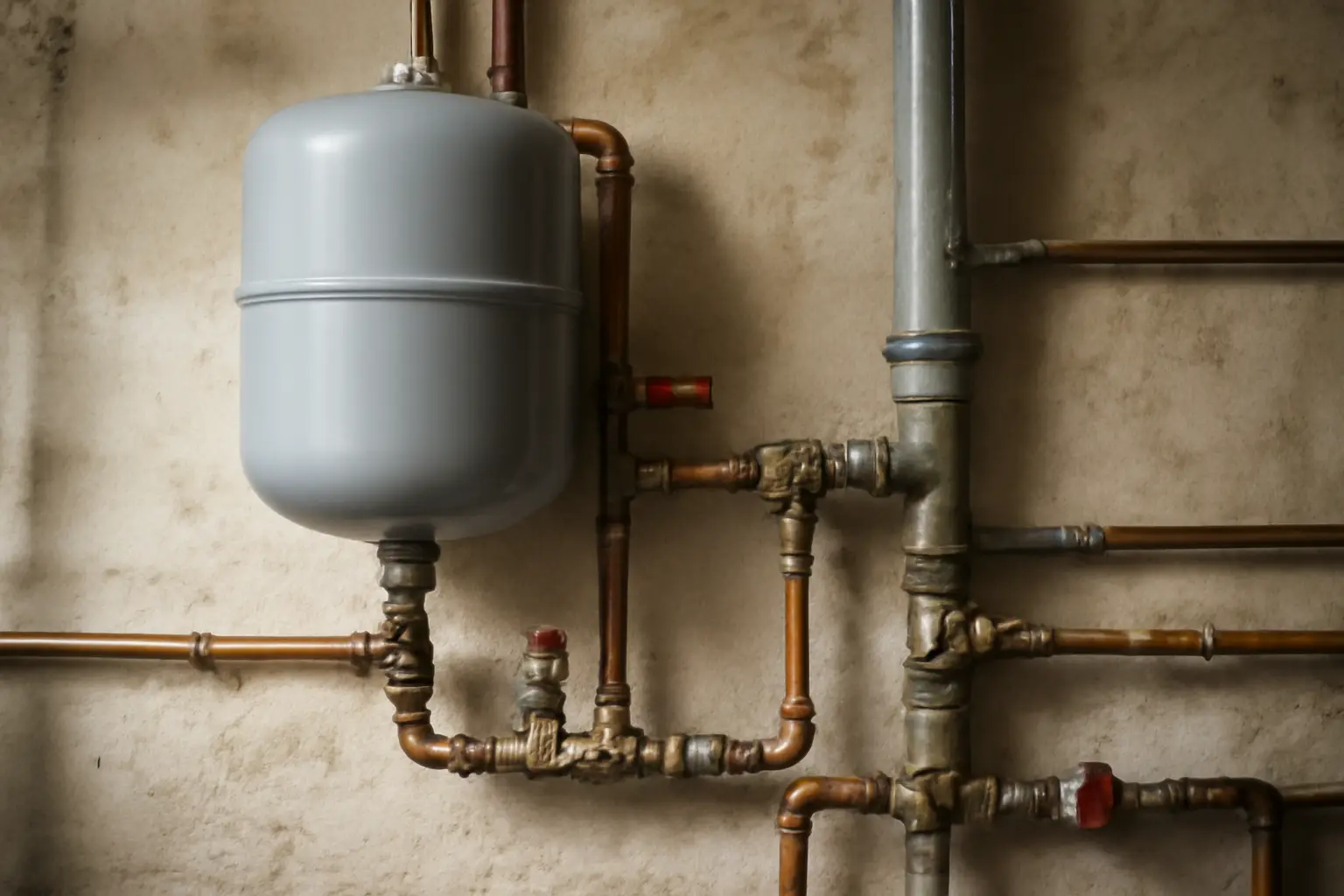

Куда ставить расширительный бак: правило и точка подключения
В закрытой системе отопления расширительный бак почти всегда ставят на обратном трубопроводе, перед всасывающим патрубком циркуляционного насоса, а не после него и не на подаче. Это не традиция и не удобство монтажа — так работает физика точки нулевого давления, и если её сместить, насос начнёт создавать в системе разрежение или избыточный подпор именно там, где не должен.
- Закрытый мембранный бак — на обратке, до насоса по ходу теплоносителя, ближе к котлу.
- Открытый бак — в самой верхней точке системы, выше всех радиаторов и стояков.
- Расстояние от котла и насоса не критично, важна точка подключения относительно насоса, а не метраж трубы.
- Если бак стоит после насоса — манометр может показывать заниженное или скачущее давление, а воздух будет собираться там, где не ожидаете.
Почему именно перед насосом, а не после
Циркуляционный насос не создаёт давление в системе целиком — он его перераспределяет: перед собой немного понижает, за собой немного повышает. Расширительный бак задаёт точку, в которой давление считается постоянным независимо от того, работает насос или стоит. Если бак подключён после насоса, эта точка окажется под избыточным давлением от насоса, и вся система начнёт «жить» иначе: манометр покажет одно, а реальное давление в дальних радиаторах — другое.
Перед насосом на обратке давление наоборот немного снижено работой самого насоса, который тянет теплоноситель к себе. Бак в этой точке компенсирует расширение жидкости без лишних скачков, и колебания давления по всему контуру получаются минимальными. Это стандартная рекомендация из инструкций почти всех производителей настенных и напольных котлов, независимо от марки.
Обратка или подача — есть ли разница
Теоретически бак можно подключить и на подающую трубу, расширение теплоносителя происходит одинаково независимо от того, горячая труба или обратная. Но на практике обратка предпочтительнее по двум причинам: температура теплоносителя там ниже, и резиновая мембрана бака служит дольше, а ещё на обратке проще технически врезаться рядом с группой безопасности котла, куда бак обычно и цепляют заводским тройником.
Если в инструкции к конкретному котлу указана точка подключения бака — например, у некоторых напольных котлов с встроенной группой безопасности эта точка уже задана конструктивно — ориентируйтесь на неё, а не на общее правило. Производитель уже рассчитал гидравлику под свою модель.
Открытая система — совсем другая логика
В системах с естественной циркуляцией и открытым расширительным баком правило другое: бак ставится в самой верхней точке, выше уровня всех отопительных приборов и стояков, обычно на чердаке или под потолком верхнего этажа. Здесь бак работает не как компенсатор давления насоса, а как точка сброса лишнего объёма и воздуха, и одновременно как верхняя точка долива воды.
Путать эти два принципа — частая ошибка при переделке старой открытой системы в закрытую с насосом: ставят мембранный бак туда же, где висел открытый, то есть под потолок, хотя закрытому баку там совершенно не место. Мембранный бак должен стоять внизу, рядом с котлом, а не наверху.
Насос в закрытой системе — до или после точки бака
Уточнение по терминологии, которое часто путают: «до насоса» означает по направлению движения теплоносителя, то есть бак подключается на участке, откуда вода идёт к насосу, а не на участке, куда она приходит после насоса. Если стоите лицом к котлу и смотрите на насос, то точка подключения бака — со стороны всасывания, обычно это участок трубы между обраткой из системы и входом в насос.
На практике многие монтажники цепляют бак через тройник прямо в группу безопасности рядом с котлом, где уже собраны манометр, предохранительный клапан и автоматический воздухоотводчик. Это удобно и обычно совпадает с правильной точкой — если группа безопасности установлена на обратке перед насосом, как и положено.
От чего зависит конкретное решение
Модель котла и наличие встроенного насоса меняют картину. У настенных двухконтурных котлов насос и расширительный бак уже встроены в корпус, и владельцу дома вообще не нужно думать о точке подключения — она заложена производителем. Здесь остаётся только следить за объёмом встроенного бака: если система большая, штатных 6–10 литров может не хватить, и потребуется дополнительный бак снаружи, подключённый на обратку рядом с корпусом котла.
Схема отопления тоже влияет на решение. В системе с несколькими насосами — например, отдельным насосом на котловой контур и отдельным на контур тёплого пола — расширительный бак ставят так, чтобы он оказался в точке нулевого давления для всей системы в целом, обычно это общая обратка перед распределительным коллектором, а не перед каким-то из локальных насосов.
Объём и высота дома тоже играют роль в подборе места скорее косвенно: чем выше система, тем больше статическое давление в нижней точке, и туда же обычно попадает бак — значит, при выборе самого бака нужно ориентироваться на его максимальное рабочее давление, а не только на объём.
Типичные ошибки при установке
Самая частая ошибка — установка бака после насоса «по ошибке» из-за путаницы в направлении движения теплоносителя, особенно когда монтаж ведётся без внимательного изучения инструкции к конкретной модели насоса и котла. Вторая по частоте — подключение бака через шаровый кран, который потом случайно закрывают при обслуживании системы: кран на линии бака должен быть либо снят, либо явно обозначен и всегда открыт, иначе бак перестаёт выполнять свою функцию, а манометр начинает скакать при каждом нагреве.
Третья ошибка — установка бака слишком далеко от котла, на длинном отводе с изгибами: это не критично для работы, но усложняет обслуживание и увеличивает риск воздушных пробок в подводящей трубке к баку. Четвёртая — игнорирование заводской подставки бака: мембранные баки крепят на кронштейн или ставят на пол ножками, а не подвешивают на одной трубе, потому что вес заполненного водой бака на маленьких моделях может быть 8–15 кг, а на больших — заметно больше.
Практический вывод
Если система закрытая с циркуляционным насосом — расширительный бак идёт на обратку, до насоса по направлению потока, обычно через тройник рядом с группой безопасности котла. Если система открытая, с естественной циркуляцией — бак поднимают в самую верхнюю точку контура. Для встроенных котельных агрегатов точка уже задана производителем, и её менять не нужно, а вот объём бака иногда требует расчёта отдельно, особенно если после установки котла в систему добавили тёплые полы или увеличили число радиаторов. При любых сомнениях по конкретной модели насоса или котла разумнее свериться с паспортом изделия или проконсультироваться в сервисной организации, которая занимается его установкой — расчёт точки нулевого давления для нетиповой схемы иногда требует отдельного гидравлического расчёта, а не общего правила.
