Схема подключения батарей отопления
Для радиаторов отопления существует три основные схемы подключения: боковая, диагональная и нижняя. Они отличаются расположением патрубков подачи и обратки, а значит — и теплоотдачей батареи. Выбор схемы зависит от типа разводки в доме (однотрубной или двухтрубной), места установки радиатора и требований к внешнему виду помещения.
Боковое подключение

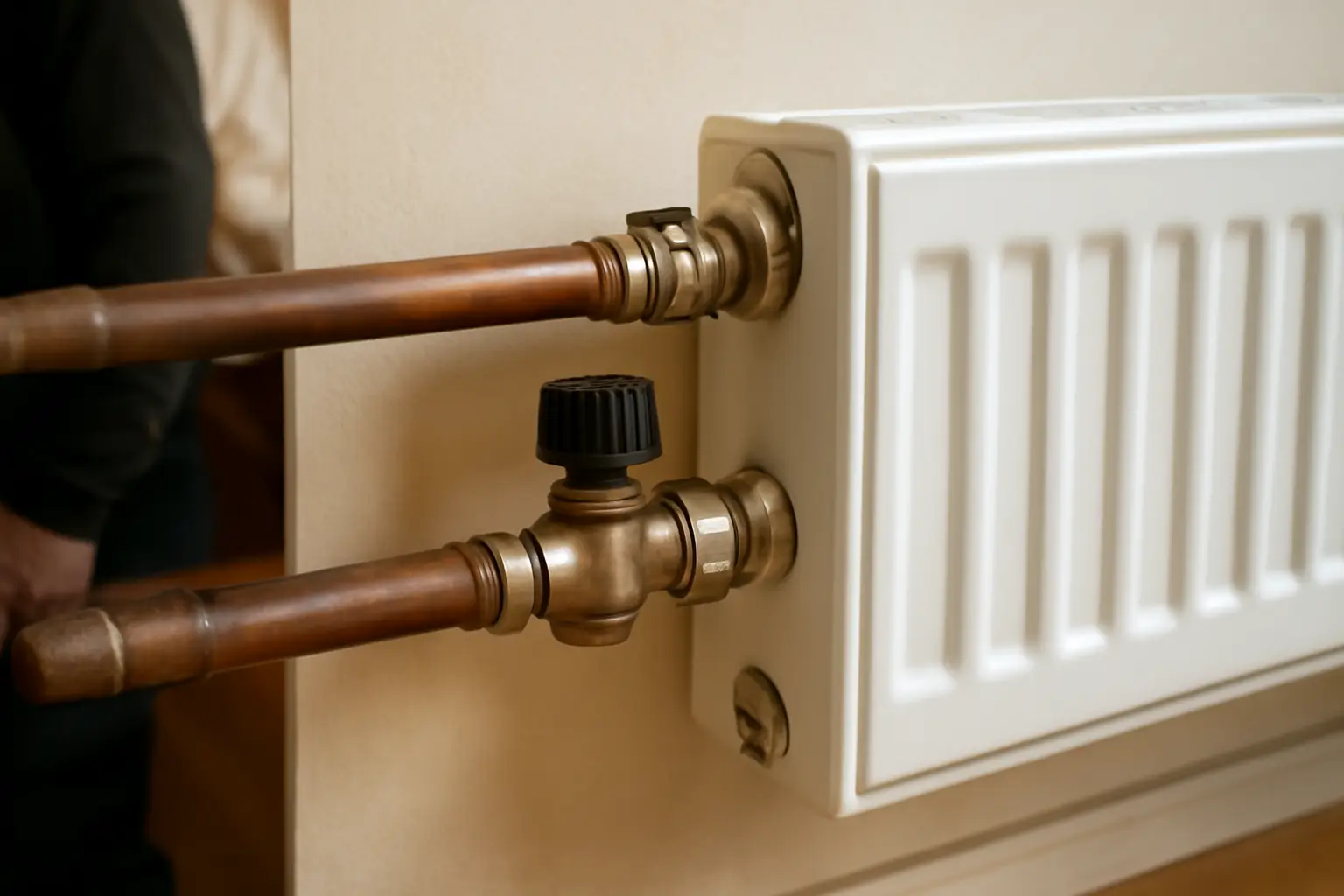

При боковом подключении подача и обратка находятся с одной стороны батареи. Горячий теплоноситель обычно подается сверху, а выходит снизу с той же стороны. Это самая распространенная схема для секционных и панельных радиаторов, установленных под окном: трубы подводятся с одной стены, что упрощает монтаж и делает разводку компактной.
Недостаток боковой схемы проявляется на длинных радиаторах — секции, расположенные дальше от точки подачи, прогреваются слабее. Для батарей длиной более 12–14 секций разница температур между ближним и дальним краем становится заметной.
Диагональное подключение
При диагональном подключении подача идет в верхний патрубок с одной стороны, а обратка — в нижний патрубок с противоположной стороны. Теплоноситель проходит через всю внутреннюю полость радиатора по диагонали, поэтому прогрев получается наиболее равномерным. Именно диагональную схему считают самой эффективной по теплоотдаче среди трех вариантов.
Об этом же: Три схемы подключения отопления в частном доме: как выбрать.
Такое подключение рекомендуют для длинных радиаторов и для батарей с повышенным числом секций, где боковая схема давала бы перепад температур. Минус —需 подвод труб с двух противоположных сторон, что не всегда удобно при готовой разводке.
Нижнее подключение
При нижнем подключении подача и отвод теплоносителя выполняются через нижние патрубки. Теплоноситель поднимается внутри батареи к верхнему каналу и затем опускается к выходу. Схему применяют там, где трубы проложены в полу или в плинтусе — она позволяет скрыть разводку и не портит вид помещения.
Теплоотдача при нижнем подключении ниже, чем при диагональном и даже при боковом, поскольку часть теплоносителя циркулирует по укороченному пути без полного прогрева верхних секций. Производители радиаторов обычно указывают в паспорте изделия поправочный коэффициент мощности для этой схемы.
Однотрубная и двухтрубная разводка
Схема подключения радиатора работает совместно с типом разводки всей системы отопления. В однотрубной системе вход и выход радиатора подключаются к одной линии: теплоноситель идет последовательно от батареи к батарее, постепенно остывая. В такой системе диагональное или боковое подключение с байпасом помогает уравнять прогрев дальних радиаторов.
В двухтрубной системе вход и выход радиатора подключаются к отдельным линиям — подающей и обратной. Каждая батарея получает теплоноситель примерно одной температуры независимо от своего расположения в цепи, поэтому выбор схемы подключения (боковой, диагональной или нижней) влияет только на равномерность прогрева внутри самого радиатора, а не всей системы.
Монтаж: краны, воздухоотводчик, опрессовка
После выбора схемы подключения на входе и выходе радиатора обычно устанавливают шаровые краны — они позволяют отключить батарею для обслуживания без слива всей системы. На верхнее отверстие радиатора ставят воздухоотводчик (кран Маевского) для удаления воздуха, скопившегося в верхней части секций.
После завершения монтажа систему проверяют опрессовкой — повышенным давлением воды или воздуха, которое выявляет течи в резьбовых соединениях и сварных швах до запуска отопления. Опрессовку проводят до отделочных работ, когда доступ к соединениям еще открыт.
Сравнение схем подключения
| Схема | Расположение патрубков | Теплоотдача | Где применяется |
|---|---|---|---|
| Боковая | подача и обратка с одной стороны, сверху и снизу | средняя, снижается на длинных батареях | стандартная установка под окном, короткие и средние радиаторы |
| Диагональная | подача сверху с одной стороны, обратка снизу с противоположной | наибольшая среди трех схем | длинные радиаторы, помещения с повышенными требованиями к прогреву |
| Нижняя | подача и обратка снизу с обеих сторон | ниже боковой и диагональной | скрытая разводка в полу или плинтусе |
Частые вопросы
Какую схему подключения выбрать для длинного радиатора?
Для радиаторов с большим числом секций предпочтительна диагональная схема: она обеспечивает наиболее равномерный прогрев по всей длине батареи. Боковое подключение на таких радиаторах приводит к тому, что дальний от подачи край заметно холоднее ближнего.
Можно ли изменить схему подключения без замены труб?
Если разводка труб в помещении уже выполнена под конкретную схему — например, обе трубы подходят с одной стороны стены — то сменить боковое подключение на диагональное без прокладки новой трубы обычно нельзя. Перед покупкой радиатора имеет смысл уточнить расположение существующих труб.
Почему нижнее подключение дает меньше тепла при той же мощности радиатора?
Из-за расположения обоих патрубков в нижней части батареи часть теплоносителя циркулирует по короткому пути, не прогревая верхние секции так же интенсивно, как при боковой или диагональной схеме. Производители учитывают это и указывают для нижнего подключения понижающий коэффициент теплоотдачи в технической документации на модель радиатора.
Нужен ли байпас при подключении радиатора?
Байпас — перемычка на обратной линии — необходим в однотрубных системах, где радиатор можно отключить шаровыми кранами без остановки циркуляции по всей ветке. В двухтрубной системе байпас обычно не требуется, поскольку подача и обратка идут отдельными линиями и отключение одного радиатора не влияет на остальные.
