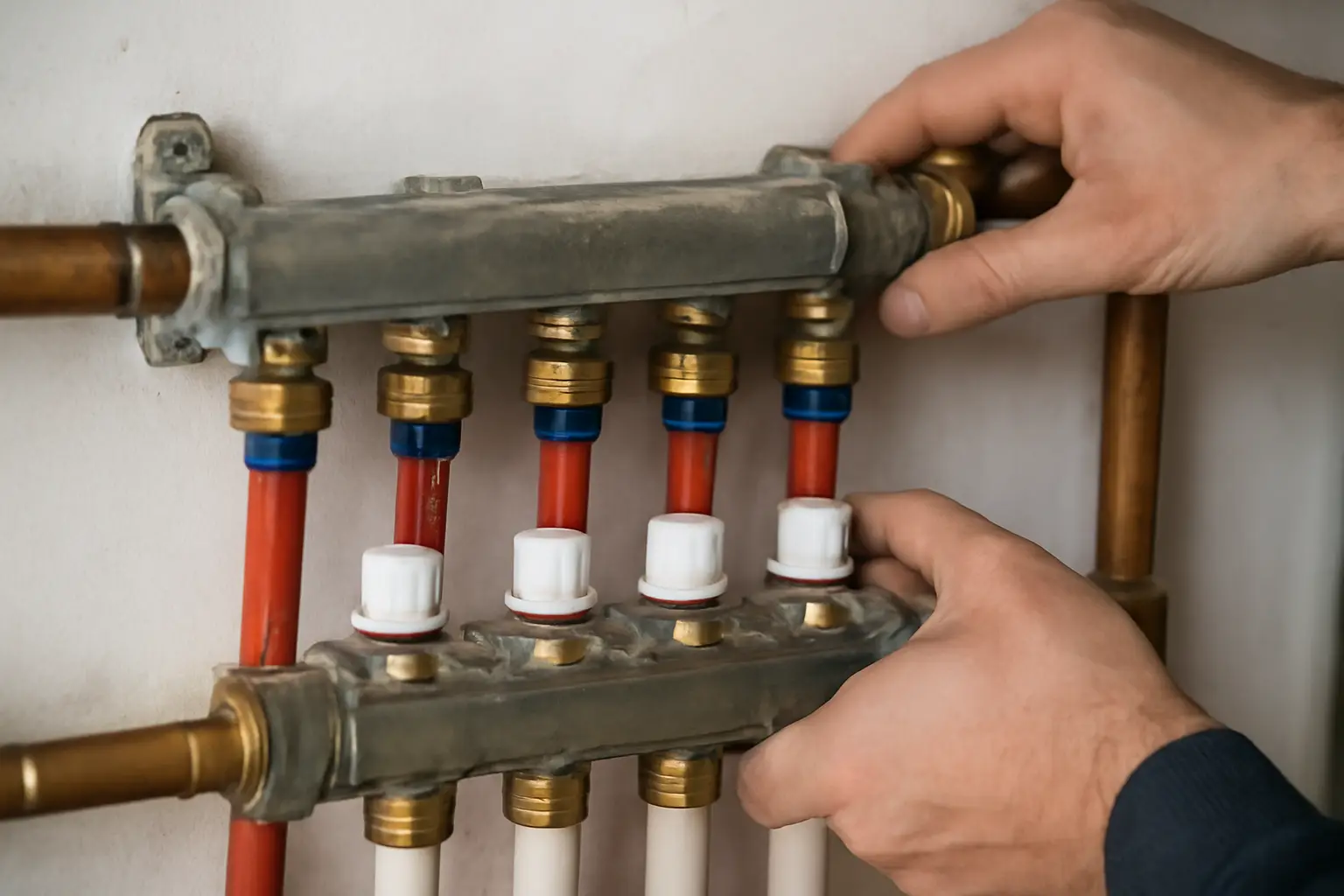

Гидрострелка для отопления и тёплого пола: 8 схем подключения

Обновлено 4 сентября 2026 г. · Тёплый пол

Всего стоит разбирать восемь вариантов схем, но реально в частном доме используют три-четыре из них. Если времени на изучение нет: для дома с газовым котлом, радиаторами и одним тёплым полом берите гидрострелку с двумя парами патрубков и отдельный насосно-смесительный узел на коллекторе тёплого пола — это самая распространённая и предсказуемая схема, под неё легко найти готовый узел в магазине сантехники.

Схемы для дома без сложной автоматики

Гидрострелка с одной парой отводов на систему с единственным контуром тёплого пола

Подходит, если в доме вообще нет радиаторов — отопление полностью напольное, и котёл греет только тёплый пол. Гидрострелка здесь работает как гидравлический разделитель: первичный контур с котлом и циркуляционным насосом котла, вторичный — с насосом контура пола и смесительным узлом, который подмешивает обратку и снижает температуру до нужных 35-45 градусов.

Отличие от соседних вариантов — простота: один вход, один выход на вторичке, никакой путаницы с приоритетами. Обратить внимание нужно на диаметр патрубков гидрострелки: если взять узел «на глаз», под слишком мощный котёл, вода в стрелке будет застаиваться и завоздушиваться, а расчёт скорости в самой стрелке многие вообще пропускают, хотя от него зависит, будет ли работать гидравлическая развязка вообще.

Схема без гидрострелки — с трёхходовым клапаном на подмесе

Это не гидрострелка, но её часто ставят в пару к вопросу, потому что для одного контура тёплого пола трёхходовой клапан с термоголовкой обходится дешевле и монтируется быстрее. Разница принципиальная: клапан регулирует температуру подмеса, но не решает задачу гидравлической балансировки между несколькими насосами разной производительности.

Если в доме кроме тёплого пола появятся радиаторы или второй контур пола, клапанная схема быстро перестаёт справляться — насосы начинают «спорить» за расход, и в дальних контурах теплоноситель идёт слабее расчётного. Поэтому этот вариант годится только как временное или заведомо простое решение, не как база для расширения системы.

Схемы для дома с радиаторами и тёплым полом одновременно

Многопатрубочная гидрострелка на два-три контура

Самая частая рабочая схема: гидрострелка с двумя-тремя парами отводов, один контур уходит на высокотемпературные радиаторы напрямую, второй — через смесительный узел на коллектор тёплого пола. Каждый контур получает свой насос, и они не влияют друг на друга по расходу, потому что стрелка гасит избыточное давление и уравнивает температуру между первичным и вторичными кругами.

Отличие от предыдущих вариантов — здесь уже нужен расчёт диаметра стрелки под суммарную мощность котла, а не просто «побольше». На что смотреть при выборе готового узла: сечение патрубков должно соответствовать диаметру труб основной磁agistrali, иначе стрелка становится узким местом и часть тепла просто не успевает пройти через неё в пиковые часы.

Гидрострелка плюс отдельный насосно-смесительный узел на коллекторе

Отличается от предыдущего варианта тем, что смесительный узел выносится не на саму стрелку, а прямо на коллекторный шкаф тёплого пола — так делают, когда коллектор стоит далеко от котельной, на другом этаже или в другом крыле дома. Гидрострелка в этом случае просто разделяет первичный и вторичные контуры по давлению, а температуру каждого контура регулирует уже отдельный узел на месте.

Это удобно для больших домов с несколькими коллекторными группами, но требует более длинных подающих труб от стрелки до узла, и потери тепла на этом участке нужно учитывать при расчёте мощности насоса — иначе на дальнем контуре температура окажется ниже расчётной.

Гидрострелка с термостатическим смесительным клапаном прямо на отводе тёплого пола

Компактный вариант для небольшого дома, где нет места под полноценный насосно-смесительный узел с байпасом. Термостатический клапан встраивается сразу в патрубок стрелки, идущий на пол, и механически ограничивает температуру подачи без электроники и сервоприводов.

Разница с электронным узлом — в надёжности при перепадах напряжения и в цене, но точность регулировки ниже, и клапан хуже реагирует на быстрые изменения температуры обратки при переменной погоде.

Схемы для твердотопливных котлов и нестабильных источников

Гидрострелка с байпасом для защиты котла от низкотемпературной обратки

Нужна там, где источник тепла — твердотопливный или пиролизный котёл, чувствительный к возврату холодного теплоносителя: конденсат на стенках топки быстро приводит к коррозии. Гидрострелка здесь ставится сразу за котлом, а байпас между подачей и обраткой первичного контура держит температуру на входе в котёл выше точки росы, пока вторичные контуры — радиаторы и тёплый пол — работают в своём температурном режиме независимо.

Отличие от газовых схем: тут важен не столько расход, сколько именно температурная защита котла, поэтому байпас с трёхходовым клапаном обязателен, а не опционален.

Гидрострелка в паре с буферной ёмкостью

Это уже не чисто гидрострелочная схема, а комбинированная: буферная ёмкость накапливает тепло от твердотопливного котла или заводов на слишком редких протопках, а гидрострелка после буфера раздаёт теплоноситель по контурам радиаторов и тёплого пола так же, как в обычной схеме. Отличие от простой гидрострелки — появляется инерция системы, температура в контурах меняется плавнее, что хорошо для тёплого пола, который не любит резких скачков.

На что обратить внимание: объём буфера нужно считать под площадь дома и мощность котла, а не брать первую попавшуюся ёмкость — недогруженный буфер не даёт выигрыша и просто добавляет лишний узел в систему.

Гидрострелка с датчиками температуры на каждом контуре под автоматику

Вариант для дома с погодозависимым управлением или несколькими зонами отопления. На каждый патрубок стрелки ставится датчик, контроллер сравнивает температуру первичного и вторичных контуров и управляет сервоприводами смесительных узлов автоматически, без ручной подстройки клапанов.

Отличается от механических схем стоимостью и зависимостью от электроники, но экономит время на ежедневной регулировке и лучше держит комфортную температуру пола при частых перепадах уличной погоды.
