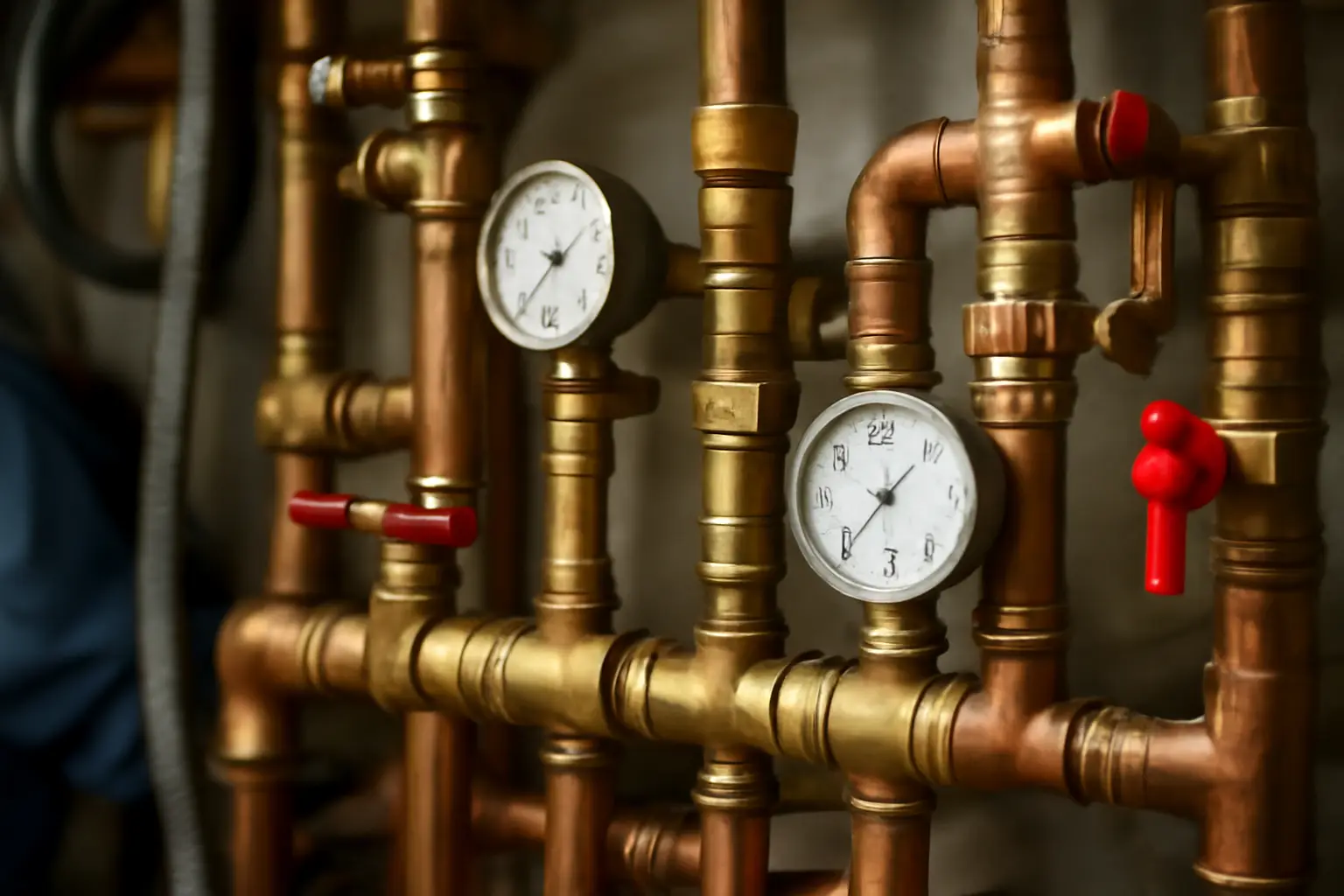

Принцип работы насосно-смесительного узла для тёплого пола
Насосно-смесительный узел смешивает горячую воду из котла с остывшей водой, возвращающейся из контуров пола, и подаёт в систему теплоноситель нужной, более низкой температуры. Циркуляционный насос узла обеспечивает движение этой смеси по трубам, а термостатический или электронный клапан регулирует пропорцию смешивания в зависимости от заданной температуры пола.
С чего начать
- Схема разводки контуров тёплого пола и расчётная тепловая нагрузка на каждый из них
- Смесительный узел в сборе: клапан, насос, обратный клапан, термометры, байпас
- Коллектор с расходомерами для распределения теплоносителя по контурам
- Расчётная температура подачи в контур пола, обычно 35–45 °C
- Место установки — распределительный шкаф или отдельная ниша рядом с коллектором
Как работает насосно-смесительный узел
- Из котла поступает теплоноситель с высокой температурой — 60–80 °C, в зависимости от настройки отопительной системы. Эта температура избыточна для тёплого пола и опасна для покрытия и стяжки.
- Смесительный клапан узла соединяет три потока: горячий из котла, обратный из контура пола и смешанный, идущий на подачу. Клапан постоянно регулирует долю горячей воды, добавляемой в обратку.
- Термостатическая головка клапана реагирует на температуру смешанного потока и при превышении заданного значения перекрывает подачу горячей воды из котла, увеличивая долю остывшего теплоносителя из обратки.
- Циркуляционный насос узла продавливает готовую смесь через коллектор в петли тёплого пола. Насос подбирается по расходу и напору, достаточным для преодоления гидравлического сопротивления всех контуров.
- Теплоноситель проходит по трубам, отдаёт тепло стяжке и полу, возвращается в узел уже остывшим — на 5–10 °C ниже температуры подачи.
- Часть остывшего теплоносителя подмешивается к новой порции горячей воды из котла, цикл повторяется. Байпас в узле поддерживает минимальный расход через котёл, если контуры временно перекрыты.
- Термометры на подаче и обратке показывают фактическую температуру, по разнице между ними косвенно оценивают, справляется ли узел с нагрузкой.
- При изменении погоды или настроек термостата в помещении клапан автоматически меняет пропорцию смешивания, поддерживая заданную температуру пола без ручного вмешательства.
Когда план не работает и частые ошибки
Если насосно-смесительный узел подобран без расчёта расхода и напора, насос не прокачивает теплоноситель через дальние или длинные петли — пол в этих зонах остаётся холодным. Проблема решается пересчётом гидравлики и, при необходимости, заменой насоса на модель с большим напором.
Рядом по теме: Насосно-смесительный узел для тёплого пола: принцип работы и Регулировка смесительного узла тёплого пола: 7 шагов.
Частая ошибка — установка узла без байпаса или обратного клапана. Без байпаса при перекрытии контуров насос работает в закрытый клапан, что ведёт к его быстрому износу. Без обратного клапана возможна паразитная циркуляция в обратном направлении, из-за которой пол греется неравномерно или продолжает нагреваться после отключения насоса.
Ещё одна ошибка — настройка термостатического клапана на температуру, близкую к температуре подачи из котла. В этом случае клапан почти постоянно открыт полностью, смешивание не происходит, и в контур пола идёт перегретый теплоноситель. Настройку проверяют термометрами на узле в первые дни после запуска и корректируют вручную.
Если тёплый пол работает от котла с низкой температурой подачи, например от конденсационного газового котла в режиме погодозависимого регулирования, отдельный смесительный узел иногда не нужен — котёл сам поддерживает низкую температуру контура. Проверить целесообразность установки узла в конкретном случае помогает консультация с производителем котла или сервисной организацией.
Электронный смесительный узел с сервоприводом и датчиками температуры воздуха работает точнее термостатического, но требует подключения к контроллеру и электропитания. При перебоях электричества такой узел может остаться в последнем положении клапана, поэтому для этажей с частыми отключениями электроэнергии иногда предпочитают более простую термостатическую версию.
Частые вопросы
Можно ли обойтись без насосно-смесительного узла и подавать в пол воду прямо из котла?
Технически возможно, если котёл поддерживает низкую температуру теплоносителя и в доме нет других контуров с более высокой температурой подачи, например радиаторов. В большинстве систем с одним котлом на несколько контуров смесительный узел нужен, чтобы не перегреть стяжку и покрытие пола.
Какой должна быть температура подачи в контур тёплого пола?
Обычно 35–45 °C для стяжки под плитку и керамогранит, для деревянных покрытий на несколько градусов ниже. Точное значение зависит от толщины стяжки, шага укладки трубы и теплопотерь помещения, поэтому окончательную настройку делают после запуска, ориентируясь на температуру пола, а не только на показания термометра узла.
Почему пол греется неравномерно, хотя насосно-смесительный узел исправен?
Причина обычно в разной длине петель тёплого пола и отсутствии балансировки расходомеров на коллекторе. Узел подаёт теплоноситель одной температуры на все контуры, а расход по каждому из них регулируется отдельно вентилями на коллекторе — если баланс не выставлен, короткие петли перегреваются, а длинные остаются холодными.
Как понять, что насос в узле подобран неправильно?
Косвенный признак — большая разница температур между подачей и обраткой, более 10–15 °C при исправном клапане, либо ощутимо холодный пол в дальних от коллектора зонах при нормальной температуре в близких. В этом случае пересчитывают гидравлическое сопротивление системы и подбирают насос с соответствующей характеристикой, обычно по данным из паспорта коллектора и труб.
