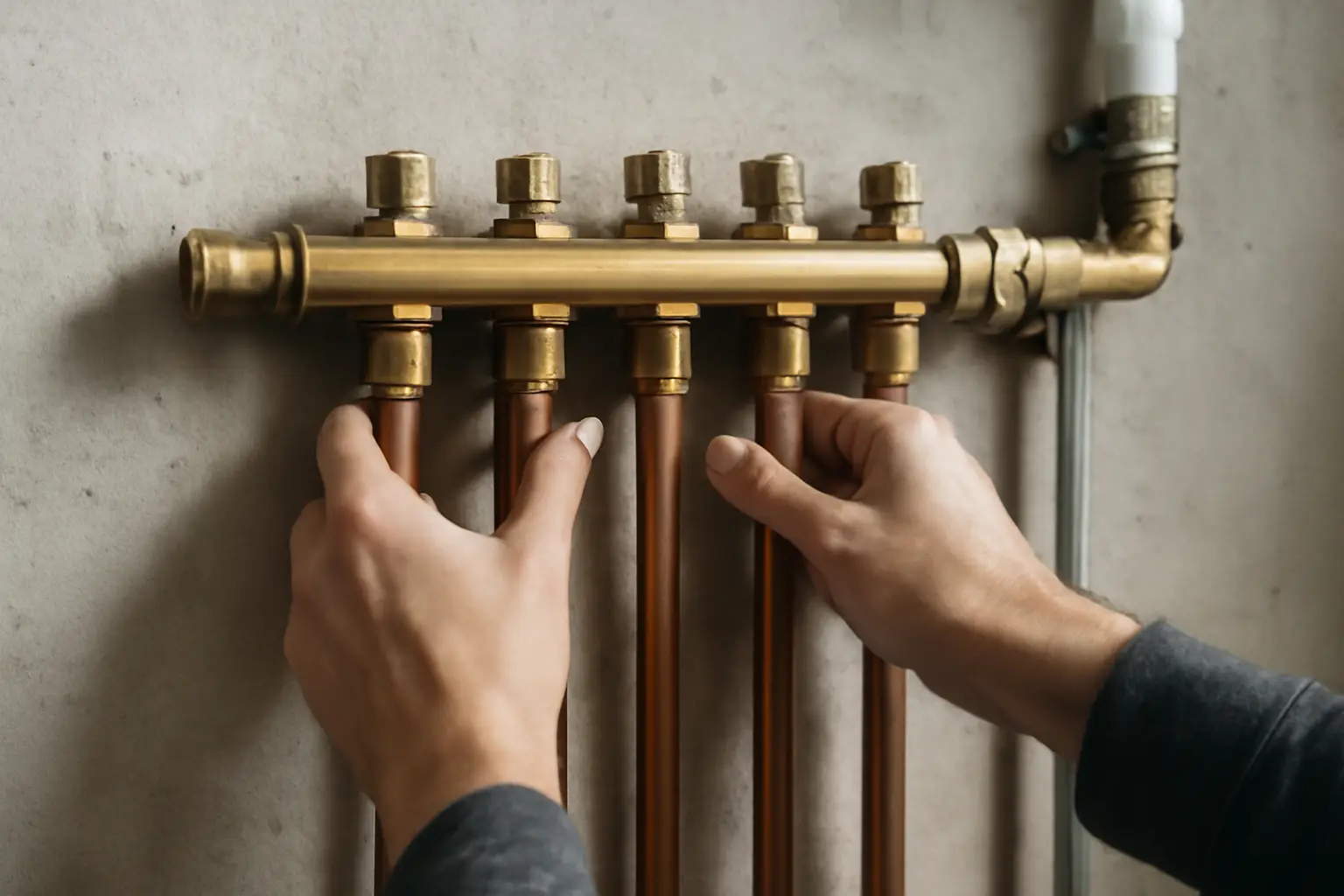

Настройка смесительного узла тёплого пола: пошагово
Настройка смесительного узла теплого пола сводится к трём шагам: выставить температуру подачи на термостатическом клапане, сбалансировать расход по контурам вентилями на коллекторе и подобрать скорость циркуляционного насоса. Делать это нужно после гидравлических испытаний системы, когда контуры уже заполнены и из них удалён воздух. Порядок важен: сначала температура, потом баланс, в конце — точечная корректировка по факту прогрева полов.
Что вообще регулирует смесительный узел
Смесительный узел разбавляет горячую воду из котла обратной остывшей водой из контуров пола, чтобы на выходе получить нужные 35–45 °C вместо котловых 60–80 °C. Делает это термостатический или термостатический трёхходовой клапан — он открывает и закрывает подачу горячей воды в зависимости от температуры смеси. Насос узла продавливает эту смесь по всем контурам коллектора. Без правильной настройки клапана пол либо не прогреется, либо перегреется и потрескает финишное покрытие.
Шаг 1. Термостатический клапан: температура подачи
На корпусе клапана есть шкала или головка с делениями — обычно от 20 до 60 °C. Ориентир для начала: керамическая плитка и стяжка без чувствительного покрытия — 40–45 °C, ламинат и паркет — 30–35 °C, детские комнаты и спальни — 25–30 °C. Точное значение зависит от толщины стяжки, шага трубы и утепления снизу — это подбирается по факту через 1–2 дня работы термометром на поверхности пола.
Если клапан механический без цифровой индикации, ставят термометр на подающий и обратный коллектор и крутят регулятор, пока разница между ними не выйдет на расчётные 5–10 °C. Слишком большая разница — признак того, что расход через контуры мал или насос слабый.
Шаг 2. Балансировка контуров на коллекторе
После выставления температуры подачи балансируют расход по каждому контуру отдельно — это делают расходомерами на коллекторе (роторные флоуметры с полоской-индикатором расхода в л/мин). Порядок действий:
- Открывают все вентили полностью, насос запускают на средней скорости.
- Считают расчётный расход для каждого контура — обычно он указан в проекте, для жилых помещений это чаще 1,5–3 л/мин на контур в зависимости от длины трубы.
- Прикрывают вентили тех контуров, где расход выше расчётного, оставляя самый длинный или самый нагруженный контур полностью открытым — он задаёт базовую точку.
- Через 15–20 минут проверяют показания повторно: закрытие одного вентиля меняет распределение по остальным, поэтому балансировку проходят два-три круга.
Если расходомеров нет, ориентируются на температуру обратки: контуры должны остывать примерно одинаково. Контур, который остывает заметно быстрее других, недогружен — вентиль на нём приоткрывают.
Шаг 3. Скорость насоса
У большинства насосов узла есть три скорости. Логика простая: если после балансировки разница между подачей и обраткой больше расчётной (пол греет неравномерно, дальние контуры холоднее ближних), скорость увеличивают. Если насос гудит, в трубах слышен шум потока или разница температур подача/обратка меньше 3–4 °C — скорость снижают, она избыточна и не экономит, а изнашивает арматуру и создаёт лишний шум.
На смесительных узлах с электронным насосом чаще используют режим пропорционального давления — он сам подстраивается под изменение расхода при регулировке термоголовками в комнатах, ручная настройка скорости там не нужна.
Автоматика и термоголовки на коллекторе
Если на коллекторе стоят термостатические сервоприводы, привязанные к комнатным термостатам, они сами открывают и закрывают контуры по мере набора температуры в помещении. В этом случае ручная балансировка вентилями остаётся, но её задача — не дать одному контуру забрать весь расход насоса, когда остальные сервоприводы закрыты. Без предварительной балансировки автоматика работает нестабильно: то один контур перегревает комнату, то остальные не успевают прогреться.
| Тип покрытия | Температура подачи | Разница подача/обратка |
|---|---|---|
| Плитка, керамогранит | 40–45 °C | 7–10 °C |
| Ламинат, паркет | 30–35 °C | 5–7 °C |
| Ковролин, детские комнаты | 25–30 °C | 4–6 °C |
| Санузел, прихожая (доп. прогрев) | 40–48 °C | 8–12 °C |
Типичные ошибки настройки
Чаще всего температуру подачи выставляют «на глаз» без замера поверхности пола и потом жалуются на холодные ноги или перегрев — правильно ориентироваться на показания термометра, а не на положение ручки клапана. Вторая ошибка — балансировку делают один раз при первом запуске и больше не трогают, хотя после подключения новых контуров или замены насоса баланс сбивается и его нужно повторить. Третья — ставят максимальную скорость насоса «для надёжности»: это создаёт шум, ускоряет износ уплотнений и не решает проблему недогрева, если причина в разбалансированных контурах, а не в нехватке расхода. Четвёртая ошибка — забывают удалить воздух из системы перед настройкой: воздушная пробка в одном контуре имитирует признаки недостаточного расхода, и человек напрасно открывает вентиль на максимум.
Что делать, если после настройки пол не греет
Сначала проверяют, открыт ли клапан на самом смесительном узле и не закрыт ли байпас или отсечной кран перед коллектором — иногда причина банальна. Затем смотрят температуру на подающем коллекторе: если она заметно ниже выставленной на термостатическом клапане, проблема в котле или в недостаточной мощности циркуляции в основном контуре отопления, а не в самом узле. Если подача горячая, но конкретный контур пола холодный — почти всегда воздух в этом контуре или засор фильтра-грязевика перед насосом, который снижает расход по всей системе.
Частые вопросы
Как часто нужно перенастраивать смесительный узел
При стабильной работе системы — не требуется вообще. Пересмотреть настройки стоит после смены покрытия пола, добавления новых контуров, замены насоса или клапана, а также в начале каждого отопительного сезона, если система стояла без циркуляции летом.
Можно ли настроить узел без расходомеров на коллекторе
Можно, но менее точно — ориентируются на температуру обратки по каждому контуру и на скорость прогрева пола термометром. Расходомеры дают точную цифру в литрах в минуту и упрощают повторную настройку в будущем, поэтому при монтаже коллектора их стоит поставить сразу.
Почему один контур перегревается, а другой остаётся холодным
Обычно это разбалансировка: короткий контур с малым гидравлическим сопротивлением забирает большую часть расхода насоса, оставляя длинному контуру недостаточно воды. Решается прикрытием вентиля на коротком контуре и повторной проверкой расхода на обоих через 15–20 минут.
Что делать, если термостатический клапан не держит заданную температуру
Проверяют, не завоздушен ли узел, и не забился ли фильтр перед насосом — оба случая снижают расход и мешают клапану стабилизировать смесь. Если проблема остаётся, клапан может быть неисправен или подобран неправильно по пропускной способности — точную диагностику и замену лучше доверить сервисной организации, которая монтировала систему.
