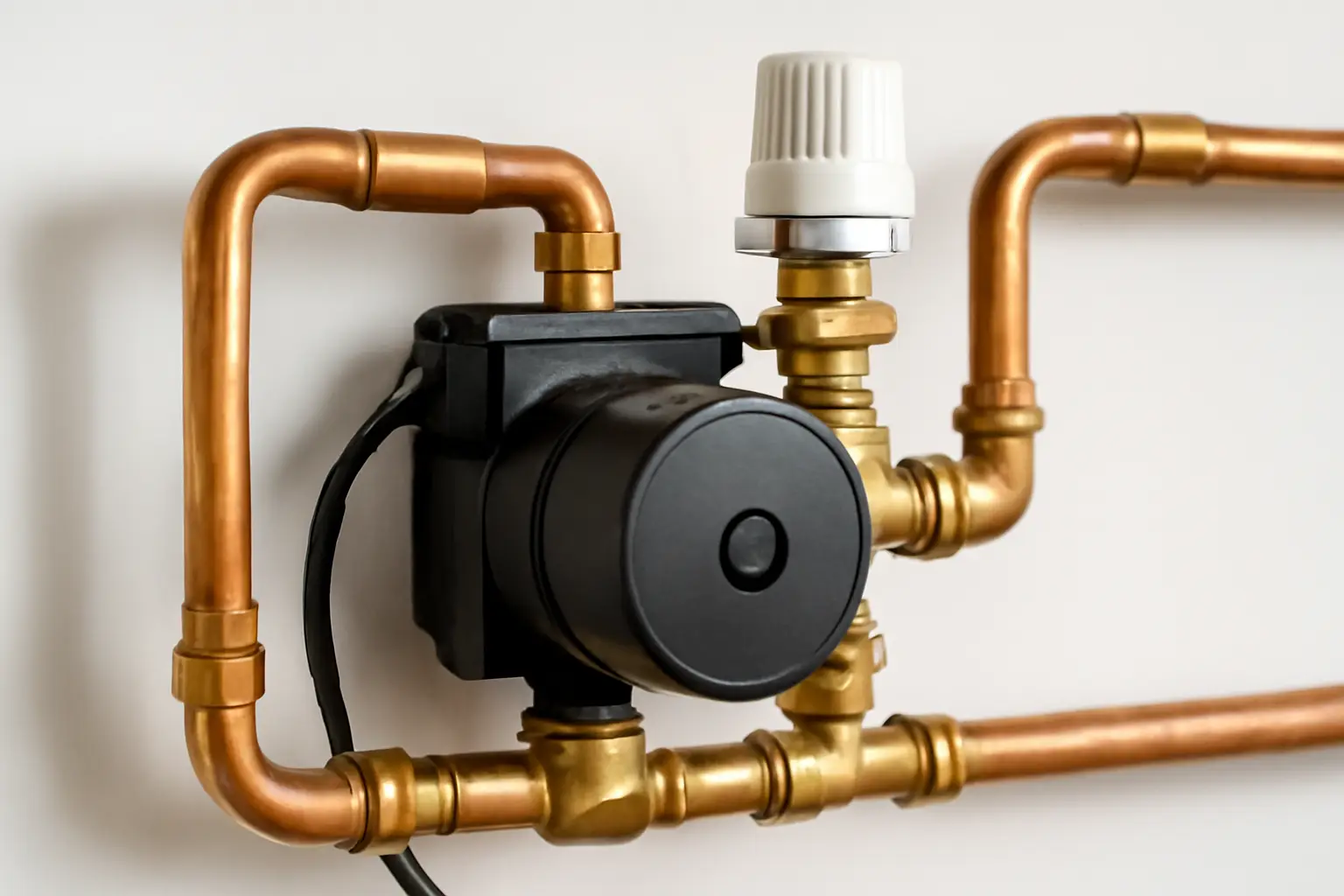

Насосно-смесительный узел для тёплого пола: принцип работы
Насосно-смесительный узел — это устройство, которое смешивает горячую воду из котла с уже охлаждённой водой из контура тёплого пола, чтобы поддерживать температуру теплоносителя в безопасном диапазоне. Без этого узла вода в полу была бы слишком горячей и повредила бы напольное покрытие или создала бы дискомфорт. Узел работает автоматически с помощью термостатического клапана и циркуляционного насоса.
Как работает смешивание
В узле три потока воды: горячий из котла, холодный из обратной линии пола и смешанный на выходе в контуры пола. Трёхходовой термостатический клапан реагирует на температуру и открывает или закрывает проход горячей воде — чем нужна более высокая температура, тем шире открывается клапан. Циркуляционный насос создаёт постоянный поток смешанной воды через систему пола независимо от давления в главной системе отопления.
Основные компоненты узла
- Трёхходовой смесительный клапан — смешивает горячую и холодную воду в нужной пропорции.
- Циркуляционный насос — гонит воду по контурам пола с нужной интенсивностью.
- Термостат или датчик температуры — информирует клапан о температуре воды.
- Манометры — показывают давление на входе и выходе.
- Обратный клапан — предотвращает обратный поток воды.
- Балансировочные вентили — регулируют расход в разных контурах пола.
Температурные режимы
Температура воды в контурах тёплого пола обычно держится в диапазоне 35–55°C в зависимости от типа пола и требований комфорта. Котел может выдавать воду с температурой 60–80°C, поэтому смешивание просто необходимо. На входе в узел стоит датчик, который отслеживает температуру и передаёт сигнал клапану. Если вода остынет ниже установленного значения, клапан откроет больше горячей воды, если нагреется выше — сократит её поступление.
Что проверить, если узел работает неправильно
Сначала посмотри на показания манометров: давление в системе не должно быть ни слишком высоким, ни слишком низким (допустимое давление зависит от модели, см. инструкцию). Убедись, что циркуляционный насос включён и издаёт привычный звук — тихое гудение. Проверь, не перекрыты ли балансировочные вентили на входе и выходе узла. Потрогай трубы на входе и выходе узла: если одна горячая, а другая холодная, клапан, скорее всего, не смешивает воду.
Порядок включения и настройки
- Убедись, что главный котел работает и выдаёт горячую воду.
- Включи циркуляционный насос узла — обычно это кнопка на корпусе или переключатель.
- Постепенно открывай балансировочный вентиль на входе узла, пока манометр не покажет нужное давление.
- Отрегулируй температуру на термостате (если он механический) или в настройках контроллера (если электронный).
- Откройте краны на контурах пола так, чтобы вода циркулировала равномерно; используйте балансировочные вентили на каждом контуре для этого.
- Дай системе 15–20 минут на стабилизацию и проверь температуру на разных участках пола рукой.
Проблемы и их решения
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Вода на выходе холодная, пол не греется | Насос не работает или перекрыты вентили | Включи насос, проверь открытие балансировочных вентилей, прочисти фильтр |
| Вода слишком горячая везде | Смесительный клапан заклинил в открытом положении или датчик неисправен | Позови мастера для проверки и замены клапана |
| Шум в трубах, вибрация | Воздух в системе или насос работает с перегрузкой | Стравь воздух через воздухоотводчик, проверь давление |
| Разная температура в разных контурах | Неправильная балансировка или засор в одном контуре | Отрегулируй балансировочные вентили на каждом контуре, прочисти фильтр |
| Давление скачет или падает | Подтечка, вышел из строя расширительный бак или давление установлено неправильно | Проверь видимые утечки, позови мастера для диагностики бака |
Когда нужен мастер
Если циркуляционный насос не включается, не создаёт давление или издаёт необычный звук — обслуживание и ремонт делает специалист. То же касается замены смесительного клапана, ремонта датчика температуры и работ с расширительным баком. Если система не держит давление, нужна диагностика на предмет утечек. Не пытайся чинить электрические части узла, если нет опыта.
Частые вопросы
Можно ли обойтись без смесительного узла?
Нет. Без него горячая вода из котла напрямую попадёт в пол, что повредит трубы и покрытие. Система может работать без узла только если котел выдаёт воду в безопасном диапазоне температур (35–40°C), что возможно только в специальных котлах с собственным регулятором температуры.
Почему насос работает, но пол не греется?
Возможны несколько причин: забился фильтр на входе узла, перекрыты балансировочные вентили, неисправен смесительный клапан или в трубах застрял воздух. Проверь давление на манометре, потрогай трубы на входе и выходе узла (одна должна быть горячей), постравь воздух через воздухоотводчик.
Как часто нужно чистить фильтр узла?
Зависит от качества воды в системе. Если система нормально заполнена дистиллированной водой или специальным теплоносителем, фильтр можно чистить раз в 1–2 года. Если вода из скважины или есть проблемы с коррозией, чистку нужно делать чаще. Признак забитого фильтра — падение давления на входе узла.
Какое должно быть давление в системе?
Обычно это 1,5–2,5 атм в холодном состоянии, но точное значение зависит от модели узла — смотри техпаспорт. Учти, что при нагреве вода расширяется и давление растёт на 0,3–0,5 атм, это нормально.
Термостат на узле механический или нужно программировать?
Есть оба варианта. Механический термостат имеет ручку для регулировки и работает без электричества — подходит для простых систем. Электронный контроллер позволяет задавать график температуры по времени и управлять узлом с пульта или смартфона. Выбор зависит от удобства и возможностей системы.
